一、 Subsurface Utility Engineering地下公用設施工程軟件介紹

使用Subsurface Utility Engineering (SUE) 降低了在公用設施密集型地下環境中進行施工的風險。該軟件的三維建模功能允許您根據諸多勘測信息如 CAD 工件、GIS、Excel 電子數據表、數據集及更多信息等，自動創建三維模型。Bentley SUE 維護 CAD 和 GIS 設施源之間的關系并專注于土木工程要素，確保數據始終保持同步和最新狀態。

分析現有地下系統的相關信息，分配可靠度值，可作為未來項目計劃的基礎。通過您的設計和關鍵信息數據集之間的雙向信息交換，同步土木工程和 GIS 數據。此鏈接可確保您的構建時項目數據持續用于改善您的數據。

Bentley SUE 能協同工程組織和代理機構以更好地管理地下公共設施。

提取、轉換、共享信息和工程內容

自動創建正確的空間三維模型

檢測公共設施元素和其他三維元素的沖突

通過動態三維處理器查看您的模型

二、Subsurface Utility Engineering地下公用設施工程軟件功能介紹

采集并加入勘測信息：處理任意類型的現場數據勘測、ASCII、GPS、LiDAR、等高線圖、攝影測量和多種其他格式的數據。您可以根據需要，修改和處理數據，并在設計完成后將設計數據上傳到數據收集器以供監測，也可以上傳到自動機器引導裝置用于場地準備。

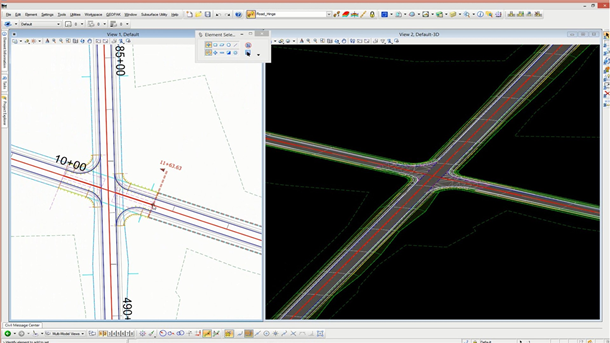

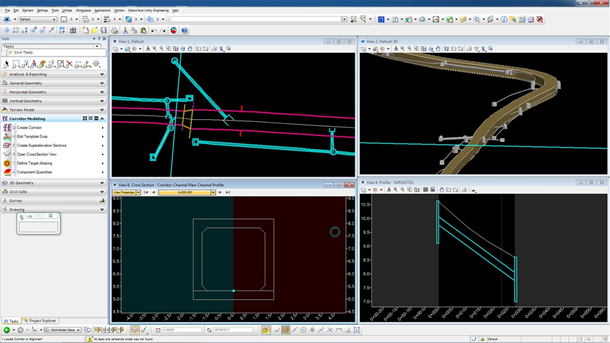

設計和分析鐵路廊道：使用沉浸式鐵路廊道建模功能支持復雜的建模，符合文件協約的要求使用2級BIM或更高等級。以一種參數化的表現形式從各個方面簡化復雜的道路開發過程。您可以控制間隔沿鐵路廊道快速移動，現場查看和動態設計所有道路組件。

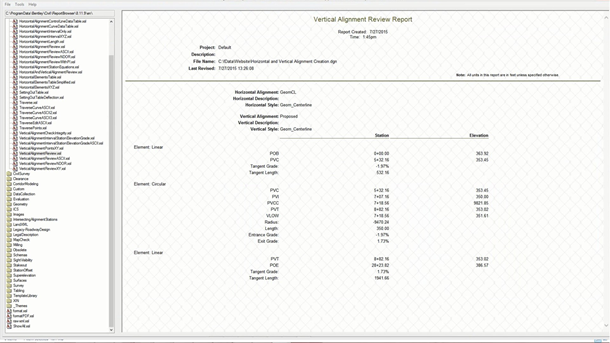

生成土木工程項目可交付成果：生成一致、高質量的紙質和數字可交付成果，如紙質圖紙、報告、二維/三維 PDF 和三維物理模型。通過直接根據對象的嵌入屬性生成批注、顯示樣式和報告，自動完成并加快這些內容的生成。該軟件提供 XML(數據交換的行業標準格式)格式的設計、體積和截面圖數據。

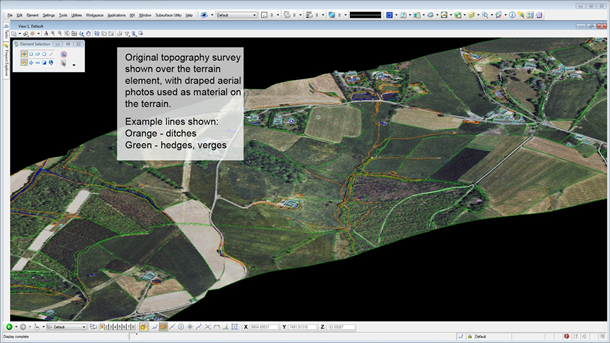

加入地形和航拍影像：從 USGS 中導入影像和地形數據來查看真實環境下的設計，推動概念設計流程。將影像蒙覆在 TIN 表面，以便快速實現三維表面可視化。您可以在任意位置輕松查看場地功能，以深入了解設計。

對地形進行建模和分析：創建既包含地形數據又包含公路或場地特征的智能模型。您可以根據特征一目了然地區分設計中的結構、外觀和符號。

對整個雨水和污水管網進行建模、分析和設計：創建、操縱、設計和分析與您的公路設計完全集成的雨水和污水管網。您可以操縱平面圖或剖面圖視圖中的管網，不僅顯示排放系統模型，還顯示其他公用設施。

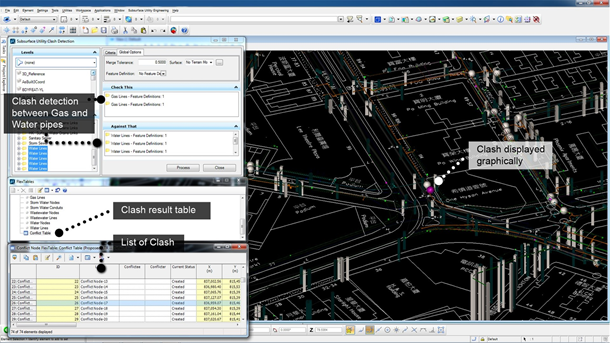

執行碰撞檢測：通過了解現有地下公共設施的位置，降低在公共設施密集區域建設的風險。對建議的變更執行沖突分析，以節約時間、消除建設失誤并降低項目成本。以三維或表的形式查看碰撞現象。

生成三維地下公共設施模型：利用勘測信息、CAD 圖形、GIS 數據、Excel 電子表格、Oracle 數據庫和其他行業標準信息源自動創建三維模型。

解決地下公用設施的沖突問題：查看三維模型中的沖突或進行沖突檢測報告來識別所有地下公用設施沖突。錯誤以沖突節點標出并存儲在數據庫中，以便于查詢并解決沖突，減少潛在的施工錯誤。

復用常用設計布置：使用土木工程單元確保實施標準、提高設計質量并消除重復設計通用配置的需要。如果您可以設計，土木工程單元就可以處理。對土木工程單元的簡潔性和復雜度沒有限制。

同步地理信息數據：在處理項目時保持 CAD 與 GIS 數據源之間的關系。您可以修改土木工程設計功能并將更新重新發布到 GIS 數據源，以確保地下公共設施設計中的數據始終為最新。

可視化設計：借助約束驅動的模板、上下文敏感的直觀界面和動態三維建模工具體驗實時設計。在建模工作流中按需隨時將設計可視化。無需執行轉換、軟件或特殊工作流流程。
