OpenUtilities Substation 變電站設計軟件 | 智能化變電站電氣設計系統

OpenUtilities Substation提供一系列綜合集成的功能，使整個設計過程更快速、更簡便、更高效。通過互相連接和交叉參考的三維和電氣原理圖紙，避免返工、減少錯誤并增強協作。通過自動錯誤檢查、物料清單和自動提取施工圖，獲取最佳實踐并強制執行標準。

產品簡介

通過OpenUtilities Substation，您可以從智能對象數據庫中輕松地創建智能三維變電站模型，利用模型來生成、創建、關聯和保持二維工程圖、電路原理圖和報告之間的一致性。當您的項目從設計階段進入后續階段時，可以實現效率最大化，并通過分享所制作的三維模型來加快施工速度和改善運營。

Substation-數據庫

軟件功能

·智能信息模型

OpenUtilities Substation使用智能信息模型，將直觀的三維建模、強大的電氣設計功能以及物料清單和報告自動生成整合在集成化的獨立應用程序中，共同促成項目在最短的時間內竣工、獲批和運營。該產品可以與強大的工程內容管理系統 ProjectWise結合使用，極大地簡化設計工作流。

Substation-智能信息模型

·輕松完成三維模型設計

借助三維模型可以更容易地可視化和記錄變電站設計計劃，創建精確的物料清單，執行碰撞檢查和凈距校驗。過去，三維模型常因所需軟件的復雜性而在變電站設計當中遭到忽視，OpenUtilities Substation提供了易于使用的全新三維建模功能。

模型中每個對象都與部件數據庫鏈接，從而能提供組件數據，以及與該部件關聯的任何附件的信息。掛接點將相關對象連接在一起，使其自動咬合在一起，并作為一個整體移動。動態視圖支持三維圖形和二維圖紙的同步顯示及更新。OpenUtilities Substation 提供用于設計或分析接地網絡、防雷保護和電纜弧垂的一系列功能，還提供用于查看和確認現有變電站的增強功能。OpenUtilities Substation 可利用二維設計、三維模型以及點云數據的組合，有效支持已有變電站的擴建及改造設計。

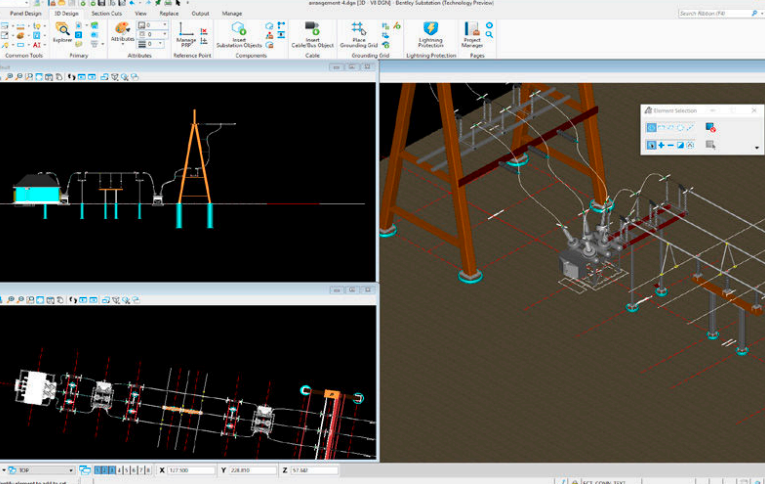

Substation-三維模型設計

·通過整合電氣設計來節省時間

OpenUtilities Substation整合了具有多種省時功能的電氣設計引擎 (Promis.e)。放置或移除符號時，電氣線會自動斷開和恢復。軟件可以自動指定電氣線編號并確認連接。軟件會提示唯一ID，并且會自動關聯相關的符號。設計人員就能準確快速地生成單線圖、保護和控制圖。與使用三維模型一樣，您可以借助集成的部件數據庫將設計中的組件與特定的部件信息相關聯，以生成準確的物料清單和其他文檔。設計數據保存在項目數據庫當中，支持圖紙間的交叉參考、錯誤檢查和列表生成。項目中一個部件的變動，會立即反映在項目中的其他部分，從而大大減少編輯時間并確保準確性。項目初始化模板的設置可確保設計圖紙與制圖標準相符。

Substation-通過整合電氣設計來節省時間

·借助錯誤檢查工具提高準確度

創建圖紙時，OpenUtilities Substation會提醒您可能出現的錯誤，大大減少手工檢查，提高圖紙的準確性、避免費力的后續更正。錯誤檢查包括短路、重復設備編碼、錯誤分配觸點等。

·自動生成文檔

與原理圖相連的項目數據庫可提供文檔數據，能夠自動生成物料清單、訂購單、作業成本估算、屏柜布置圖、端子圖、接線表和接線圖。文檔自動生成功能可最大限度地減少錯誤，并確保任何設計修訂都能迅速反映在報表中。

Substation-自動生成文檔

·快速的項目協作與協調

鑒于變電站設計工作通常涉及在不同地點工作的人員，因此需要對活動進行協調，以避免錯誤和延遲。Substation內置的iModel支持可實現數據交換。另外，ProjectWise還提供強大的企業級工程內容管理和團隊協作功能，可有效支持變電站多專業協同設計。
