產品簡介

SolarStation 軟件是一款針對于復雜山地光伏電站設計、大型地面光伏電站設計、工商業屋頂光伏電站設計、縣域光伏電站設計的二三維一體化光伏電站設計軟件，能夠滿足設備選型、自動布置、自動統計、方案比選、自動生成可研報告、自動生成圖紙等業務需求。

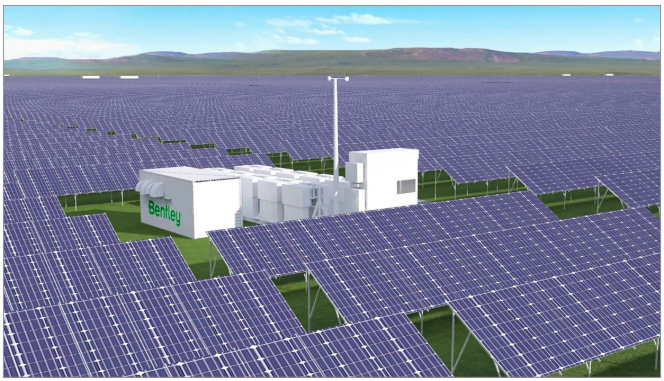

SolarStation光伏設計

軟件功能

1.數據庫管理

數據作為未來設計、運維、施工等專業必不可少的元素，SolarStation 將光伏電站設計過程中所用的設備數據、電纜數據、氣象數據、風壓雪壓數據等數據信息進行了統一的管理，使得散落的廠家資料、樣本數據得到了統一的管理；同時支持工程數據的備份、復用、即時編輯等。

在模型庫方面，SolarStation 包含匯流箱、組串式逆變器的三維模型庫、箱逆變一體機的三維模型庫、箱變基礎庫、支架基礎庫；同時支持即時擴充、編輯、復用等。

2.地形/陰影分析

通過將等高線地形圖或者實景地形圖轉換成 DTM 地形文件，通過對地形的坡度、坡向、高程、地形流向等地形的分析，完成對山體自身陰影、山體之間、建筑物之間的陰影分析；并結合光照模擬器可以模擬任意地區、任意時間點的地形陰影覆蓋情況；支持山體、梯田等復雜地形和建筑物的陰影分析。

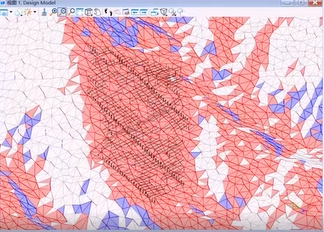

SolarStation地形陰影分析

3.場景識別轉換

支持將建筑物的二維圖形或者實景模型轉換成三維的建筑信息模型，支持平屋頂和斜屋頂?shù)淖詣愚D換，并自動生成三維的屋頂模型。支持編輯和定義建筑物的高度、女兒墻的高度和厚度、屋頂不同的遮光障礙物識別等。

4.區域自動劃分

通過地形的坡度、坡向、高程、地形流向等信息，軟件會自動完成對山地地形的精細化分析，并根據篩選條件，標記出地形坡度和流向相近的區域，自動生成區域編號和區域面積。

支持將地形紅線、道路標識線、線路桿塔分別轉換成布置區域、道路區域和遮光障礙物區域。

5.設備、電纜選型

根據工程概況，從數據庫中選擇項目所需的設備，如光伏組件的尺寸、峰值功率、開路電壓、工作溫度、組件效率、當年價格等信息，匯流箱的尺寸、最大輸入電壓、最大輸入路數、最大輸出電流，逆變器、當年價格等信息，逆變器的尺寸、額定容量、當年價格等信息。軟件會根據組件類型自動計算出光伏陣列需要串聯的組件數量。

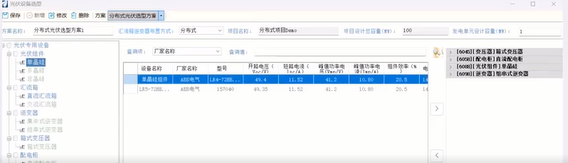

SolarStation設備電纜選型

電纜選型支持光伏專用電纜、電力電纜、通信電纜等電纜的選型，包含電纜型號、規格型號、當年價格信息；同時支持《電力工程電纜設計標準 GB 50217-2018》和《光伏發電系統用電纜 NB/T 42073-2016》等規程規范。

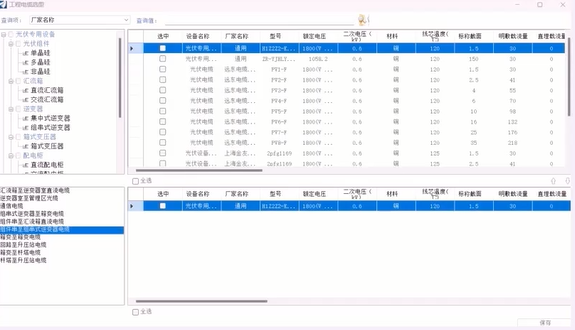

SolarStation電纜使用規范

6.參數化支架建模

支持 PHC 預制管樁支架三維建模、鋼立柱可調支架三維建模、雙立柱支架三維建模；同時支持如立柱、抱箍、檁條等參數規格信息的實時編輯。支持支架計算、水平抗力系數計算，支持出圖：包括檁條連接件出圖、鉸鏈連接件、U 型螺栓等。

7.光伏陣列自動排布

SolarStation 支持在光照良好的區域內完成光伏陣列自動排布。布置原則遵循《光伏發電站設計規范《GB 50797-2012》、滿足前后排支架完全無遮擋，支持自定義支架間距排布。結合 Bentley 自主研發的光線模擬器工具可以實時模擬任何時間和地點的光照情況、支架投影分布情況。支持陰影區域避讓、道路區域避讓、遮光障礙物區域避讓。

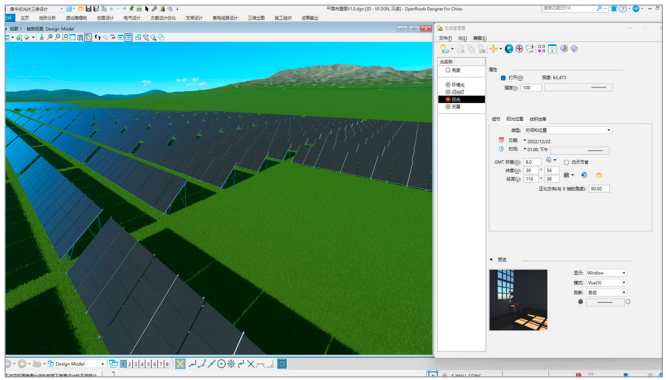

SolarStation光伏陣列自動排布

8.光伏電纜三維敷設

SolarStation 支持光伏區電纜的自動敷設，敷設原則為一定區域內電纜最短的原則。三維電纜敷設路徑依據地形走勢完成敷設，極大地提升了光伏區電纜長度統計的精度。

支持三維電纜精細化建模，支持統計電纜用量、橋架用量、電纜溝用量等。

支持光伏電纜優化功能，根據設備位置和電纜選型數據優化電纜溝或者電纜橋架的位置，從而控制整個電纜敷設的成本。

9.自動編碼

支持光伏組件、匯流箱 / 逆變器、光伏區電纜等設備及電纜一鍵自動編碼。支持自定義編碼格式。

10.多種設計方案優化比選

支持根據多種光伏陣列布置方案、電纜敷設方案，不同選型設備（組件、匯流箱、逆變器等），生成多種設計方案（包含總裝機容量、總電纜長度、電氣工程量、土建工程量等），對比不同方案下的發電量、總裝機成本，實現方案比選和方案優化。

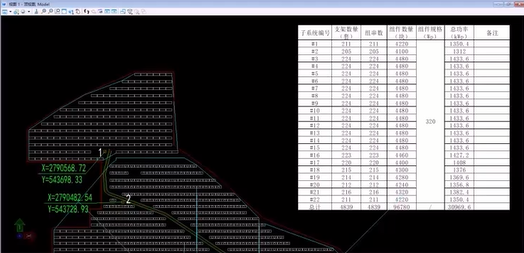

SolarStation光伏電站設計軟件-多種方案

11.光伏區接地系統設計

支持自由編輯接地材料、接地網的類型等，支持水平接地極和垂直接地極的選型。支持根據箱變位置、支架布置圖，自動生成三維接地網及材料統計。

12.集電線路設計

支持回路容量選型及設計、升壓站設計，支持回路間電纜布置、集電線路鐵塔建模及布置，支持導線設計。支持生成集電線路三維設計圖及相關材料統計。

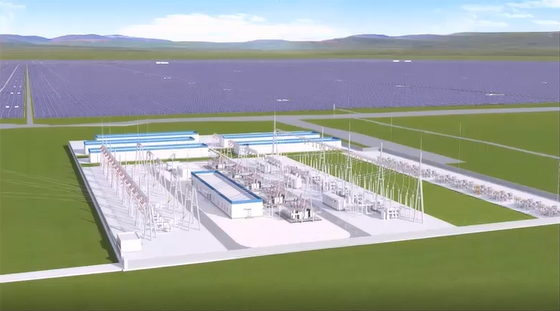

SolarStation光伏電站設計軟件-集線電路設計

13.自動生成各專業圖紙

總布置圖及其子方陣布置圖

二三維電纜敷設圖及子方陣電纜敷設圖

圍欄三維布置圖

三維支架布置圖

防雷接地三維布置圖

系統圖、光纜連接拓撲圖

基礎樁位坐標圖

14.自動生成各專業材料統計表及相關報告

太陽能資源可研報告、電氣專業可研報告和土建專業可研報告

電氣工程量表、工程量統計表、設備材料統計表

一鍵統計裝機容量和各個光伏子方陣容量

電纜敷設材料統計表及各個子方陣電纜敷設統計表

SolarStation光伏電站設計軟件-自動生成統計表及報告

15.發電量計算

SolarStation 軟件會根據建設容量和系統內置的氣象數據信息，完成發電量的初步計算和最佳傾角計算；同時也支持將布置結果和地形數據導入至第三方光伏發電量計算模塊，實現光伏區詳細發電量的計算。
