OpenWindPower Fixed Foundation 海上固定式風機基礎分析與設計軟件

OpenWindPower Fixed Foundation 是一款海上固定式風機基礎分析與設計軟件，它提供一整套功能，可用于設計和分析承受波浪、風力和風電機組機械荷載的海上風機基礎結構。此分析方法能夠預測下部支撐結構和非線性土體樁基的疲勞和極端荷載。

產品簡介

OpenWindPower Fixed Foundation 軟件提供一整套功能，可用于設計和分析承受波浪、風力和風電機組機械荷載的海上風機基礎結構。此分析方法能夠預測下部支撐結構和非線性土體樁基的疲勞和極端荷載。

OpenWindPower Fixed Foundation產品

軟件功能

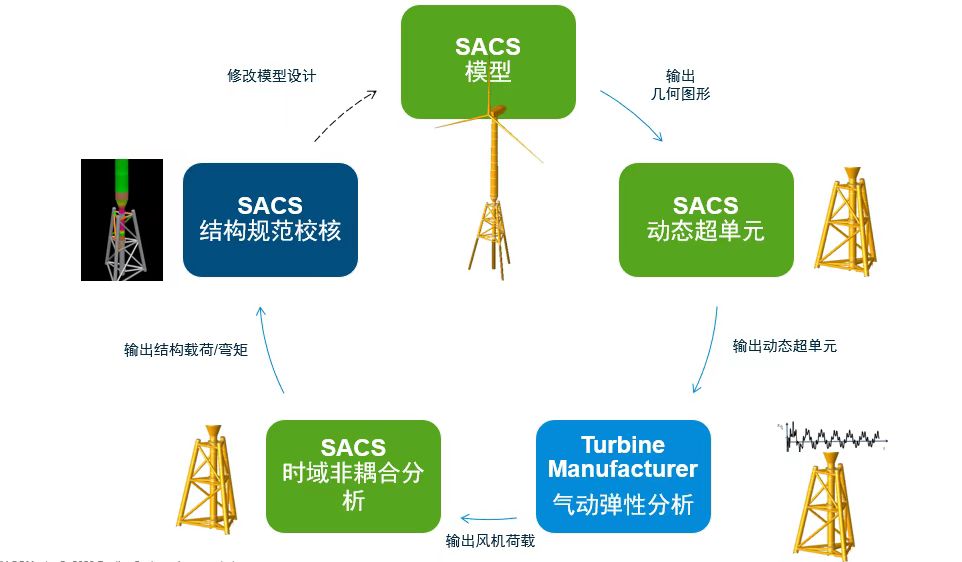

軟件工作流

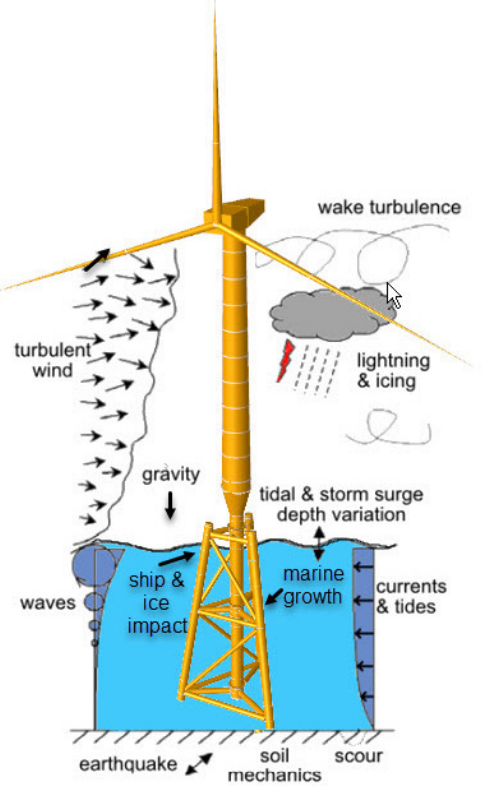

·波浪和風力荷載分析

波浪和風力荷載可以使用時間歷程或以波譜形式表示。提供了常用的波浪和風力荷載譜。

OpenWindPower Fixed Foundation波浪和風力荷載分析

·完全耦合或非耦合分析

此軟件具有 GH Bladed 和 FAST* 軟件的接口，可實現波浪、風力和風力引起的機械荷載之間的完全耦合，以進行多模態響應分析。GH Bladed 多核接口已完全自動化，使用戶可以處理典型疲勞分析所需的數百個時間歷程模擬?？蛇x多核功能可大大減少運行時間。

OpenWindPower Fixed Foundation完全耦合或非耦合分析

OpenWindPower Fixed Foundation完全耦合或非耦合分析

·Joint Mesher Joint Mesher

程序可在幾分鐘內為加強和未加強節點無縫創建三維模型，為高精度網格模型的生成節省數個小時的時間。Joint Mesher 還可根據 DNVGL RP-C203 或用戶定義的設置自動創建用于熱點 SCF 計算的提取節點。然后程序可以創建模型和相應的預定義荷載工況（軸向和平面內及平面外彎曲），以進行靜力分析和自動 SCF 提取的后處理。

·OpenWindPower 設計工況創建器

海上風機下部結構和基礎的分析和設計需要分析不同風力、波浪和渦輪發電機荷載的數以萬計個時程模擬。Job Creator 支持用戶使用 Excel 電子表格在幾分鐘內自動設置所有時程模擬的文件/路徑結構，從而節省長達數周的手動且容易出錯的工況創建。

·大直徑單樁

API 方法嚴重低估了大直徑單樁的承載能力。OpenWindPower – PLAXIS Monopile Designer 與基于有限元的 SACS Pile3D 模塊的接口讓用戶可以根據 PISA2 方法確定大直徑單樁的承載能力，從而節省高達 30% 的成本。

·吸力桶式基礎設計

OpenWindPower – PLAXIS 接口讓用戶可以利用 PLAXIS 3D 中的準確土體結構相互作用和承載力檢查，以及 SACS 中的完整桶形基礎結構分析和規范校核，無縫地設計單個或多個吸力桶式基礎。該方法考慮了下部結構上多個吸力桶式基礎之間的完全非線性相互作用。

·OpenWindPower-Siemens Femap接口

通過 Femap 接口，用戶可以在 Femap 中對過渡或組件和其他復雜幾何圖形進行建模，并將其導入到 SACS 中以進行分析和設計。

·云或局域網網格計算

通過云或局域網網格選項，用戶在云或公司局域網上定義多個虛擬或物理計算機節點，以并行運行多個分析，從而節省多達 100 倍的分析計算時間。
