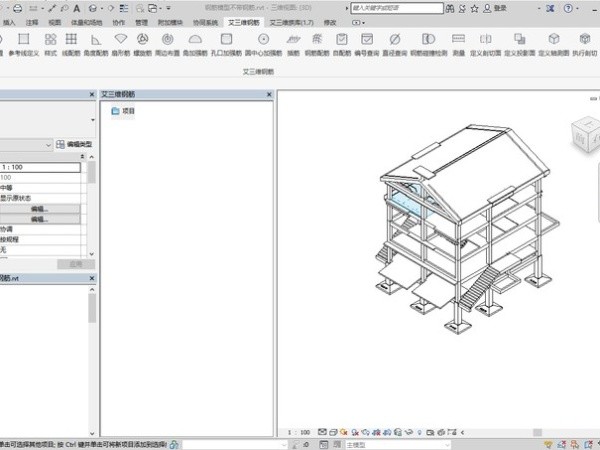

艾三維鋼筋插件 | 三維可視化配筋軟件

艾三維鋼筋插件是基于Revit開發的，集鋼筋三維參數化建模和施工圖自動化生成等功能于一體的鋼筋插件。可在三維環境中布設鋼筋，添加配筋、箍筋、插筋、加強筋等，還可執行碰撞檢測，及早發現鋼筋問題，并定義剖切圖、投影面、抽測圖等，對推進工程鋼筋快速布設具有積極的作用。

產品簡介

軟件功能

·配筋

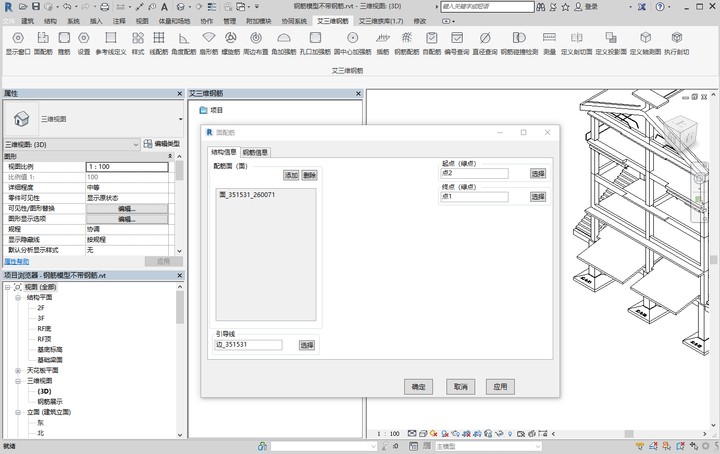

插件可對鋼筋面、線、角度等進行配筋，只需選擇要進行面/線/角度配筋的構件面，選擇鋼筋放置方向和鋼筋角度方向，再添加鋼筋信息，如類型、直徑、保護層厚度等，即可生成鋼筋。

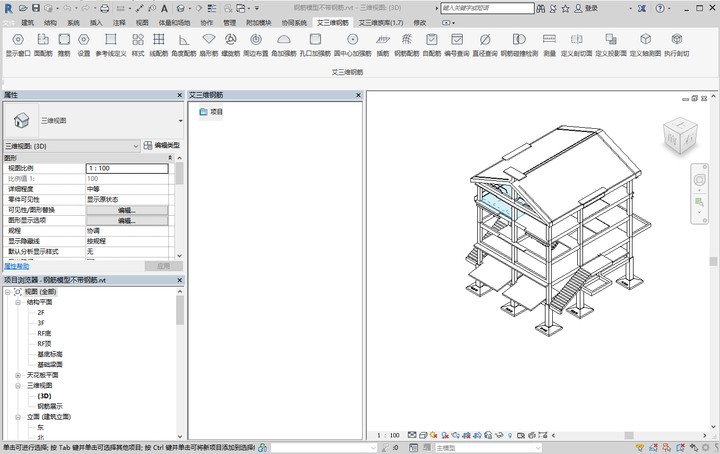

艾三維鋼筋插件-配筋

·箍筋

插件可在結構信息中設置箍筋的長寬、方向等參數，還可設置其間距、直徑、彎折度等信息。

·加強筋

插件可以對角部、孔口和圓中心等加強筋，只需確定角部構件、孔口的大小和形狀、圓形或弧形，再拾取配筋面，設置好鋼筋信息，系統會自動生成所需的加強筋。

·插筋

插件可以添加插筋，確定好構件的面和引導線，按照信息確定鋼筋錨入構件長度和伸出長度，即可生成頂部插筋。

·其他鋼筋

插件可以生成螺旋筋等類型鋼筋，通過選擇一個圓柱體或弧形構件，拾取構件配筋面，設置鋼筋引導線和螺旋筋參數屬性，系統會自動生成若干圈向上的圓形鋼筋。

·參考線定義

插件可根據需求創建參考線，在鋼筋布置中，替代輔助引導線。

·鋼筋樣式設置及調用

插件可提前在樣式中新建鋼筋信息，在構件布筋中，直接調用設置好的鋼筋樣式。

·系統設置

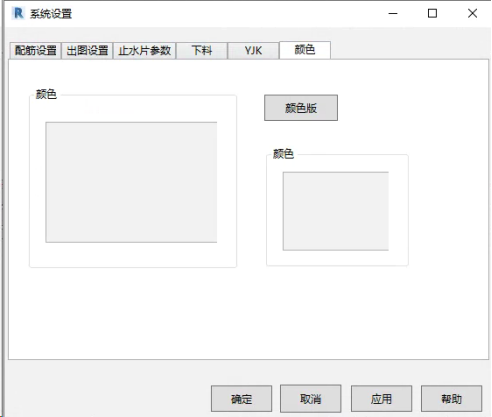

插件可根據項目需求，對出圖、止水片參數、下料、YJK、顏色等進行設置，添加相應的參數。

艾三維鋼筋插件-系統設置

·周邊設置

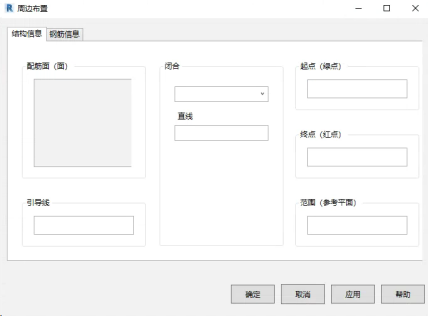

插件可對構件周邊進行設置，通過拾取構件配筋面，選擇引導線，再設置鋼筋信息，系統會自動生成圍繞構件一圈的鋼筋。

艾三維鋼筋插件-周邊設置

·查詢

插件可根據鋼筋信息和位置、鋼筋直徑信息查找鋼筋，并修改鋼筋信息。

·碰撞檢查

插件可對鋼筋進行碰撞檢查，依次添加已生成的鋼筋族，并選擇兩組鋼筋進行碰撞檢測，對存在碰撞的鋼筋，進行及時的修改。

·定義剖切圖、投影面、抽測圖

插件可定義剖切圖、投影面、抽測圖，選擇需要剖切方向或構件面，即可生成剖面框、投影面、軸測圖，還可根據已生成的剖切面、投影面生成二維鋼筋圖紙。
