產品簡介

OpenRoads ConceptStation是一款公路概念設計軟件，能快速創建公路和橋梁概念設計，使高速公路工程專業人員能夠在數小時內（而不是數天內）創建公路和橋梁概念設計模型，還可以根據實景環境創建智能數字模型。OpenRoads ConceptStation 將工程繪圖工具與相應的造價工具相結合，有助于初步設計階段制定更優的設計方案，有利于工程師和設計師可在工程規劃與投標前階段評估更多方案。

OpenRoads ConceptStation 公路概念設計軟件1

OpenRoads ConceptStation 的優勢體現在提高設計效率、識別潛在高風險項，以及最大限度地降低開發成本上。最佳設計確定后，您可以隨時將模型上傳至 OpenRoads 的深化設計產品中對道路和橋梁進行進一步的深化設計。通過對低成本、低風險的最優設計方案進行快速分析，您的公司將在設計/建造投標中脫穎而出。

OpenRoads ConceptStation 公路概念設計軟件

軟件功能

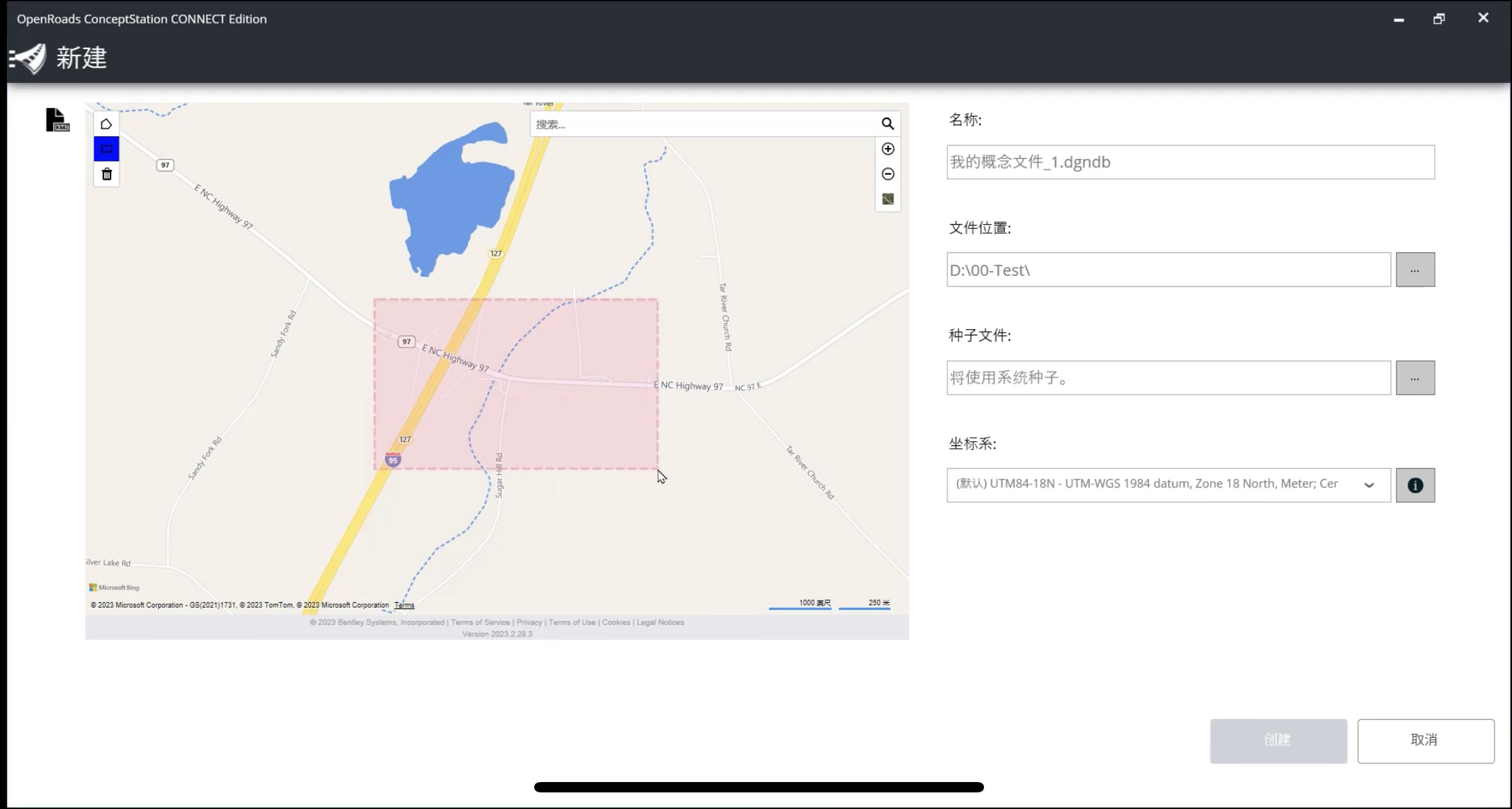

·利用背景信息

OpenRoads ConceptStation 能夠根據給定位置為建模定位，并下載數據豐富的背景地圖信息，從而加快概念設計進程。OpenRoads ConceptStation 還可以輕松導入各種數據，包括地形模型、光柵 DEM、圖像、GIS、實景網格等，結合背景輕松創建智能三維模型。該軟件包含地理坐標系服務，可輔助查找、下載和導入地理信息數據，并將數據轉換成三維模型以輕松查看信息。這種簡易的數據整合功能，可以幫助您減少定位數據的時間并縮短整個設計周期。

OpenRoads ConceptStation 公路概念設計軟件-利用背景信息

OpenRoads ConceptStation 公路概念設計軟件-利用背景信息

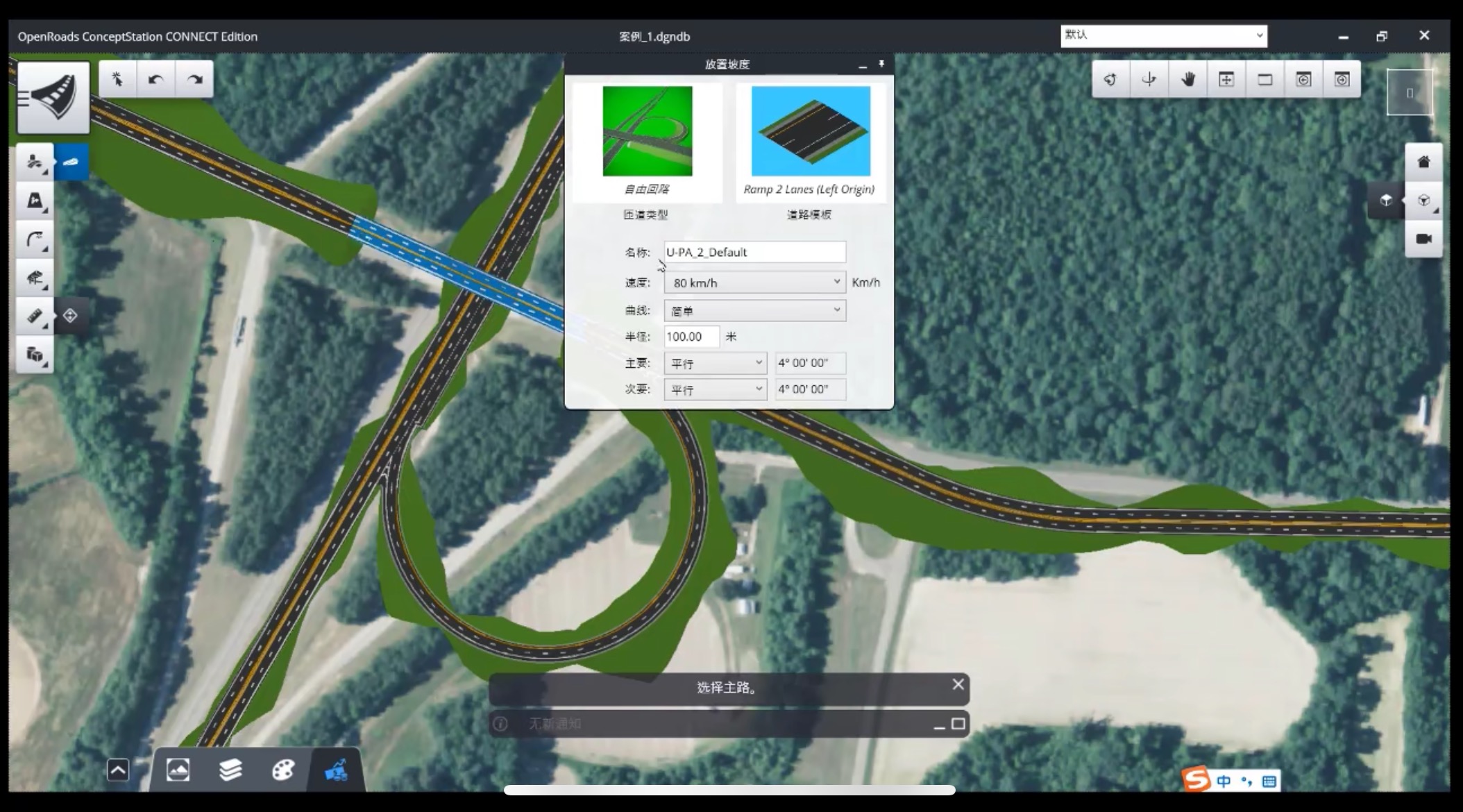

·使用土木草圖繪制工具

借助 OpenRoads ConceptStation，您可以利用簡單易用的工程繪圖工具在數小時內完成公路、坡道、交叉口、橋梁、護欄、路燈等的繪制工作。OpenRoads ConceptStation 確保設計中遵守 AASHTO 標準（類型、設計速度和默認曲線半徑）。公路縱斷面曲線是在現有地面上以最佳擬合方式進行創建的。超高是依據規范（方法 5）自動確定的，且會根據設計速度適應所使用的比例。

OpenRoads ConceptStation 公路概念設計軟件-使用土木草圖繪制工具

OpenRoads ConceptStation 公路概念設計軟件-使用土木草圖繪制工具

您可以從各種各樣的公路類型中進行選擇，如高速公路、鄉村次干道、市區放射型道路、城市主干道等。您可以利用豐富的道路模板庫輕松設計各種速度標準的公路模型，編輯平曲線和縱曲線，以及直觀精確地修改曲線半徑。使用 Street Marking 修改工具輕松添加道路標記。

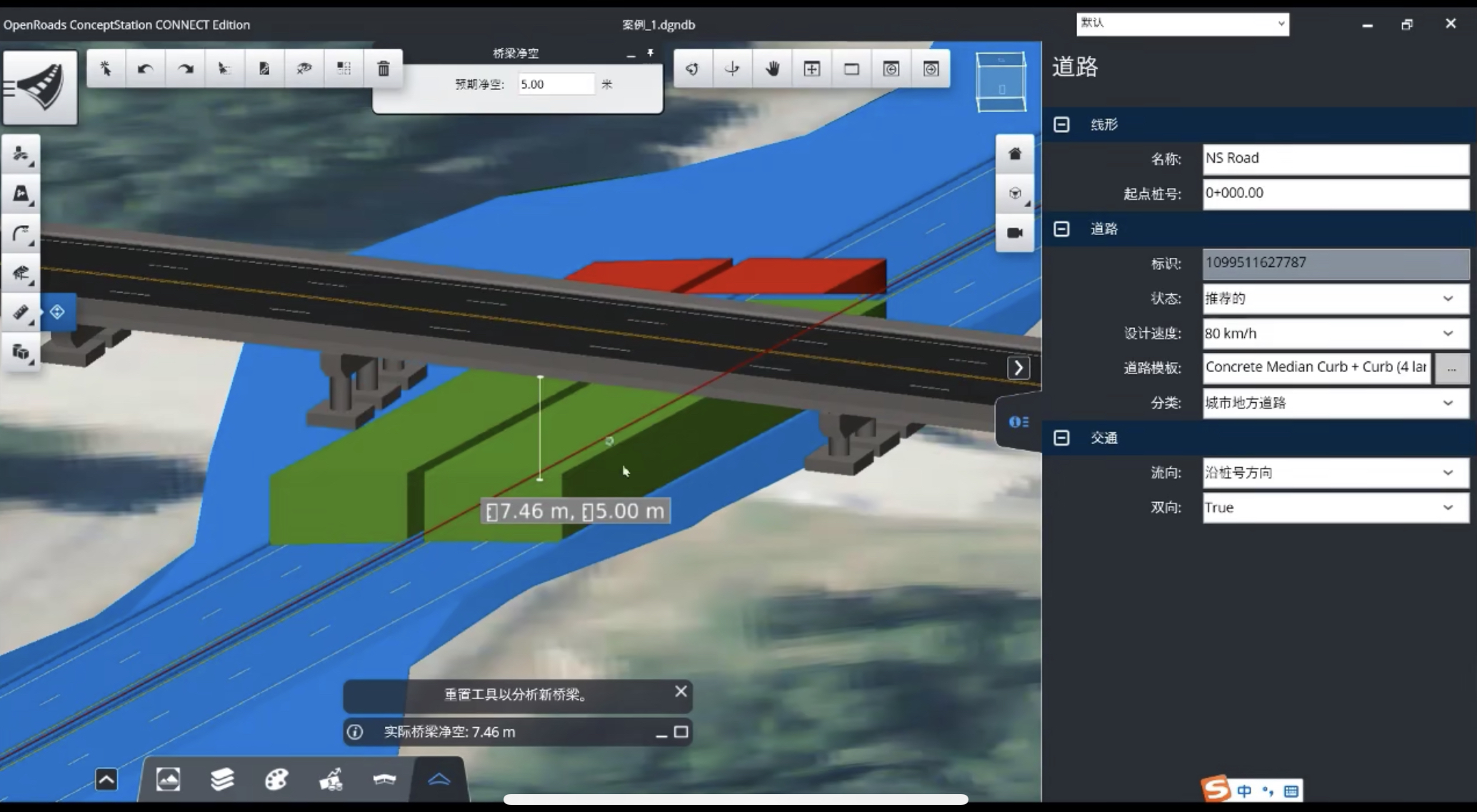

OpenRoads ConceptStation 將橋梁概念設計提升至一個新級別。借助模板，您僅需點擊幾下鼠標，即可輕松放置和編輯橋梁，以及確定橋跨的數量、設計速度、分類及橋梁類型。您可以設置梁、基礎和橋墩的類型。超高依據規范自動確定。一旦放置到位，橋梁就會根據公路的平面和縱斷線形自動生成。

舉例來說，如果公路位于某一平面，那么橋梁也會被放置在同一平面。編輯公路的縱曲線，橋梁線形則會自動隨之調整。橋梁模板定義了橋梁的典型斷面。其中包括車道數、柵欄、中間隔離帶及其他您需要在橋面上放置的部件。

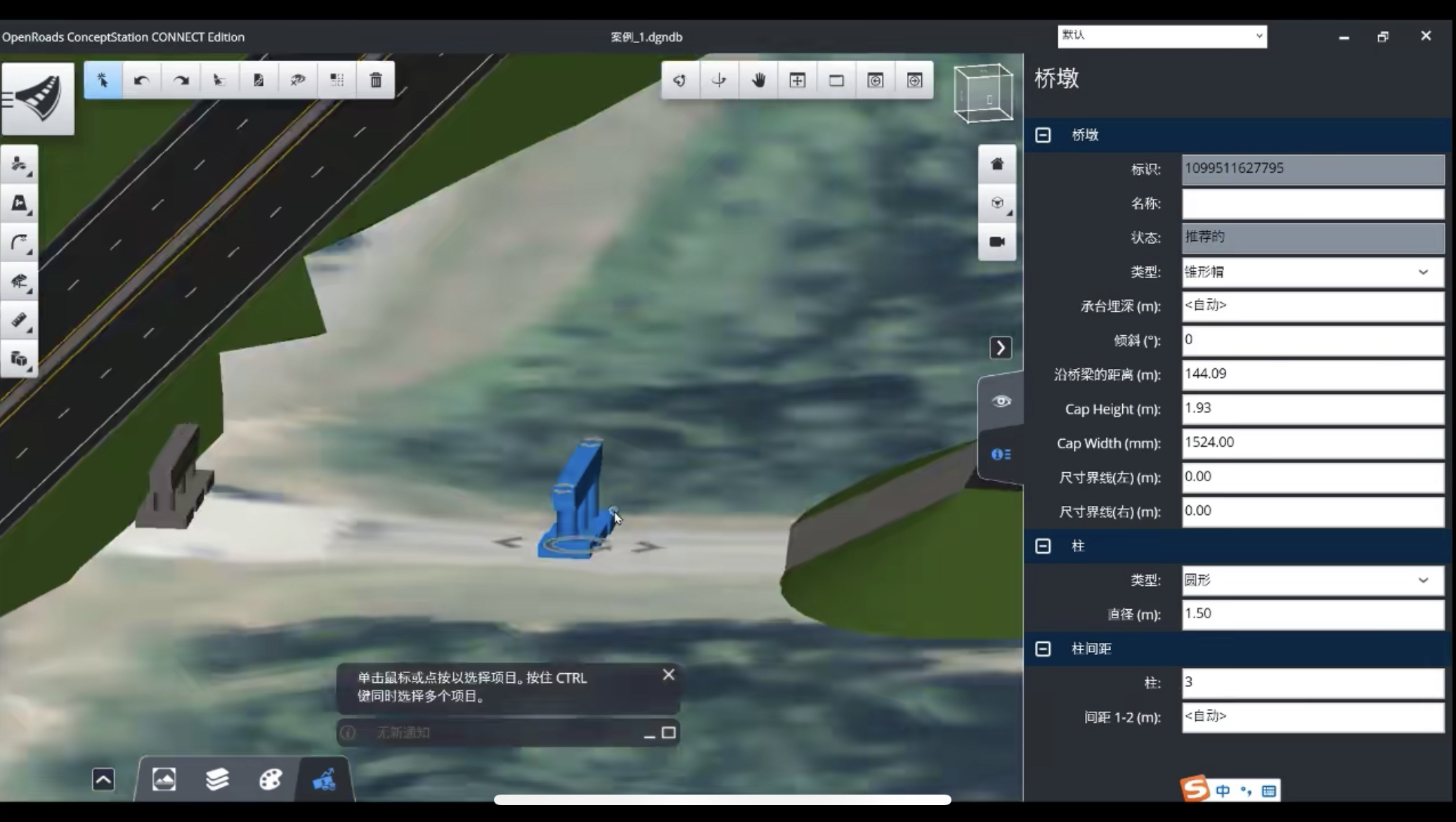

此模板還可以調節橋梁的寬度并確保超高對其適用。您可以從預應力混凝土梁橋、現澆板橋、現澆箱梁橋等類型中進行選擇。此外，您可以利用橋梁庫，從其中豐富的梁、基礎、橋墩和橋臺模板中進行挑選。要編輯橋梁基礎，可便捷地使用基礎上的圖柄操作器。單擊設計模型中的箭頭并將鼠標指向預設修改的方向。旋轉箭頭，可以看到基礎實時隨之旋轉。也可以根據需要快速對橋跨、橋墩、橋臺進行編輯，以設計出符合最優方案的橋梁。

OpenRoads ConceptStation 公路概念設計軟件

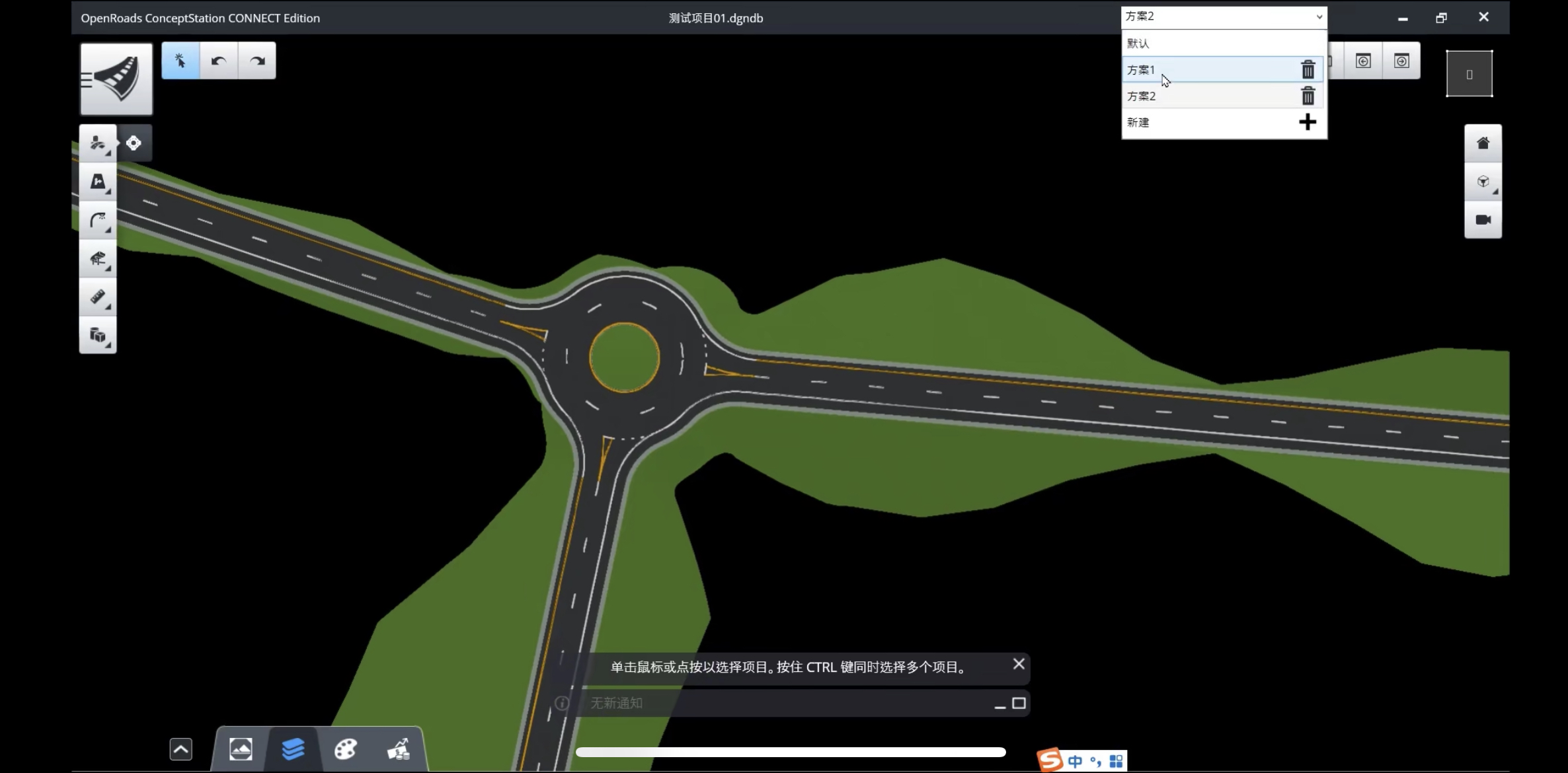

·創建概念設計

OpenRoads ConceptStation 使您能夠結合相應成本信息創建出多種設計方案，從而做出更明智的決策。您可以快速考量不同方案以發現符合業主需要的最優公路和橋梁設計方案。設計前期，與其他專家、承包商和利益相關方的互動討論有助于制定出更明智的決策。此軟件能在初步設計階段識別高成本因素及項目潛在問題，從而輔助您探尋更多可行方案。

OpenRoads ConceptStation 公路概念設計軟件-創建概念設計

OpenRoads ConceptStation 公路概念設計軟件-創建概念設計

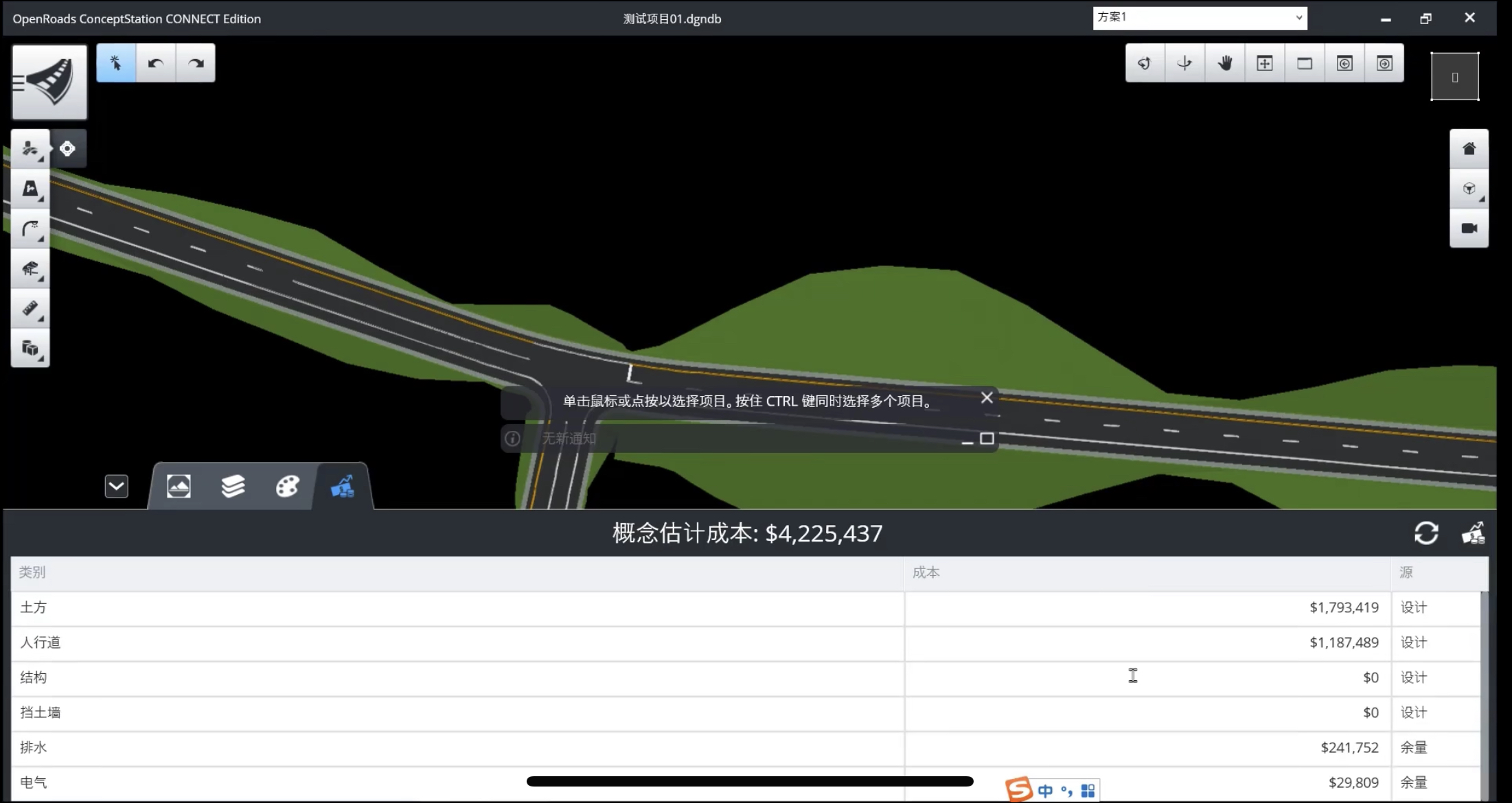

OpenRoads ConceptStation 的成本工具使您能夠查看該項目的估算造價。方案中一旦有新設計元素添加，即可使用更新工具得出最新的造價估算。您可以針對各個設計方案輕松創建工程量和成本報告明細。您還可以設定容許值以確保符合實際概算需求。此軟件能生成優質的、具有最佳成本效益的設計方案，幫助您提升技術核心競爭力及拓寬業務范圍。

OpenRoads ConceptStation 公路概念設計軟件-創建概念設計1

OpenRoads ConceptStation 公路概念設計軟件-創建概念設計1

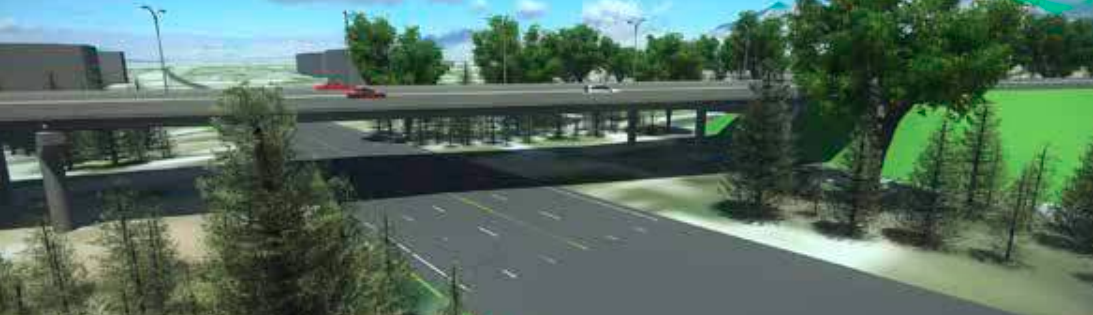

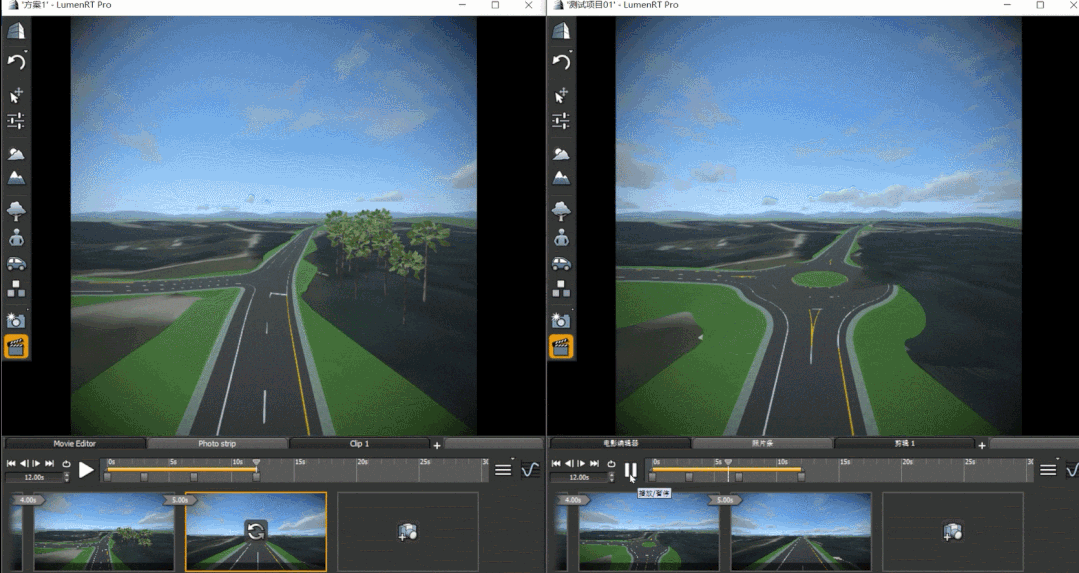

·電影質感般的實時渲染

使用動態深入可視化引擎平臺，在短短數秒內創建出色的電影質感可視化成果。只需單擊“可視化”標簽，即可啟動 LumenRT 模式。利用嵌入式 LumenRT 引擎，您可將模型可視化為豐富的三維環境背景，其中呈現車輛、水域、天空、樹木、植被和人物。此平臺能夠支持自然光影交錯、實時全局照明、IES 點和射燈、鏡頭光暈和發光材料等多種效果。

OpenRoads ConceptStation-電影質感般的實時渲染

OpenRoads ConceptStation-電影質感般的實時渲染

以交互方式調整一天中的時間，添加鏡頭光暈并應用景深，并從高精準反射、反失真和運動模糊中獲得最佳渲染效果。借助 OpenRoads ConceptStation，您能夠隨時與您的同事、客戶和利益相關方分享您的理念。您可以實時展示其他土木設計理念并快速做出編輯以滿足設計需要。使用有照片質感的演示有助于您的公司向公眾展示設計成果，有利于詮譯項目與本地環境的相融合。三維模型是促進項目獲得公眾認同或客戶批準的重要工具。

OpenRoads ConceptStation-電影質感般的實時渲染1

OpenRoads ConceptStation-電影質感般的實時渲染1

·將概念設計轉變?yōu)樯罨O計

保持幾何圖形完整性的同時，將您最佳概念設計階段推進至深化設計階段。確保在 OpenRoads 中利用您的數字模型以加速項目的交付和更優的設計質量。只需單擊“導出” 標簽，即可看到一個對話框，該對話框能夠輔助您瀏覽待導出至 OpenRoads 的文件位置和名稱。一旦指明具體的文件名稱并已保存數據，OpenRoads ConceptStation 即會自動創建后綴為 .alg、.ird、.itl 和 .rwk 的文件，從而為深化設計階段提供要導出至 OpenRoads 的幾何圖形、模板和超高。您的設計師僅需單擊一下鼠標即可實現從概念設計到深化設計的轉變。
