SolarStation 2023 R2 新版本

SolarStation 產品 2023 R2 版本于 2023 年 12 月 22 日正式發布了！繼 SolarStation 年中發布分布式光伏增強版本后，產品團隊下半年又著力全面提升集中式光伏電站正向設計流程和山地項目相關功能的性能，并發布增強版本。

產品簡介

SolarStation 是一款針對于復雜山地光伏電站、大型地面光伏電站、工商業屋頂光伏電站、縣域光伏電站的二三維一體化光伏電站設計軟件，該產品由 Bentley 中國產品團隊基于 OpenRoads Designer 打造，具有極高的布置效率、精準陰影模擬、精細化的材料報表和快速二三維設計成果輸出等優勢，能夠幫助用戶快速完成可研、施工圖、項目運行階段設計任務。本次更新除了 SolarStation 產品本身的升級之外，其基于的平臺也已升級更新。

·OpenRoads Designer 平臺版本從 10.11.01.160 升級到 10.12.01.166

·Connect Client 升級到 11.00.05.44

主產品新增功能

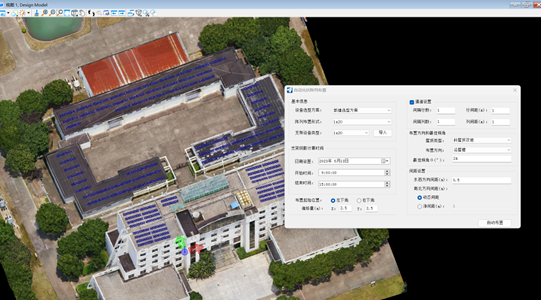

SolarStation光伏陣列自動排布-文章縮略圖

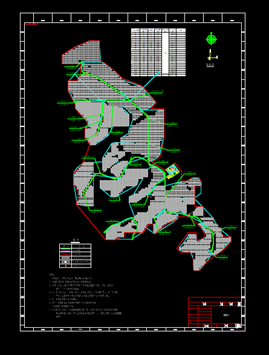

1、出圖模塊（總平面圖、電纜敷設、樁點坐標）

新版本梳理了原有的出圖模塊和操作流程，重新按照國內光伏設計工程師的操作習慣定義了操作流程和出圖模板。

·總平面圖：根據用戶指定模板，一鍵出總平面圖，配套插入工程量等一系列報表和電纜清冊

·電纜敷設圖: 包括直流、交流、通信三種電纜的出圖

·樁點坐標出圖：支持在樁點坐標圖中，標注樁號，并導出excel表

SolarStation新版本-出圖模塊

2、項目管理、項目設備庫界面優化

·軟件登陸界面全面更新，采用最新的WPF UI插件

·項目管理界面更新：由原來的四款軟件入口和項目創建界面，更新成符合Bentley UX的項目管理界面。軟件入口包含項目管理、圖紙管理窗口、圖紙預覽和項目信息預覽。

3、氣象庫、設備庫導入導出界面優化

·氣象庫：支持氣象數據的批量導入導出，更新項目數據庫和企業數據庫。靈活更新局部城市或者批量更新。

·設備庫：支持Excel導入導出對項目數據庫的更新。

4、支架庫（界面優化、多立柱、一體化支架）

·支架庫界面更新：更新預覽示意圖界面

·支持多立柱支架形式

5、山地可布置區域分析

·山地模型處理，坡度分析

·根據用戶要求，生成可布置區域外包絡線

·地形優化編輯工具

6、山地大面積布置效率提升

·支持百萬公里以上面積，百兆瓦以上容量大面積布置

7、不可布置區域轉化

·支持道路轉化，點選或批量識別線段進行道路轉化

·支持紅線識別轉化，多段線指定區域轉化，生成不可布置區域

8、分布式異形屋頂自動陣列布置和一體化支架

·支持多種異形屋頂批量布置，包括L型（不同角度轉向）、梯形屋頂

·屋頂上組件串分組自由布置：在不同類型屋頂上根據屋頂坡度南北向自由布置，自動分組

·一體化支架：根據組串分組結果，自動生成一體化支架，以及相關橫梁、斜梁、抱箍等結構組件

9、自動化分發電單元-集中式/組串式

·軟件支持自動劃分發電單元和手動劃分兩種方式，本次對自動劃分方式進行了增強

·集中式支持組件串-直流匯流箱-箱逆變一體機的匯流方式；組串式支持組件串-組串式逆變器-箱變

·劃分方式支持設定發電的單元數量和基線劃分兩種方式，其中基線劃分支持直線和多段直線段劃分區域

10、電纜溝繪制和路徑優化

·支持自動化分匯流區域，按照用戶制定規則劃分

·支持根據區域中心位置和臨近電纜溝位置布置匯流箱

·生成最短電纜溝方案，連接箱變設備

·支持電纜溝編輯及路徑優化

11、材料成果報表、經評表、電纜清冊

·更新土建工程表、電氣工程表、電纜工程量表、線路工程量表，支持Excel導出報表

·生成概預算表、經評表，支持插入圖紙和導出報表

·生成材料統計和電纜清冊，支持圖紙自動生成插入

·財務匯總功能

12、PV計算書導入導出

·SolarStation輸出計算發電量使用到的相關數據

·使用人員直接在PV軟件中應用這些數據進行發電量計算，SolarStation支持導入計算成果，并保存到項目數據庫中

13、發電量詳細計算

·支持根據實際設計方案進行發電量詳細計算以及首年發電量和25年發電量的詳細計算

·支持國標《光伏發電系統效能規范2010394-2020-1》

·支持損耗參數、發電量參數、上網電量數據的手動更新擬合

·支持計算書導出

SolarStation新版本-發電量詳細計算
