AutoPIPE是一個智能分析和設計的應用程序，用于計算靜態和動態載荷條件下的管道規范應力、載荷和撓曲，以符合最高核電標準。

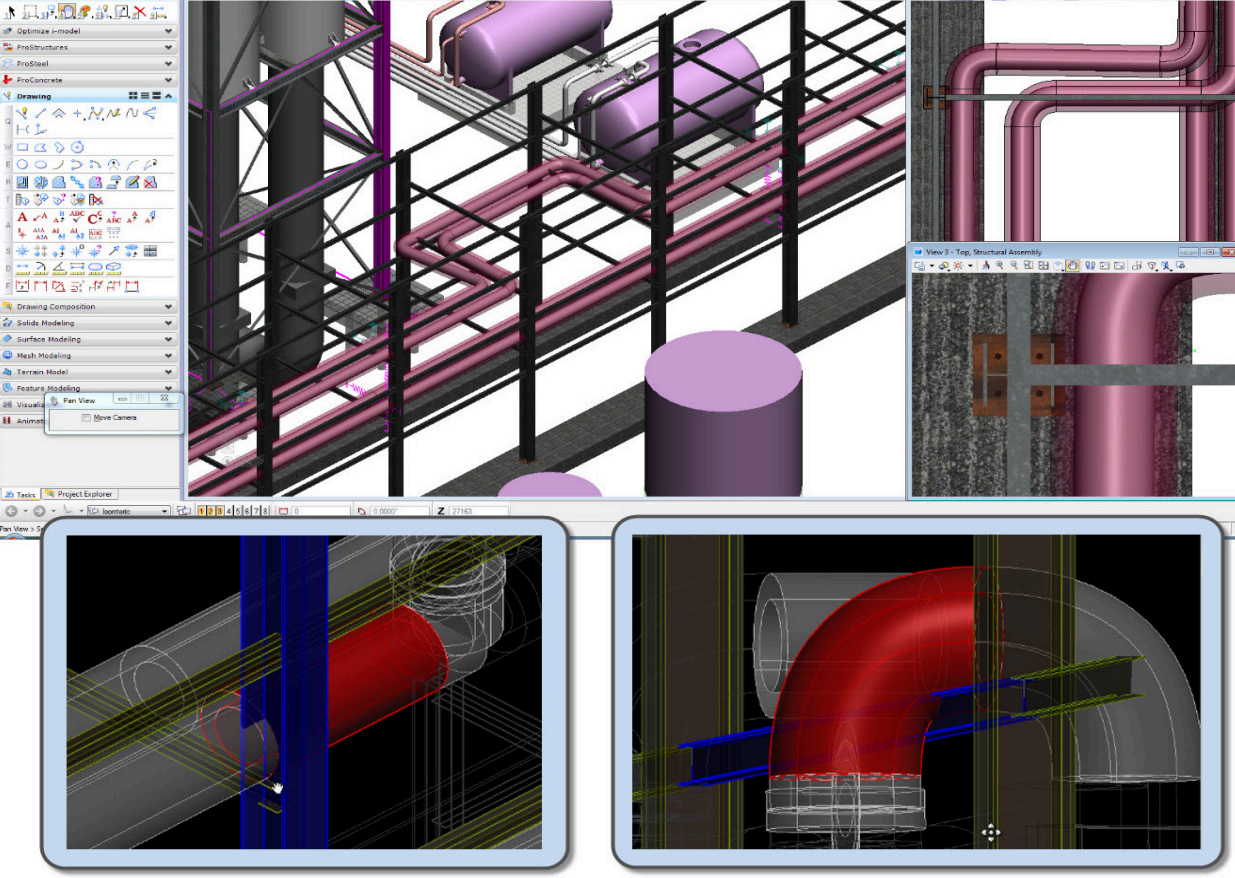

AutoPIPE的三維熱碰撞檢測功能可以在管道升溫時提醒工程師管道的熱位移，從而避免代價不菲的工廠停產。該功能還可以在極端載荷條件下（如地震）幫助避免管道失效。AutoPIPE還包括一些特殊功能：進階埋地管線分析、波載荷、流體瞬變、FRP/GRP或塑料管道分析，以及與STAAD.Pro、SACS及所有工廠設計系統的快捷集成。



軟件功能

·基于對象的獨特圖形用戶界面

AutoPIPE采用的OpenGL CAD圖形用戶界面非常方便用戶創建和修改管道應力模型。用戶只需點擊圖形模型即可插入、修改或刪除管道撐、載荷或組件。每次操作后，模型顯示會自動更新，即刻反映所做的修改。

使用AutoPIPE圖形選擇選項，用戶只需發出一個命令，便可在整個范圍內的節點上插入、刪除或修改組件、支撐、管道屬性、溫度/壓力或其他參數它還可以利用圖形化范圍選擇來執行剪切、復制和粘貼操作。另外，用戶還可以使用交互式網格狀電子表格（如 Excel）對輸入數據進行快速檢查、排序或更改。AutoPIPE容許多達99次撤消/恢復操作，方便您更正錯誤，并可以執行“假設”分析或者快速切換多種設計方案。

·適用于各種管道環境的高級分析功能

AutoPIPE具有許多獨特的功能，并附帶了25種國際管道規范，廣泛適用于諸如工廠、電力、石油天然氣、核能埋地管線、海上FPSO（浮式生產儲油卸油）平臺和海下管道等行業領域。

高級AutoPIPE功能包括內置波載荷、埋地管線分析、夾套管、動態載荷、正交各向異性玻璃鋼(FRP/GRP)和HDPE塑料管道分析。還有一些其他功能，包括熱分層或彎曲、熱瞬態、管道/結構相互作用、具有封閉時間和減壓閥裝置的流體瞬變分析、具有支撐間隙和摩擦以及夾套管的高級非線性載荷排序。使用AutoPIPENozzle，可進行符合 WRC 107、WRC 297、PD 5500、KHK、API 650 的局部應力計算。



·分析結果的圖形化評估

對系統進行分析后，用戶只需單擊圖形模型，就能即時查看應力、位移、受力和力矩。結果采用各種顏色呈現，并會顯示一些彈出窗口，因此用戶可以迅速找出并檢查關鍵區域，而不必審查大批量輸出數據。屏顯結果網格可以呈現多達1,000個載荷組合，因此用戶可以對盡可能多的結果值進行交互式篩選、排序和打印。

·與ProjectWise、STAAD.Pro、SACS、CAE及Plant Design CAD應用程序交互

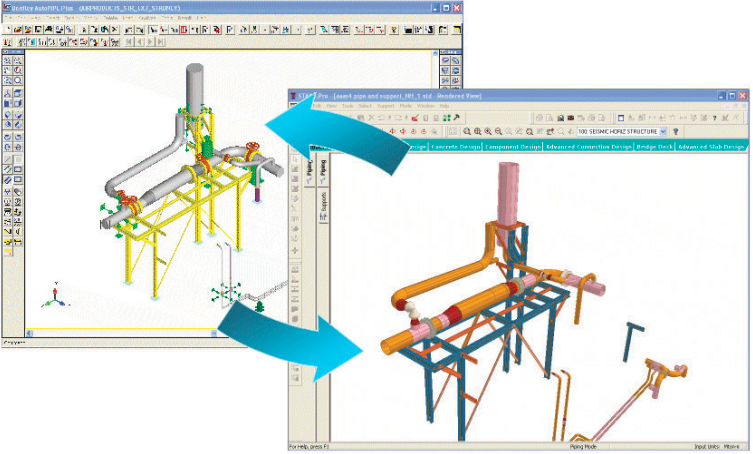

AutoPIPE提供了一種真正集成的管道與結構分析設計。它能自動轉換管道支撐載荷，并能與STAAD.Pro及SACS相互之間導入/導出完整結構，從而可以節約數周的設計時間，并能提供更安全、更切實可行的工程設計。將設計師在AutoPLANT、PlantSpace、OpenPlant、Intergraph PDS、SmartPlant、CADWORX、SolidWorks、Inventor、Plant 3D、CATIA和Aveva PDMS中完成的三維工廠設計CAD模型導入AutoPIPE，可以節省數百小時工時并確保得出準確的管道應力模型。



AutoPIPE為用戶提供與Caesar II的完全讀/寫數據互用性，其模型和數據可由Bentley Navigator或MicroStation讀取，與任何CAD模型相結合，可以支持較早做出工程決策、執行三維熱碰撞檢測并減少設計迭代次數。AutoPIPE還可以生成帶有自定義數據和注釋的完全標注尺寸的軸測圖，從而向工程師突出顯示管道應力的變化。此外，AutoPIPE與 ProjectWise集成，讓您可以針對大型項目的工程與CAD數據文件展開全球協作。

·質量保證

AutoPIPE嚴格的質量保證計劃已通過了多項核與核設施采購事務委員會(NUPIC)審核，符合10CFR50 App.B、ISO9001、CSA N286.7-99、ASME NQA-1和ANSI N45.2等標準，為AutoPIPE贏得了“高品質”的美譽。AutoPIPENuclear功能可為非常重要的安全管網提供符合ASME Class 1、2或3的設計。
