后勤區基礎設施地下部分：主要包括雨污水、電力通訊排管、動力管線等由各單體接入主管網的次級管線，以及整個場地灌溉、照明、電力、安防、通訊等三級管線。此部分管線設計圖紙只是確定相關埋深及走向規定，具體實施均是依據現場進行動態調整。

施工過程中迪士尼投資方更是聘請大量管理團隊服務于項目管理，包括設計團隊、質量團隊、協調團隊、進度團隊、費用團隊、運營團隊等一系列管理團隊。

由于迪士尼項目管理團隊的多元性，地下管線的復雜性，為使得各管理團隊都能對項目過程進行實時性管理控制，各管理團隊能有效的服務于項目工作，BIM在地下基礎設施中的應用顯得尤為重要，使得各管理團隊可實時了解、遠距離操作項目工作，服務于項目的整體前行。

1 地下設施施工難點分析

1.1 場地施工條件復雜

本工程所處場地地下主管網已建設完成，全部進行系統檢測階段，部分管線將在業主要求節點下投入使用。后勤區項目基礎設施與已建管網相互交接，并且與其它總承包商在建管線相互交接，因此場地施工條件極其復雜，需協調各方管線，確定施工順序及相關施工保護措施。

1.2 部分管線信息不詳

由于本工程包含雨污水、電力通訊排管、動力管線等由主管網接入單體的次級管線，以及整場地灌溉、照明、電力、安防、通訊等三級管線。設計圖紙中只有次級管線詳細信息，對于三級管線并無詳細信息，只是說明設計要求，需要根據現場條件在滿足設計要求的情況下對三級管網進行調整施工。其次場地里業主敷設大量臨時供水管線，各總承包商由業主提供的臨水供應點接駁大量管線進入施工現場，管線錯綜復雜。

1.3 多個總承包商的協調

迪士尼樂園由多個主題娛樂片區組成，各個片區由獨立的總承包商同時施工，因此施工過程中的管理協調工作量極其繁重，特別是交界區域的地下基礎設施。通過簡單的圖紙信息，管理者很難快速的判斷各管線的相互埋深關系，很難統一協調相關片區的施工安排。通過BIM模型對交界區域管線的可視化建模，各管線的相關關系一目了然，能有效的協調相關總承包的施工安排。

1.4 多管理團隊的要求

迪士尼管理團隊包括總承包項目管理方、設計團隊管理方、迪士尼業主管理方、迪士尼運營管理方等多管理團隊。各團隊對于圖紙的閱讀深度不一樣，對工程的管理方式不一致。為有效調動各方支持項目順利展開，對地下設施進行可視化BIM深化，各管理方能直觀的了解工程內容，有效的進行管理工作。

2 地下設施BIM應用

2.1 前期地下管線深化的BIM應用

前期通過對設計圖紙的分析，只有次級管線有詳細定位及標高信息，因此以次級管線為基礎完成地下設施的BIM模型繪制。對于三級管線的繪制，在已完成的次級管線BIM模型上，滿足設計對三級管線的埋深軸線大致要求進行碰撞深化處理，最終對三級管線進行全部定位，完成三級管線的詳細化處理。通過前期的管線深化，不但能對地下設施進行全盤掌握，而且BIM可視化的工程交底，使得領導人員能直觀的了解全部工程量及施工重點難點，便于現場管理人員的管理工作。

2.2 業主施工協調中的BIM應用

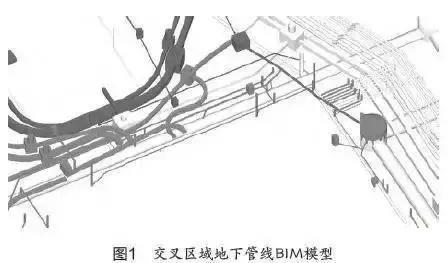

由于迪士尼工程的獨特性，整個園區工程按照娛樂片區劃分為多個總承包合同，且每個片區由獨立的管理團隊負責，擁有各自的總承包合同工期，因此對于交接部分的施工是業主需要特殊關注的部分。依據業主指定的BIM數據模型，各片區完成各自合同內的地下設施BIM建模后，由業主BIM團隊統一協調，將交界部位地下設施進行整合調整，完成該區域的地下管線協調工作。通過協調完成的BIM模型（見圖1），領導層能直觀的了解該區域施工重點、難點，結合各個總承包合同節點，合理安排該區域施工工期，便于各承包商進行工作安排。

2.3 總承包施工中的BIM應用

施工總承包完成BIM模型后，可以直觀的了解地下管線情況，結合場地條件合理安排各自區域需要的施工機械、班組數量，合理進行施工安排及管理。通過BIM可視化模型的觀看，方便與分包隊伍共同進行現場作業交底，施工的重點難點共同探究，便于提前進行準備安排。通過BIM模型材料清單的分析，方便各種材料的統計采購，特別是關鍵節點處管道配件規格、數量能詳細統計出來，用于材料下單，現場依據BIM模型對節點處進行按圖組裝，能有效的降低由于材料問題導致的窩工、返工現象。

2.4 各管理團隊的BIM應用

整個迪士尼項目擁有多個管理團隊，各團隊在完成自己團隊目標下進行平行管理，監理方主要負責現場所有檢驗批、分部分項工程等驗收、質量控制等一系列常規工作；

項目管理公司主要負責總包合同內工程的順利開展，與其他管理團隊、其他交接承包商等的溝通工作；

設計團隊主要負責對圖紙材料的確定，并完成現場部分項工程、重點難點工程施工指導及質量驗收；

質量管理團隊對整個工程質量全盤管理，每日進行現場質量檢查，實時掌握現場施工質量；

運營團隊在業主規定時間也會介入現場管理，確保所有施工按照設計圖紙施工，針對從營運出發考慮，對可能需要調整的設施進行現場確定，及時進行變更處理。

雖然每個管理團隊的目標都是為了推動工程項目順利開展，但各自獨立區別于其他管理方的重點控制。地下管線的復雜平面、剖面圖無法直觀的將全部設施顯示出來，每個人腦海中可能擁有不同的三維模型，通過BIM對管線的深化形成可視化三維空間圖形，各管理團隊能直觀的了解全部信息，便于各自的管理工作。

運營團隊可直接在模型中進行調整確定方案，使之滿足運行需求；

設計團隊根據BIM模型及運營更改方案進行可行性分析出具變更單；

質量管理團隊通過BIM的漫游可視化，使用相關視頻軟件可直接觀看最終完成效果，在現場用于對比，進行智能化辦公。通過BIM模型能使各參與方有效的溝通解決相關問題，提高辦公效率，進行智能化辦公。

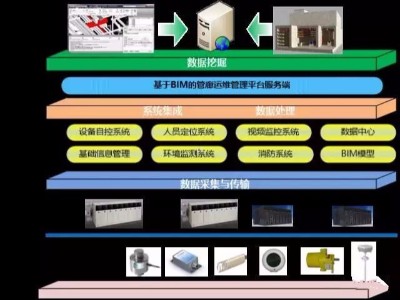

2.5 地下設施竣工圖的BIM應用

由于迪士尼設計將全部管線設施埋設于地下，地下工程錯綜復雜，為使各種管理團隊了解工程進度，應迪士尼業主要求，對于地下完成管線總包商必須每周提交竣工圖，包括竣工管線BIM模型。通過BIM模型的繪制，能對竣工圖進行全面的檢查，確保所有信息完整無誤，為最終項目竣工資料提供一個準確的復核，且為最終的運營方提供一個直觀的可視化模型，便于后期的使用及維護。

3 結語

目前，BIM技術已經逐漸應用于建筑工程設計、招投標、施工及運行維護階段，相應的軟件逐步成熟；從應用范圍看，施工階段的BIM應用主要在建筑裝飾、安裝管線碰撞、工程量計算等方面，關于復雜的地下綜合管線施工應用仍未被重視。隨著地下管線鋪設的越來越多，地下可利用空間越來越少，BIM在復雜地下管線的設計、施工中的應用尤為突出和重要，通過前期的分析、建模，后期的可視化交底、施工，能有效充分的利用地下空間，縮短地下工程的建設周期，并且竣工圖的BIM模型，能方便的用于運行維護，因此可預見的BIM在地下工程中的應用發展前景。
