Smart3D盤點匯總 1

關于 ContextCapture Smart3D

• 安裝包：自己準備
• 使用教程：在這里提供 Smart3D用戶指南（全版）
• 系統要求：必須在 Microsoft Windows XP/Vista/7/8/10 64 位下本機運行。至少需要 8 GB RAM 和 NVIDIA 或 AMD 顯卡支持臺式和機架式計算機，可以使用多媒體或游戲筆記本電腦，但性能會明顯降低
• 更強大的配置：GeForce GTX TITAN

Quadro，bi-Xeon 等

注意事項

• 三維重建很耗電腦，學生黨盡量處理小數據，以免燒機軟件安裝過程報錯

軟件安裝過程報錯

• 安裝時提示 ：An error occured during the installation of assembly 'Microsoft,VC80.CRT,type=“win32”,version=“8.0.50727.6195”,publickeyToken=“1fc8b3b9a1e18e3b”,processor Architecture=“amd64”,Please refer to Help and Support for more information.原因是缺少VC運行庫。
• 考慮電腦硬件是否老化，缺少相關組件，建議重新裝一臺高配置、高性能塔式電腦

軟件正常安裝但無法啟動

• 嘗試選中 ContextCapture Master，右鍵以管理員方式啟動
• 嘗試關閉360等殺毒軟件（在任務管理器徹底關閉），Windows 10 下關閉Windows Defender ，重新安裝軟件
• 嘗試將當前Windows 賬戶從標準用戶切換到管理員賬戶
• 嘗試重啟電腦后以管理員方式啟動

空三剛開始就失敗

• 考慮ContextCapture Engine 是否打開，嘗試關閉后重新打開

• 考慮相片數量是否過多（比如說在 10000 張以上，此時系統內存是個瓶頸）

• 考慮修改 Jobs queue 路徑（打開 ContextCapture Setting，將 Job queue directory 切換到別的路徑，重新嘗試；如果還不行的話再切換回去繼重新嘗試）

• 上述方法不行，則考慮相片本身問題或者重新安裝軟件

空三最終失敗

• 在 Extracting KeyPoints 失敗，重新處理
• 在 Selecting Pairs 失敗，重新處理
• 在 Pass one 失敗，考慮是否在空三設置選擇了 Two pass，如果是，改成 One pass 重新運行
• 空三在 initializing orientation 時報錯（檢查控制點的坐標是否正確，檢查所刺像控點位置是否正確！?。。?/span>

• 在 Matching tie points 失敗，重新處理

• 在 Performing bundle adjustment 失敗，重新處理

• 其他，原因未知…

建模失敗

• 考慮是否分瓦片

• 考慮是否超過電腦最大內存，若是，請修改
• 嘗試換一塊顯卡

集群處理無法正常運行

集群操作請看我的另一篇博客：ContextCaptureMaster/Smart3D 集群處理詳解

干貨｜Smart3D集群處理詳解及錯誤盤查

samrt3D集群設置

• 是否將建模任務設置成分瓦片處理（新版本的軟件空三也可集群處理）

• 是否在同一局域網（家庭組）

• 是否在主機、副機都映射到相同的磁盤

• Job queue 的設置是否正確

Smart3D盤點匯總 2

1. 請問有Smart3D Win32的安裝包嗎

smart3d本身就沒有win32位的按照包。。。。

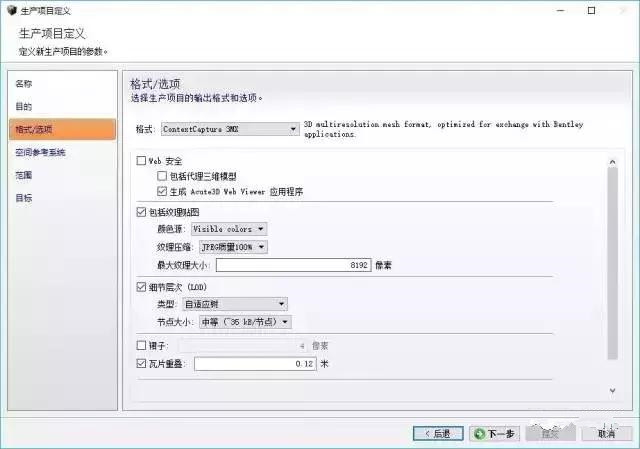

2. 瓦片重疊是有啥區別

如果提交的production分塊了，分tile了，兩個相鄰tile會有一定的重疊來避免裂縫。

3. 做過飛行動畫的經驗

飛行動畫和smart3d本身沒有什么關系，和數據查看軟件關系比較大。比如Wish3D、LocaSpace、ArcGis、skyline、supermap等等。

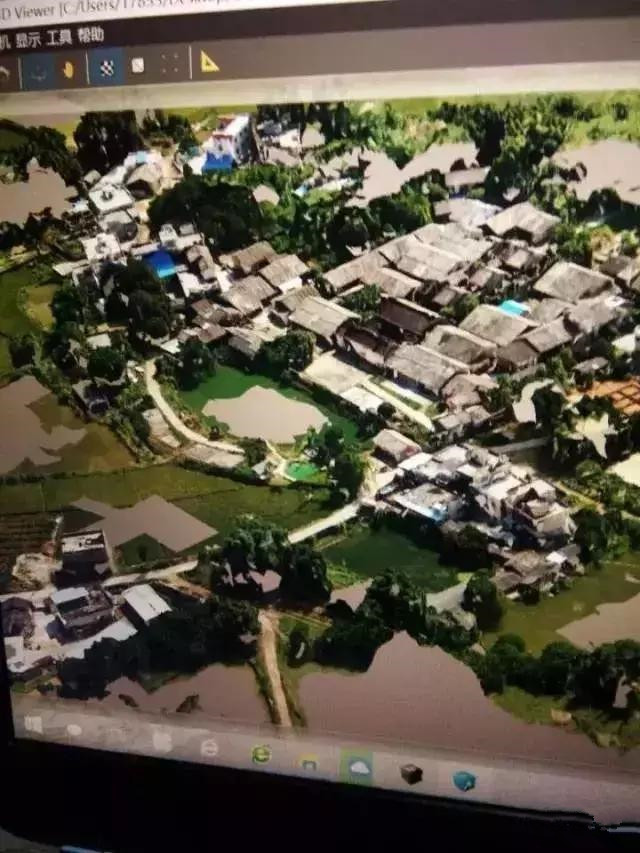

4. 做出的模型不完整是什么原因？

如果是有空洞，情況1：空洞附近沒有特征點，比如是白墻、水面、純色的內容，情況2:照片本身覆蓋不全；情況3：個別瓦片生成失敗。

5. 30臺電腦 一起跑快 還是分兩個集群快一些？求大神指點

集群的效果不能以臺數來衡量，和集群架構相關。集群可以提速的原因在于多臺機器同時處理，但需要保證磁盤的IO能夠跟得上、然后局域網內所使用的路由或者交換機能夠達到相應的指標。如果100臺機器同時處理一個工程，結果使用的是50M的路由，磁盤讀寫速度是60M/s，那所有機器同時訪問的效率基本就是50/100，平均每臺機器的讀寫速度只能達到0.5M每秒。意義本身就不大了。

6. 導入POS時總是導不進去，報錯

正常應該是格式有問題，嘗試改一下編碼格式，比如ansi或者utf-8.盡量不要出現中文。

再或者直接使用LocaSpaceViewer把pos寫到照片里面。

7. cc的比例尺在哪里設置

對于沒有pos的照片處理生成的模型單位是“單位”。就是無單位狀態。如需設置比例尺，可以在reconstruction下進行設置，設置兩個點，然后給出一個距離，則所有的模型的比例尺就都正確了。比如一個房屋模型，知道窗戶高度是1.5米，則設置完之后再測量窗戶高度就是1.5米。

8.cc里邊的多少多少 “單位” 是什么情況

對于沒有pos的照片處理生成的模型單位是“單位”。就是無單位狀態。

9. 模型精度 是怎么算的？

模型精度，比例尺、分辨率直接的關系請參考

講解｜傾斜影像的分辨率與矢量數據比例尺之間的關系

10.max導出osg格式的文件，能導入smarter3d嗎

一般不建議這么做。smart3d本身就支持生成osgb格式的文件。如果是用來修模，建議使用obj格式。

11. 有知道在模型上怎么加水印的嗎？

方法很多，1：航拍之前直接拿噴劑在地面上噴寫。。。。2：用盜版的smart3d會自帶水印。3：使用修模的方法，直接在3dsmax里面放一個文字作為模型疊加到模型之上，再導入smart3d，成果文件會自動把紋理貼到文字上【就成了立體水印】。

12. 分塊時候設置多大內存合適

一般是機器配置的內存總量減去系統所占的內存量。

13.smart3d工程文件無法打開

如果是工程文件損壞則基本沒治。如果是版本不對，建議更換版本。

14. 加了控制點做空三 空三錯層 有什么辦法解決

方法1：補拍照片，一般錯層是重疊度不夠?qū)е隆７椒?：直接刪除導致錯層的照片。方法3：添加tiepoint。

15. 水面約束的以后，生成的水面不是高了就是低了，有什么辦法，一次就正好的？

給范圍約束的時候設置好高度。比如先從空三成果里面量測出一個需要的水面高度，然后給kml文件賦予這個高度即可。

16. 哪位大神可以提供一些傾斜影像，寫文章需要用一下

網上一搜一堆。。。。

17. 比如1萬張傾斜影像，每張影像約5M，通過contextcapture生成的成果數據的數據量有多大？有沒有一個大概的估算方法或者公式。

和實際的地理狀況關系很大，平坦地區體積小，變化大的地區，體積大。

18. smart3dviewer打開s3c索引違建，為什么打開就出錯呢

一般是smart3dviewer的版本不對導致。

19.做完空三后 這個地方的焦距還會變的？是不是我哪里弄錯了？感應器尺寸沒寫對？

屬正?，F(xiàn)象，空三會做一定程度的自適應

20.S3C軟件認中文路徑嗎？建立工程的時候，同事把工程名 弄成 中文了

建議告別中文路徑

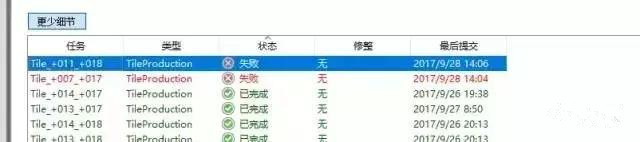

21.剩兩瓦片一直提交都失敗

分析1：是否內存占滿了導致。如果是集群處理，建議把配置低的機器先停掉。

分析2：如果還不行，建議新建一個reconstruction，保持所有配置不變，只提交這兩個production，一般可解決問題。

22. Smart 3D 模型跑一半，就不動了，引擎都開不了了

直接重啟機器就好

23.smart計算怎么聯機

集群設置非常簡單，設置文件共享，配置共享磁盤，保證所有的集群內的機器抓任務的目錄一致即可。

干貨｜Smart3D集群處理詳解及錯誤盤查

samrt3D集群設置

24.我現在要做個報價，想了解下大面積傾斜攝影多少錢一個平方公里

大多數承接商都根據具體地形情況，精度要求綜合報價。

25. Smart3D生成模型如何分塊最合理？

越大越好（前提是機器內存吃得消）

26. OSGB+S3C索引的成果和Acute3D Viewer的安裝包（32和64）提交給客戶，客戶安裝好后打開成果，卻是一片空白，成果在自己公司好幾臺電腦上都能正常打開。問一下是不是電腦配置原因？最低可以打開成果的配置是什么？是不是還有適應最低配置電腦的打開方案？

建議配置：i5cpu，8g內存，nvidia（非quado）獨立顯卡

最好的方案是瀏覽器打開，比如wish3d、wish3dEarth這種情況之下只要用戶有微信、QQ、或者支持h5的瀏覽器就可以

一般情況下，8g內存，i3以上cpu，nvidia非quadro顯卡都沒問題

27. 好，那個合并模型教程上說的直接合并文件夾，我這邊合并之后打開沒有顯示，是什么情況

接合并文件夾是有前提的，分塊方式、中心點必須完全一致

合并文件夾之后，建議先使用LocaSpaceViewer打開看看

或者直接上傳到Wish3D看看效果

如果想用smart3d直接打開成果，需要重新編輯s3c文件

因為你的s3c文件是沒有包含你新生成的

28.機載pos只有一組，做成三組pos之后 導入cc 3d查看器里 左右鏡頭和下視 基本重合，沒有45°夾角 是什么原因

只導入了pos沒有導入姿態

正常不要姿態也是可以的，建議不要姿態

29. 有smart3d的詳細教程嗎

Smart3D軟件的一些小知識

【技術分享】常用軟件—ContextCapture（Smart3d）小技巧：合并模型、水印制作及OSGB索引

干貨視頻｜用手機玩轉Smart3D官方教程教你做出驚艷模型

30.我高空航拍一個區域后想把地面的建筑物和物體精細化。期間用了單反和飛行器（幾種不同高度）。是把所有相片導入一起處理，還是分開處理后合再合并分塊？

一起處理

31.連接點是根據圖片特征來計算的嗎？高空航拍的照片和地面拍的照片會不會因為距離遠了、分辨率低了、色差大而建立不起連接點？

會出現這樣的情況，建議分辨率差異不要太大，如果確實大，中間可以加一層。

32.請問我想把一個區域精細化三維建模，首先150米高空正視角拍攝，然后70米高度45°視角拍攝，最后地面用單反平行拍2米以下的部位。這樣做出來的模型精度會不會好一點？

能保證地面的照片重疊度和空中的照片重疊度能識別就好。能識別到一起，效果肯定好很多。地面拍照講究比較多。

33. 請問，s3d建模，五鏡頭照片數據，編輯pos數據時，照片名稱是以哪一組數據為準？

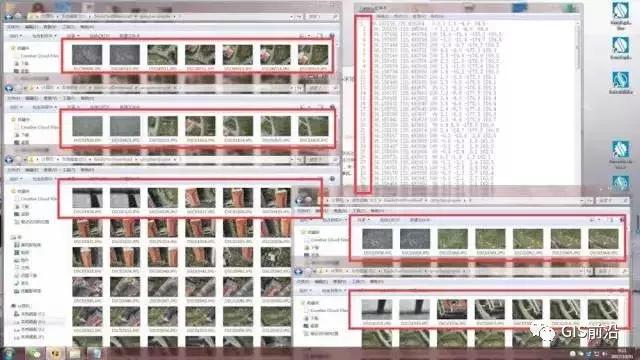

比如下圖，五組照片名稱各不相同，每組都是134張照片，一共670張照片，而pos文檔里，就是用簡單的12345命名，且只有134行數據。

我也是這么以為的，但數據是我從網上找的，照片有五組，但pos只有一組，我就不知該怎么辦了

自己改名字就可以了啊

5組照片共用一組pos

34.為什么osgb文件經過處理后在smart3里面打不開，在osgviewer里面卻能打開？

可能是smart3d采用的osg版本低于你用的osgviewer

35.我的是cnctp04040533en是桌面版還是集群版呢？

從3.2版本以后默認都支持集群，只是需要配置一下即可
