CATIA是一款領先的計算機輔助設計（CAD）軟件。CATIA在航空航天、汽車、船舶、消費電子等眾多行業得到了廣泛應用，為設計師和工程師提供了從概念設計到詳細設計的全周期開發工具。

CATIA軟件以其強大的曲面造型功能、靈活的操作界面和豐富的設計模塊而著稱。它支持從二維草圖到三維模型的快速創建，并提供了一系列工具用于編輯、分析和優化設計。CATIA的模塊化設計使得用戶可以根據需要選擇適合自己的模塊，如零件設計、曲面設計、裝配設計、工程圖設計等，從而高效地完成各種設計任務。

CATIA軟件還具備強大的知識工程功能，允許用戶定義設計規則、約束和模板，并將其應用于設計過程中。這不僅可以提高設計效率，減少錯誤和重復工作，還可以確保設計的一致性和質量。此外，CATIA還支持與其他CAD系統的數據交換，方便用戶在不同系統之間共享和傳輸設計數據。

除了設計功能外，CATIA還提供了多種仿真和驗證工具，如有限元分析、運動仿真、流體動力學分析等。這些工具可以幫助設計師在設計階段評估產品的性能，確保設計滿足要求，并優化設計方案。

下面，我們一起來看看CATIA如何利用其設計和分析等功能提高工程效率。

一.設計功能

CATIA提供了廣泛而強大的設計功能，以滿足從概念設計到詳細設計的全周期開發需求。以下是CATIA的一些主要設計功能：

1.零件設計：在二維平面草圖的基礎上，使用實體特征（如凸臺、凹槽等）創建三維模型。允許設計人員靈活運用多種方式進行設計，并在設計過程中或完成后進行參數化處理。

利用CATIA的混合建模、特征關聯和靈活的布爾運算功能，可以快速創建和修改設計。同時，通過參數化設計，可以快速調整設計，避免重復工作。

2.曲面設計：根據基本線作為設計骨架與多個曲面特征組合，設計復雜的模型形狀，如地形地質模型等。
利用CATIA的曲面設計工具，可以快速創建和編輯復雜的曲面模型。通過精確控制曲面的形狀和細節，可以確保設計的準確性和美觀性。

3.工程圖設計：由創成式工程繪圖（GDR）和交互式工程繪圖（IDR）組成，可以快速從三維零件和裝配產品生成相關聯的工程圖紙。
利用CATIA的工程圖設計功能，可以快速生成準確、詳細的工程圖紙。通過關聯三維模型和工程圖紙，可以方便地進行后期修改和更新。

二.分析功能

CATIA還提供了豐富的分析功能，如有限元分析、運動仿真等，用于驗證設計的可行性和性能。這些分析功能可以幫助設計師發現潛在問題并進行優化，從而提高設計質量。以下是CATIA常用的分析功能：

1.有限元分析（FEA）：CATIA提供了有限元分析功能，幫助設計師對產品的結構進行應力、應變、位移、振動等分析。
通過有限元分析，設計師可以了解產品在不同載荷條件下的響應情況，預測產品的性能，從而進行結構優化和改進。

2.結構分析：CATIA支持多種結構分析，如靜力學分析、模態分析和疲勞分析等。
結構分析有助于工程師評估產品的強度、剛度、穩定性等性能，確保產品設計的合理性。

3.流體力學分析：CATIA可以進行流體力學分析，模擬和分析液體和氣體在結構內部的流動。
通過流體力學分析，設計師可以評估流體的速度、壓力和湍流等參數，研究流體的升力、阻力和熱傳導等特性，優化產品的流體動力學性能。

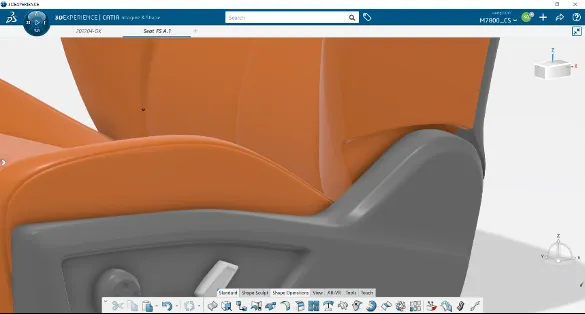

4.表面建模與分析：CATIA支持表面建模和分析，用于創建和編輯復雜曲面。
表面建模功能使設計師能夠創建平滑的曲面，并通過分析功能如曲面曲率、最小曲率半徑和曲面偏移等，提高設計的精度和質量。

5.運動仿真與優化：CATIA可以進行運動仿真和優化，模擬產品的運動過程并優化其性能。
通過運動仿真，設計師可以了解產品的運動軌跡、速度、加速度等參數，從而進行結構優化和性能提升。

6.裝配設計分析：CATIA支持裝配設計分析，幫助用戶創建和管理多個零件的裝配。
通過裝配設計分析，設計師可以更好地理解產品的結構和功能，確保各零件之間的配合和協調。

7.虛擬現實分析：CATIA支持虛擬現實技術，使設計師能夠在虛擬環境中評估和驗證產品設計。
虛擬現實分析為設計師提供了一個直觀、逼真的設計驗證平臺，有助于發現潛在的設計問題并進行改進。

三.其他功能

除了上述設計和分析功能外，CATIA還可以利用下述功能提高工程設計和分析效率：

1.使用設計模板和標準件：創建并使用設計模板和標準件庫，可以大大加速設計過程。這些模板和庫包含了預定義的設計元素和參數，可以快速生成符合要求的零件和裝配體。通過調整參數，可以快速修改設計，避免從頭開始的重復工作。

2.合理組織設計文件：良好的文件組織結構有助于提高團隊的協作效率和文件查找速度。使用適當?shù)奈募A和命名規則，將設計文件分門別類地存放，確保文件整齊有序。同時，利用CATIA的版本控制功能，可以跟蹤和管理設計文件的修改歷史，避免版本沖突和混亂。

3.團隊協作與溝通：在團隊中使用CATIA時，確保團隊成員之間的良好溝通和協作。利用CATIA的共享功能，確保團隊成員可以共同參與設計過程，及時共享設計文件和信息。同時，建立有效的溝通機制，及時解決問題和反饋意見，提高團隊協作效率。

4.持續優化設計流程：不斷總結和優化設計流程，找出其中的瓶頸和浪費點，采取針對性措施進行改進。例如，可以通過自動化工具或腳本語言簡化重復性的設計工作；利用標準化和模塊化的設計方法提高設計質量和效率等。
