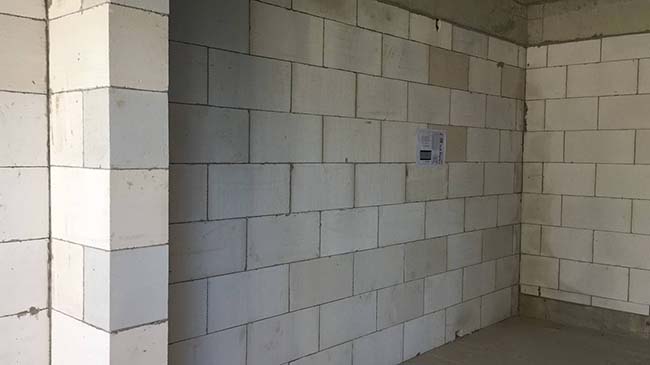

砌體排磚是指在磚砌建筑過程中，依據設計要求，通過精確的測量來確定軸線和門窗洞口的位置尺寸線，并依據這些尺寸線進行磚塊的排列和布局。這一過程是砌筑工程的基礎，直接影響砌筑質量、材料損耗和施工效率。


砌體排磚步驟
砌體排磚是砌體工程施工中的重要環節，其步驟需要精確且有序地進行，以確保施工質量和效率。
1.前期準備
1）材料驗收與存放
砌塊、砂漿等材料應具有產品合格證書、性能檢驗報告，并進行取樣驗收。
砌塊堆放應下墊上蓋，堆放高度不得高于2m，以防止砌塊受損。
砂漿應使用預拌砂漿存儲在砂漿罐內，以保證其質量。
2）現場清理與測量放線
清理施工現場，確保無雜物影響施工。
根據設計圖紙進行測量放線，確定墻體的位置和尺寸。
2.排磚規劃
1）編制排版圖
根據結構凈高、凈寬編制排版圖，按照材料消耗最小原則進行規范排版。
確保門窗、電箱等預留位置的合理性。
2）設置排磚參數
在排磚軟件（艾三維砌體排磚軟件）中設置砌體磚、塞縫磚、導墻磚的規格及排布方式。
設置水平灰縫、豎向灰縫、距邊灰縫等參數，確保砌體的整體質量。

3.砌體排磚深化設計
通過運用“艾三維砌體排磚軟件”，可以高效地實現砌體工程的深化設計，從而優化砌體排磚方案，顯著減少現場施工中的返工現象與材料浪費。該軟件具備強大的自動化功能，能夠精準統計并分類各種尺寸的砌體工程量，為工廠化定制加工提供了極大的便利，進一步提升了施工效率與成本控制能力。

軟件詳情：砌體排磚軟件|基于BIM的參數化自動排版設計技術
4.施工注意事項
1）砌筑當天應對砌塊砌筑面灑水濕潤，相對含水率以40%-50%為宜。
2）材料選擇：盡量選擇質量好的磚塊和砂漿材料，斷磚、裂縫磚不得上墻，確保砌筑質量
3）灰縫厚度控制：采用普通砂漿時灰縫厚度不應超過15mm，勾縫應隨砌隨勾，不允許通縫、假縫、瞎縫。
4）頂砌預留：不得一次砌筑到頂，預留高度在20cm左右，填充墻砌筑14天后才可以進行頂砌。
5）構造柱設置：洞口寬度>2m 兩側、砌塊墻體的長度>5m 時，應設鋼筋混凝土構造柱。
6）施工環境：注意施工環境的溫度和濕度條件，避免在極端天氣下施工。

為什么砌體排磚要深化設計
隨著科技的進步，傳統的排磚方式逐漸被更為先進、高效的BIM砌體排磚深化技術所替代。這一技術革新帶來了以下顯著優勢：
1.提高施工效率與質量
1）減少返工與浪費：通過深化設計，可以預先發現并解決設計圖紙中可能存在的問題，如各專業之間的矛盾、施工難點等，從而減少施工過程中的打鑿、返工現象，避免材料浪費，提高施工效率。
2）優化排磚方案：深化設計可以對砌體排磚方案進行優化，確保排磚合理、美觀，同時減少砌體施工中的誤差和不確定性，提高施工質量。

2.滿足施工要求與規范
1）符合設計藍圖與施工規范：深化設計是在設計藍圖的基礎上，結合施工規范的要求，對原設計進行細化、補充和完善，確保施工過程中的每一步都符合設計要求和施工規范。
2）解決圖紙過粗問題：有時設計圖紙可能過于簡略或存在模糊之處，通過深化設計可以對這些問題進行明確和細化，確保施工人員能夠準確理解設計意圖并進行施工。
3.滿足個性化與美觀需求
1）滿足個性化需求：現代建筑不僅要求滿足基本的使用功能，還要求具有個性化特點。通過深化設計，可以根據項目的具體情況和業主的需求，對砌體排磚方案進行個性化設計，以滿足不同項目的特殊需求。
2）提升美觀度：合理的排磚方案不僅可以提高施工質量，還可以提升建筑的美觀度。通過深化設計，可以對排磚方案進行精細化設計，使建筑物的外觀更加整潔、美觀。
4.實現成本控制與效率提升
1）控制成本：通過深化設計，可以對施工過程中的各項費用進行預算和控制，避免不必要的浪費和支出。同時，合理的排磚方案可以減少材料的使用量，從而降低施工成本。
2）提升效益：深化設計可以提高施工效率和質量，縮短施工周期，從而降低項目的總體成本。同時，通過提升建筑物的美觀度和使用功能，可以提升項目的市場價值和競爭力，從而實現更好的經濟效益和社會效益。

基于BIM的砌體排磚深化軟件

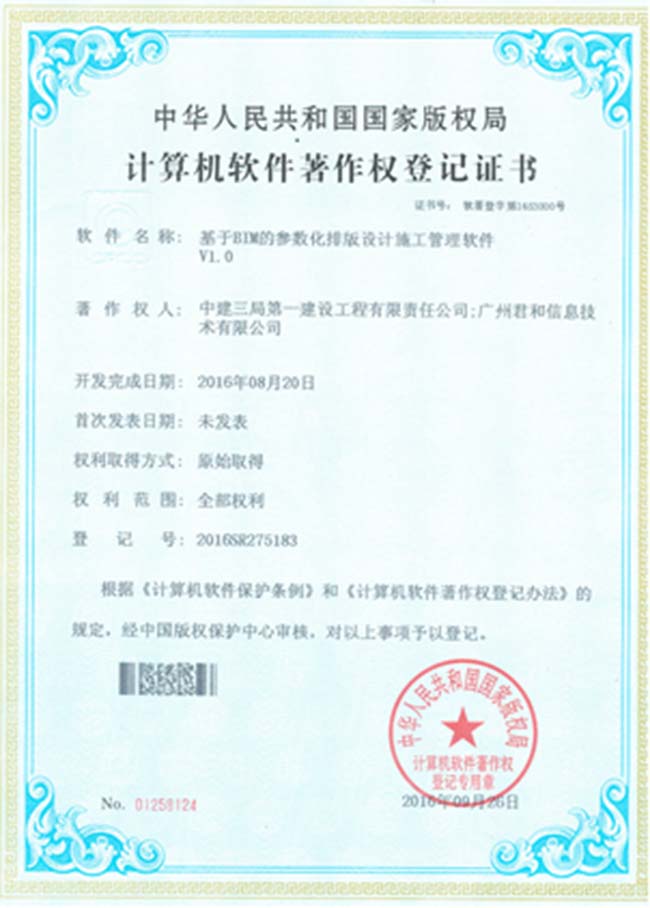

為了砌體工程的深化設計，我司聯合中建三局第一工程局有限公司，基于BIM的砌體參數化排版設計專利技術，研發了砌體排磚軟件。

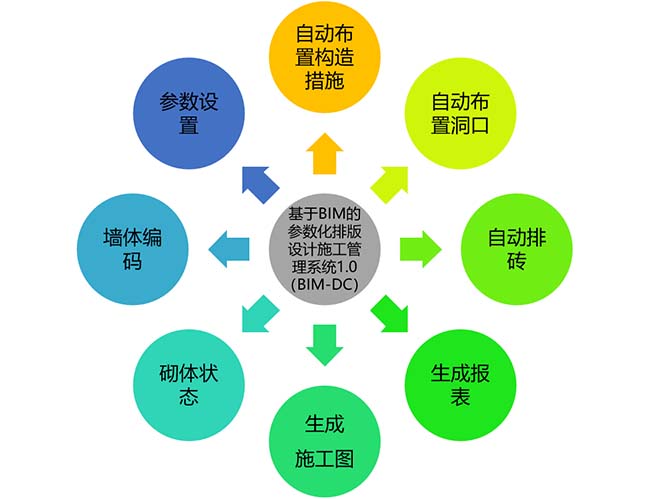

砌體排磚軟件是一款砌體深化設計軟件，具有參數設置、自動布置構造措施、自動布置洞口、自動排磚、生成報表、生成施工圖、砌體狀態以及墻體編碼八大功能。

參數設置
1.自動布置構造措施：構造柱、圈梁、過梁、窗臺壓頂、門窗洞口固定塊。
2.自動布置洞口：門洞和窗洞尺寸及定位。
3.自動排磚：砌塊種類、底部導墻、水平灰縫、垂直灰縫。
在進行砌體自動排磚前，先設置好構造措施、門洞及砌體相關參數設置，再通過相應的功能鍵實現自動排磚。

自動布置構造措施
根據“參數設置”已設置好的構造措施參數，選擇“自動布置構造措施”功能鍵后，點選需要布置構造措施的墻體，自動的根據編程算法，自動識別后，在相應砌體墻上自動布置造柱、圈梁、過梁窗臺壓頂、門窗洞口固定塊等構造措施。

自動布置洞口
根據“參數設置”已設置好的門窗洞口尺寸及位置，采用“自動布置洞口”，選擇需要排布砌體的墻體，一鍵自動在模型中相應墻上按照預先設置好的門窗洞口參數自動生成洞口。

自動排磚
根據“參數設置”已設置好的砌體材質、灰縫厚度等，利用甲方提供的相應算法，在模型中相應砌體上自動排磚。

生成報表

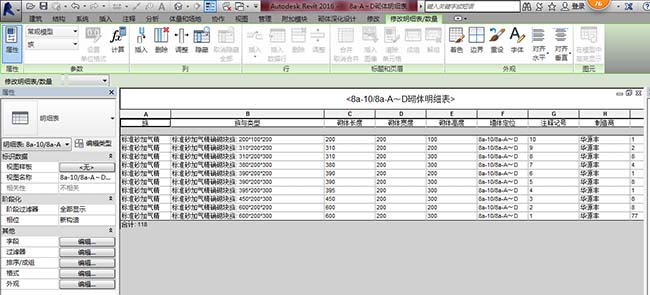

一鍵生成砌體墻工程量表、抹灰量表及基于位置的各構件明細表。報表中包含砌塊類別、尺寸、定位及墻體編號、制造廠商和砌塊數量。

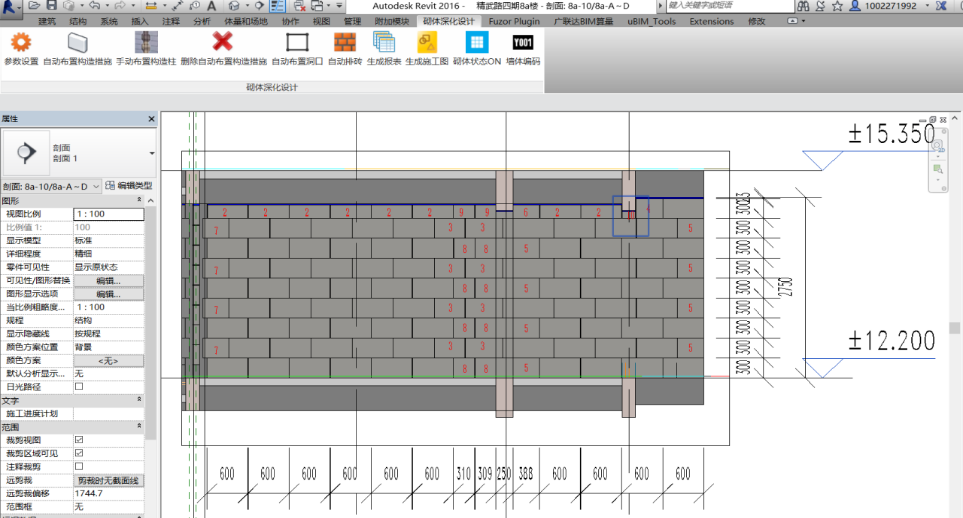

生成施工圖

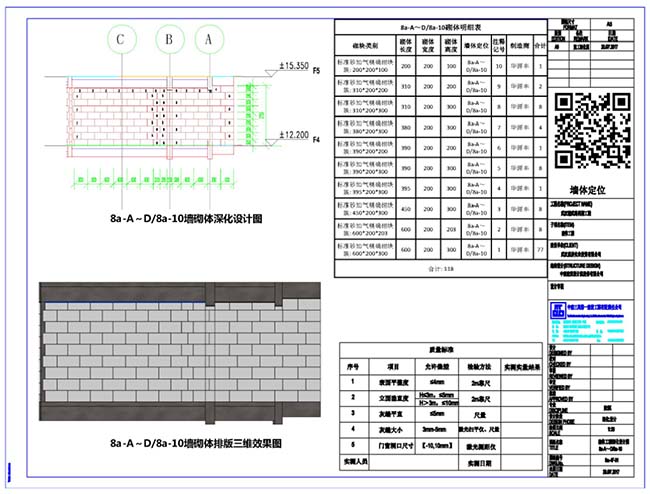

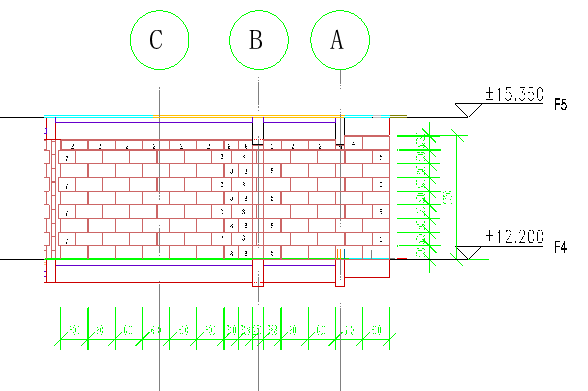

利用“生成施工圖”一鍵點選已完成砌體排版的墻，即可自動生成砌體墻的深化設計圖紙，包括二維深化設計圖、三維效果圖、砌體明細表、質量驗收標準、墻體定位信息等。

自動生成砌體墻的深化設計圖紙可作為報審圖紙，也可以直接用于現場施工交底。現場通過將深化圖紙粘貼到待砌筑相應的砌體上，同時通過手機APP掃描二維碼信息，可以查詢砌體的二維深化設計圖、三維效果圖、砌體明細表、質量驗收標準、墻體定位信息等。

砌體狀態

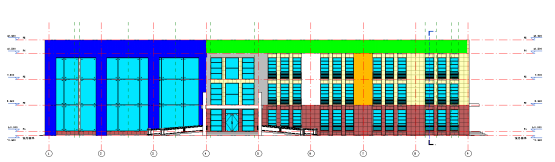

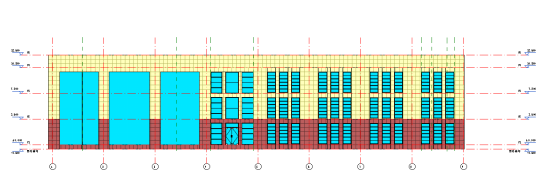

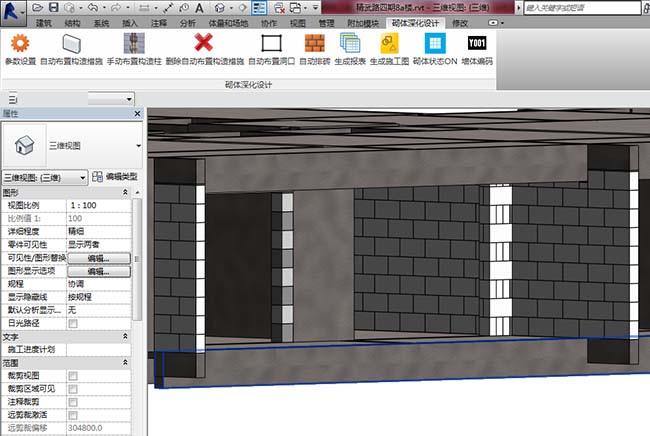

“砌體狀態”是一個狀態按鈕，用來表示砌體的下列狀態：深化設計（灰色）、生產（白色）、運輸（綠色）、現場安裝（藍色）以及驗收完成（橙色）。

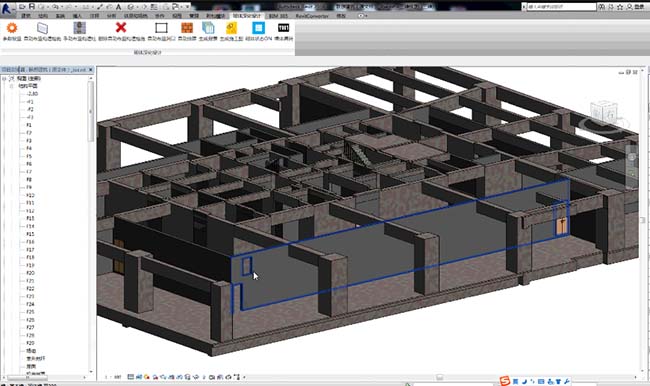

未顯示砌體施工狀態
點擊后效果：

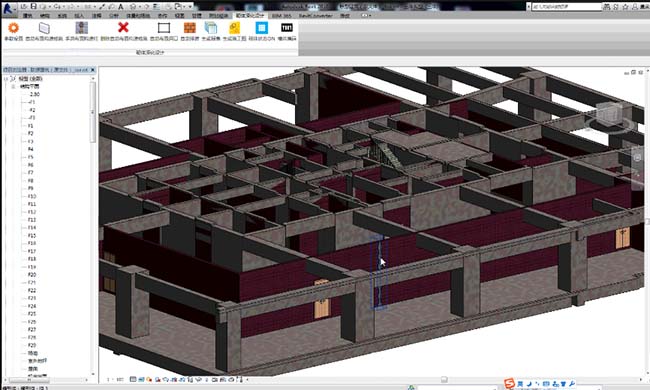

顯示砌體施工狀態
墻體編碼
點擊此按鈕后，會遍歷當前視圖中的所有墻體，并按照墻體與軸網的位置關系，為墻體進行編碼，包括：
工程名稱：為此項目的名稱
樓棟：此墻體所屬的樓棟的編號
樓層：此墻體所有的樓層
墻體類型：墻體的族類型

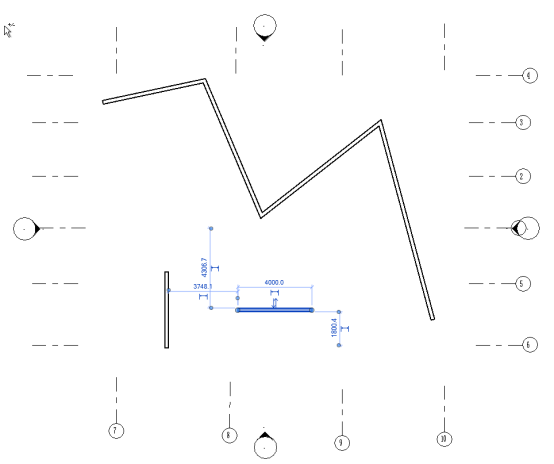

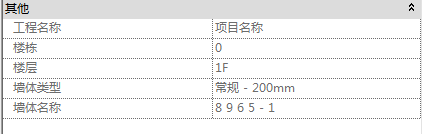

墻體名稱：按照“豎直軸網 水平軸網 – 墻體編號”的方式命名。如下圖中選中的墻體，位于豎直軸網8，9之間，同時位于水平軸網5，6之間的第一個墻體，所以運行“墻體編碼”命令后，會添加如下圖所示的一系列共享參數，其中墻體名稱為“8 9 6 5 - 1”

軟件詳情：砌體排磚軟件 | 基于BIM的參數化自動排版設計技術

綜上所述，砌體排磚作為砌筑工程中的核心環節，其重要性不言而喻。隨著砌體工程深化設計技術的不斷革新與智能化發展，砌體排磚工程正逐步邁向更加高效、精準的施工新階段。
