線性分析與非線性分析的區別

線性分析：指在分析過程中，外載荷與模型的響應之間為線性關系，且去掉載荷后，模型能夠恢復至初始狀態。

非線性分析：指在外載荷作用下，系統的響應（如應力、應變、位移）與載荷之間不滿足線性關系，或者系統的剛度隨變形而變化的分析方法。

兩者的區別

1.基本假設：線性分析：假設系統的響應與激勵之間是線性的。

非線性分析：不假設系統的響應與激勵之間是線性的，而是考慮非線性關系。

2.適用范圍：線性分析：適用于行為簡單、穩定性良好的系統。
非線性分析：適用于行為復雜、包含非線性效應的系統。

3.數學工具與方法：線性分析：主要依賴線性代數、微積分等數學工具，以及線性回歸、線性控制理論等工程方法。
非線性分析：涉及的數學工具更復雜，包括微分方程、偏微分方程、動力系統理論等，以及數值計算方法。

4.計算復雜度：線性分析：計算相對簡便，通常可以通過解析方法直接求解。
非線性分析：計算復雜度較高，通常需要借助計算機進行數值模擬和求解。

5.應用領域：線性分析：廣泛應用于科學、工程和經濟學等多個領域，特別是在解決簡單和中等復雜度的工程問題時表現出色。
非線性分析：被廣泛應用于自然科學、工程科學和社會科學等各個領域，特別是在探索復雜系統中的混沌現象、奇異現象和穩定性問題時具有重要意義。


Abaqus非線性分析

Abaqus非線性分析能夠更準確地描述和處理材料、幾何和邊界條件中的非線性行為。

分析類型

1.材料非線性：當材料的應力-應變關系不是線性的時，就需要進行材料非線性分析。這包括了許多材料在特定條件下的行為，如金屬的塑性變形、橡膠的超彈性、混凝土的非線性開裂和壓碎等。在Abaqus中，可以通過定義材料的非線性本構模型來模擬這些行為。

2.幾何非線性：當結構的幾何形狀和尺寸在加載過程中發生顯著變化時，就需要考慮幾何非線性。這通常發生在大變形、大轉角或大應變的情況下。Abaqus中的幾何非線性分析能夠考慮結構的幾何變化對剛度的影響，從而更準確地模擬結構的真實行為。

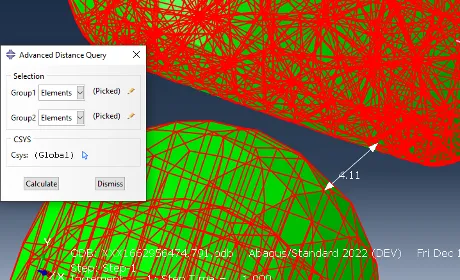

3.接觸非線性：當結構的不同部分在加載過程中可能接觸或分離時，就涉及到了接觸非線性。接觸面積和接觸力隨加載過程而變化，這使得接觸問題變得復雜。Abaqus提供了強大的接觸分析功能，可以模擬各種接觸行為，包括自接觸、面面接觸和點面接觸等。

4.狀態非線性（也稱為路徑相關性或歷史依賴性）：某些材料的性質或結構的響應不僅取決于當前的應力狀態，還取決于它們的歷史狀態或加載路徑。例如，土體的固結過程、金屬的蠕變和松弛等都屬于狀態非線性問題。Abaqus能夠模擬這些具有歷史依賴性的非線性行為。

5.非線性動力學：在動態加載條件下，結構可能表現出非線性響應，如振動、沖擊或爆炸等。Abaqus提供了隱式和顯式兩種非線性動力學求解器，以應對不同類型的非線性動力學問題。隱式求解器適用于靜態和低頻動態問題，而顯式求解器則適用于高速?zèng)_擊和高度非線性問題。

6.組合非線性：在實際工程中，許多結構同時受到多種非線性因素的影響，如材料非線性、幾何非線性和接觸非線性等。Abaqus能夠同時考慮這些非線性因素，進行組合非線性分析，以更準確地模擬結構的真實行為。

分析特點

1.復雜性：非線性分析需要考慮更多的變量和因素，如材料的非線性本構關系、幾何形狀的變化、接觸條件的改變等。

2.計算量大：由于非線性分析需要迭代求解，且每次迭代都可能需要重新計算整個模型的響應，因此計算量通常比線性分析大得多。

3.結果準確性高：非線性分析能夠更準確地模擬實際工程問題中的復雜現象和行為，提高分析結果的準確性和可靠性。

分析步驟
Abaqus非線性分析通常包括以下幾個步驟：

1.前處理：

創建幾何模型：使用Abaqus/CAE等建模工具創建結構的幾何模型。

定義材料和截面屬性：選擇適當?shù)牟牧夏Ｐ?，并定義材料的非線性性質（如屈服強度、硬化規則等）。

裝配模型：將部件裝配成整體模型。

網格劃分：采用合適的網格劃分策略，確保網格質量滿足非線性分析的要求。

創建分析步：設置非線性分析步，并定義相應的輸出變量和收斂準則。

定義載荷和邊界條件：根據實際問題定義模型的載荷和邊界條件。

2.求解：

提交作業進行計算。Abaqus采用增量/迭代技術求解非線性問題，通過不斷調整載荷增量和迭代次數來逼近真實解。

3.后處理：

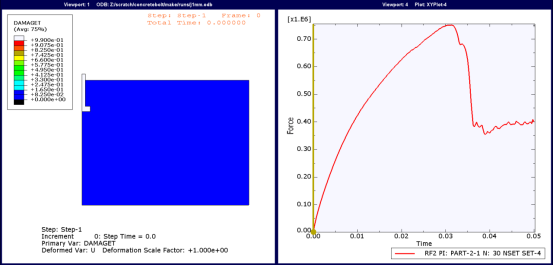

使用Abaqus提供的后處理工具查看和分析結果，如應力、應變、位移分布等。

對結果進行驗證和評估，確保分析結果的準確性和可靠性。

注意事項

1.材料模型選擇：選擇適當?shù)牟牧夏Ｐ蛯?duì)于準確描述物體的非線性行為非常重要。

2.收斂準則：非線性分析通常需要進行迭代計算，因此需要定義合適的收斂準則和容限以確保計算的準確性和穩定性。

3.網格精度：合適的網格劃分對于非線性分析結果的準確性和收斂性至關重要。細化網格可以提高結果的精度，但也會增加計算時間和資源消耗。

4.求解器選擇：Abaqus提供了多種求解器（如標準求解器、顯式求解器等），選擇適當?shù)那蠼馄骺梢蕴岣咔蠼庑屎头€(wěn)定性。

5.接觸問題處理：接觸問題是非線性分析中的難點之一，需要合理設置接觸對、接觸算法和接觸參數以確保分析的準確性。
