壓力管道設計是工程領域中至關重要的一環，它涉及到輸送、分配、混合、分離、排放、計量、控制和制止流體流動等多個方面。本文將介紹壓力管道設計的基本概念、分類、特點、設計原則、應力計算、設計規范以及常用的管道應力計算軟件。

涉及軟件：AutoPIPE

1. 壓力管道設計概述

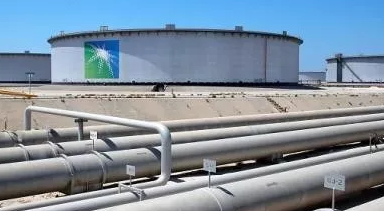

壓力管道是利用一定的壓力，用于輸送氣體或液體的管狀設備，其范圍規定為最高工作壓力大于或等于0.1MPa（G），介質為氣體、液化氣體、蒸氣或可燃、易爆、有毒、有腐蝕性、最高工作溫度高于或等于標準沸點的液體，且公稱直徑大于或等于50mm的管道。



2. 壓力管道分類

根據不同的類別，壓力管道可以分為長輸管道、公用管道和工業管道三類，其中工廠用蒸氣管道屬于工業管道GC2類。

3. 壓力管道特點

①壓力管道是一個系統，相互關聯相互影響，牽一發而動全身。

②壓力管道長徑比很大，極易失穩，受力情況比壓力容器更復雜。

③管道組成件和管道支承件的種類繁多，材料選用復雜。

④管道上的可能泄漏點多于壓力容器，僅一個閥門通常就有五處。

⑤壓力管道種類多，數量大，設計，制造，安裝，檢驗，應用管理環節多，與壓力容器大不相同。

4. 壓力管道設計原則

①符合工藝要求，安全可靠、經濟合理。

②遵守安全與環境保護的法規，滿足安全生產的要求。

③滿足熱脹冷縮所需的柔性。

④控制管道的固有頻率，避免產生共振。

⑤按照管道等級表和特殊管件表選用管道組成件。

⑥整體布局協調，符合相關標準、規范和規程的規定。

5. 壓力管道應力計算

壓力管道的應力計算是設計中的關鍵步驟之一，主要包括以下內容：

①一次應力計算：計算管道在工作條件下的內壓、溫度等引起的應力。

②二次應力計算：考慮管道在不同溫度和壓力下的變形引起的應力。

③管道對設備管口的推力計算：計算管道在各種工況下對設備管口的推力，以保證設備的穩定性。

④管道的最大位移對法蘭和管架的作用力計算：考慮管道在各種工況下的最大位移，以保證管道的安全性。

6. 壓力管道設計規范

壓力管道設計應遵循一系列規范和標準，以確保設計的安全可靠。常用的設計規范包括：

①ASME B31系列標準：包括ASME B31.1、B31.3、B31.4、B31.8等，分別適用于不同類型的壓力管道，如發電廠管道、化工管道等。

②GB 50235-97工業金屬管道工程施工及驗收規范：適用于我國工業金屬管道的設計、施工和驗收。

③GB 50236-98現場設備工業管道焊接工程施工及驗收規范：適用于我國現場設備工業管道的焊接工程施工和驗收。

④GB 50264-97工業設備及管道絕熱工程設計規范：適用于我國工業設備及管道的絕熱工程設計。

⑤SDGJ6-90火力發電廠汽水管道應力計算技術規定：適用于火力發電廠汽水管道的應力計算。

⑥D(zhuǎn)L/T5054—1996火力發電廠汽水管道設計技術規定：適用于火力發電廠汽水管道的設計。

7. 常用管道應力計算軟件

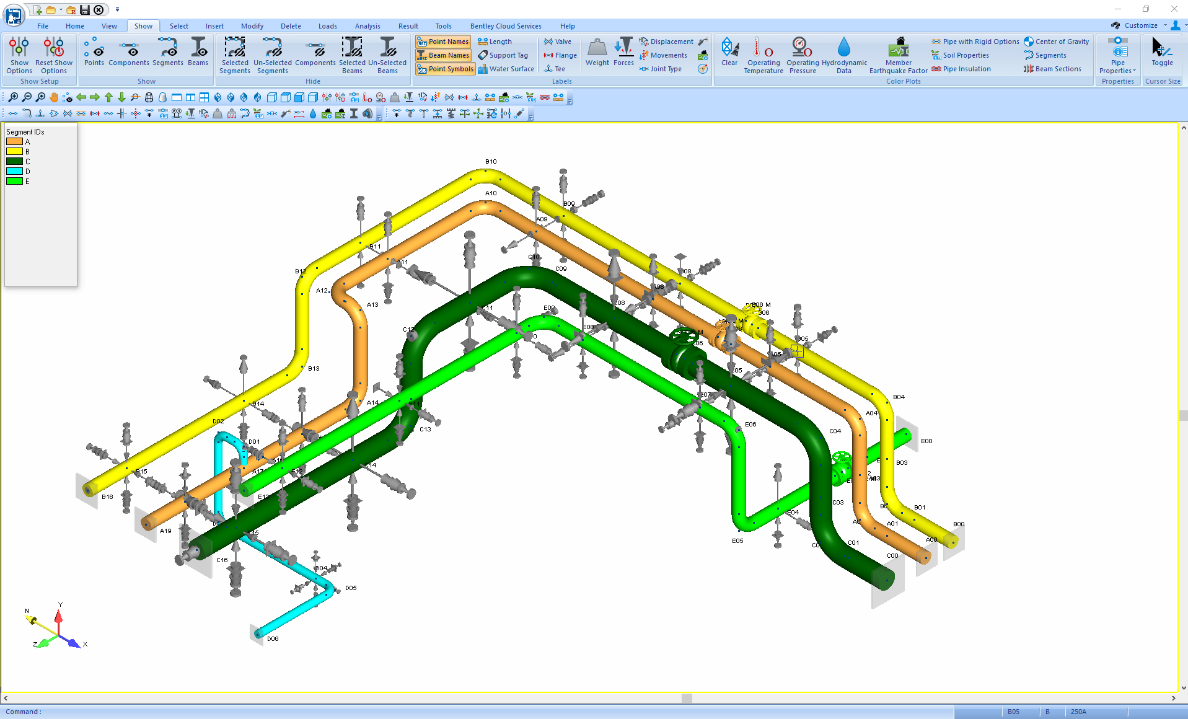

AutoPIPE——專用于管道應力分析的高級綜合軟件工具。它具有豐富的功能和特點，能夠提高工作效率、改進質量控制效果。其功能優勢和作用在壓力管道設計中具有重要意義：

· 元件屬性庫：AutoPIPE包括全面的元件屬性庫，包括管段、大小頭、三通、閥門、法蘭等管件庫，型鋼截面庫以及各種約束條件的管道支吊架庫。這些庫可以提高工程師的工作效率，減少設計錯誤。

· 彈簧吊架設計：AutoPIPE可以分析計算一種或多種操作條件下的彈簧吊架，并根據結果自動選擇廠商數據庫中的彈簧，這有助于工程師進行快速而準確的設計。

· 附屬鋼結構模型：AutoPIPE提供了內置的鋼結構框架分析，用戶可以將結構支撐考慮為管道系統的一個部分進行分析，這有助于綜合考慮管道和支撐結構的相互影響。

· 非線性分析選項：AutoPIPE提供了多種非線性分析選項，如導向支架的摩擦和縫隙、雙線性彈簧吊及埋地管線等。這些選項可以更準確地模擬實際工況，提高設計的可靠性。

· 局部應力計算：AutoPIPE提供接口來對設備管嘴連接處的局部應力進行分析，可選用不同標準進行分析，這有助于工程師更好地評估管道的安全性。

· 有限元分析理論：AutoPIPE采用內置的有限元分析機理來解決管道及其附屬結構的應力分析，用戶不需要具備復雜的有限元理論基礎，能夠快速進行應力分析。

· 動力分析：AutoPIPE包括模態分析、自然頻率分析、反應波譜分析、衰減諧波分析以及時程分析等功能，能夠更全面地評估管道在動態工況下的應力情況。

· 校核標準：AutoPIPE符合通用國際標準，如ASME B31.1, B31.3, B31.4, B31.8等，能夠滿足不同地區和行業的設計要求。

AutoPIPE作為管道應力計算軟件，在壓力管道設計中具有功能優勢和重要作用，能夠幫助工程師快速、準確地進行管道設計和分析，提高設計的質量和效率。如果您有購買或租用壓力管道設計軟件AutoPIPE的需求，請聯系我們，我們將竭誠為您提供服務。
