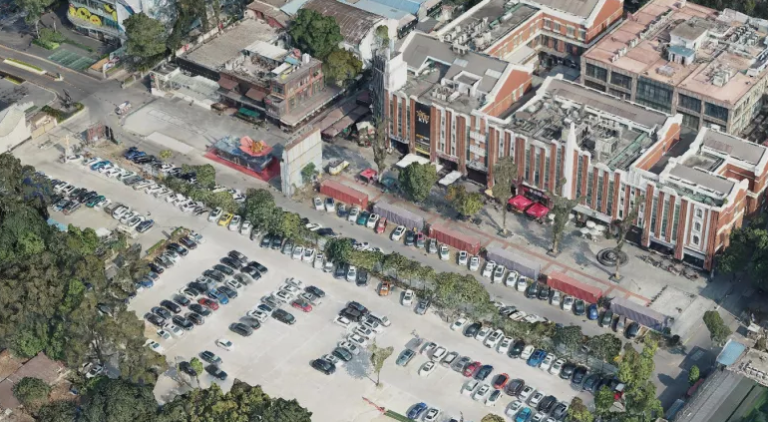

傾斜攝影技術是國際測繪領域近些年發展起來的一項高新技術，它顛覆了以往正射影像只能從垂直角度拍攝的局限，通過在同一飛行平臺上搭載多臺傳感器，同時從一個垂直、四個傾斜等五個不同的角度采集影像，將用戶引入了符合人眼視覺的真實直觀世界。

由于傾斜攝影采用的是航空攝影方式，因此會產生許多影響質量成果的因素。下面，我們一起來看下這些影響因素有哪些。



一、傳感器

影像數據的質量主要為影像色彩的質量。在沒有云、雪、霧和天氣等自然因素的干擾下，評價一幅影像數據質量的好壞主要看其光譜信息是否獲取完整，分解率是否滿足要求。這些因素主要依賴于攝影傳感器的質量。評價一臺傳感器質量主要看其設備參數，傳感器中CCD或CMOS尺寸越大，像元越大，其感光能力越強，成像效果好，獲取的光譜信息越豐富，拍攝的影像數據的色彩也就越自然，分解率也高，但CCD或CMOS尺寸越大，制造工藝也越難，造價也越高。

目前，用于傾斜攝影的設備主要有：載人飛機搭載的專業航攝儀，都基于中畫幅相機制造；無人機搭載的傾斜相機，均基于小畫幅相機制造。所以，在選擇傾斜相機時，不能只關注相機像素，需要從傳感器的各方面入手，依據項目的需求選擇合適的傾斜相機進行作業，使精度和效率均有兼顧。

對于各類傾斜相機，在獲取目標物影像時，還需要按照要求依據成圖比例尺，設計合理的地面分辨率。因后期空三加密中的像點量測、相對定向的精度都直接和地面分辨率有關。

二、分辨率

垂直和傾斜影像的地面分辨率是傾斜航攝儀最為直觀與重要的參數之一，也是直接決定后續三維建模質量的關鍵因素。傾斜影像自動空三時，為了保證量測點的精度，應盡量保證不同影像的分辨率一致，從而側視影像需要裁掉遠端和近端分辨率差異過大的部分，但同時為了保證影像的重疊度，航線設計時需要顧及側視影像的分辨率。因此需對垂直與傾斜視角的影像分辨率進行組合分析。

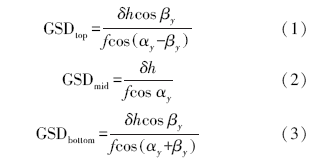

根據垂直影像GSD計算公式GSD=δ*h/f結合傾斜相機主光軸旋轉角度，由以下公式可以得出傾斜影像中心點、近地點與遠地點的大致分辨率。設傾斜影像中心點、近點和遠點分辨率分別為GSDmid、GSDtop、GSDbotton，計算公式如下：

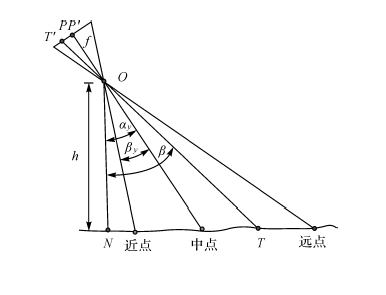

式中，δ為傳感器單像元大??；h為飛行高度；f為相機焦距；αy為傾角；βy=arctan (b/f) 為視場角的一半。傾斜影像的幾何關系如圖所示。



除飛行高度、焦距、像素大小之外，傾角也是影響傾斜影像GSD的一個重要因素。傾角越小，其遠點的分辨率越高，近點、遠點GSD差異也就越小，GSD指標的控制也是影響傾角設計的一個關鍵因素。通常，獲取的傾斜影像與垂直影像中心點地面分辨率應相當，傾斜影像的最小分辨率不宜超過垂直影像分辨率的3倍。

三、相機焦距

相機選擇是影像獲取的關鍵因素之一，決定了所獲取影像質量的好壞 （如影像分辨率、成像的幾何精度等） 和攝影交會角的大小 （與相機視場角和攝影方式有關），將直接影響最終的量測精度。如何搭配下視相機與傾斜相機的焦距，是影像獲取的另一個關鍵因素。

焦距較長的相機，視場角小，可以獲取更多的影像紋理；焦距較短的相機，視場角大，影像變形也越厲害。選擇組合相機焦距時，需要整體考慮下視相機焦距和側視相機焦距的組合選擇。當傾角設置為45°時，一般情況下側視相機的焦距宜為下視相機焦距的1.4倍。因此，傾斜攝影時一般選用側視相機的焦距比下視相機的焦距要長。

四、相機畸變參數

在航空測量中，畸變直接影響測量精度?；儾钍贡粩z物體與影像之間不能保持精確的相似性，造成影像幾何變形。一般的辦法是，固定相機鏡頭，減小相機畸變參數變化對加密成果的影響?；蛘呤峭ㄟ^(guò)建立三維控制場，及時檢測無人機航拍前后的相機畸變參數。



五、天氣

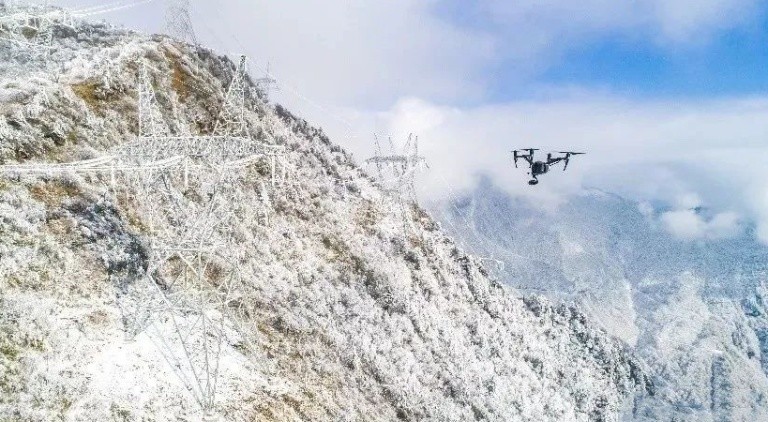

天氣因素會影響圖像質量，主要是風、霧霾，雨雪，當風速過大時，應該考慮停止飛行。首先，風大會造成飛機飛行速度和姿態變化過大，導致從空中所照的照片扭曲程度過大，最終成像模糊。同時會加速飛機動能的消耗，導致縮短飛行時間，最終有可能會在有限的時間內未能完成計劃區域。

天氣對影像質量的影響：

雨水天氣：雨水天氣會導致地面積水，產生破洞；

陰霾天氣：霧霾天會直接影響模型質量（清晰度）；

風向/風速：風向或風速影響無人機的飛行航線和影響攜帶鏡頭的穩定性，直接影響照片成像的清晰度；

太陽高度角：太陽高度角會造成地面陰影和光照度的變化。拍攝日期太早或太晚時，由于太陽斜射，地面陰影較大，光照強度較弱，導致采集到的建筑物背陽，空三匹配精度差，紋理模糊且亮度很低，最終影響建模效果；

同一區域拍攝日期不同會造成的地表影像差異。



水面透明和光滑表面材質的建模對象在生產模型時會產生破洞

最適合拍攝的天氣：

薄云晴天：光亮度和光照度使影像色彩還原度比較好；

無風：保證成像清晰度；

地表干燥：可避免地表干濕度隨時間變化影響影像質量；

無積雪：獲取真實地表影像；

無霧霾：保證清晰度的重要條件；

太陽高度角?。?/b>正中午地面陰影最小。

實際作時，若項目周期長、作業面積大，應盡量避免氣象因素帶來的影響。具體措施如下：

選擇或等待較好的天氣，盡量避免陰影的出現；

盡量縮短同一架次內相鄰航線間的飛行間隔（航行不宜過長）；

盡量縮短同一天內、同一分區內、相鄰架次、相鄰航線間的飛行間隔（要有連續性）；

盡量選擇相同時間點飛行，以避免太陽角度帶來的差異；

盡量縮短同一人物區的作業周期，合理安排飛行計劃。



不同日期以及天氣拍攝的照片導致模型合并的時候出現明顯的色差

六、重疊度

數字?jǐn)z影測量的相關規范中，對重疊度都有相應的要求，保證不能出現絕對漏洞和相對漏洞，同時也保證后期的計算機自動匹配程度和匹配精度。重疊度越大，匹配越容易，前方交會的精度也會提高，對后期模型的平面和高程精度都會有影響。

目前，行業內并沒有可以參考的傾斜攝影相關標準。根據已有的航攝規范和作業經驗，進行傾斜航空攝影時，要注意以下幾點：

飛機要?jiǎng)悠饋?lái)。切忌定點轉動相機像拍攝全景圖一樣拍攝單獨一組圖像。一定要移動飛機拍攝多組圖像；

圖像重疊度要大。70%是基本，80%~85%左右最佳，90%以上的話太浪費圖像了。足夠的重疊度可以很好地保證同名像點在多張照片和多個視角上都能體現，防止在各視角影像上同時出現遮擋的情況；

拍攝模式。一般的拍攝模式有兩種：1）環繞飛行；2）折線飛行。飛機需要按圖示折線路線飛行覆蓋目標區域，飛行軌跡需要比實際采集區域外擴些許。

左折線，右環線

七、像控點

像控點是攝影測量控制加密和測圖的基礎，野外像控點目標選擇的好壞和指示點位的準確程度，直接影響成果的精度。因此，野外工作需要重視像控點目標的選擇和保證指示點位的準確。同時，還要加強檢查工作，以確保后續作業正確無誤。

想要達到預期的成相效果，像控點布設的好壞起著相當關鍵的作用。首先，每個架次至少需要選取五個相控點。若遇到地形起伏變化較大，數目植被復雜地區需加密像控點，若不加密或者分布不均勻覆蓋飛行區域時，會導致翹曲、導致平差數據不能達到精度要求。



八、模型精度

上述所有的計算都是依據指定的飛行高度來計算的，飛行高度如何確定呢？這就和模型精度掛鉤了，需要什么樣精度的模型，使用了什么相機決定了飛行的最合適高度。首先是照片分辨率的確定。拍的照片是多少分辨率的？還是小孔成像原理，傳感器長邊尺寸ccd，對應拍出的照片的長邊像素?cái)?shù)wx像素d/ccd = h/len，拍照分辨率（m/像素）=ccd/d*h/w公式：傾斜攝影模型精度=同工程正射分辨率的三倍傾斜攝影當中，經常會說我的模型是幾厘米精度的，我飛的數據是5cm精度的模型，這個5cm是如何衡量的呢？

傾斜攝影的模型精度一般是照片分辨率的三倍，就是根據照片生成的正射影像的地面分辨率的三倍，如果生成的正射影像的分辨率是2cm/像素，那模型精度基本就是5-10cm。公式：傾斜攝影模型精度=同工程正射分辨率的三倍。

九、建模

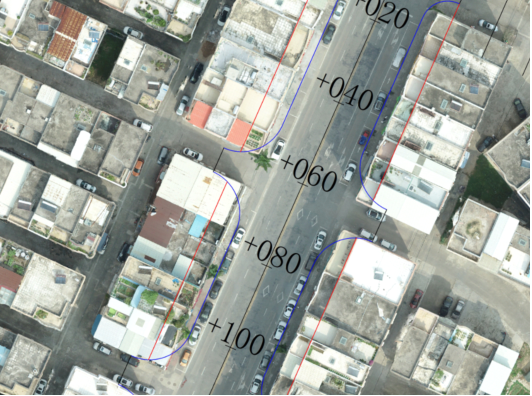

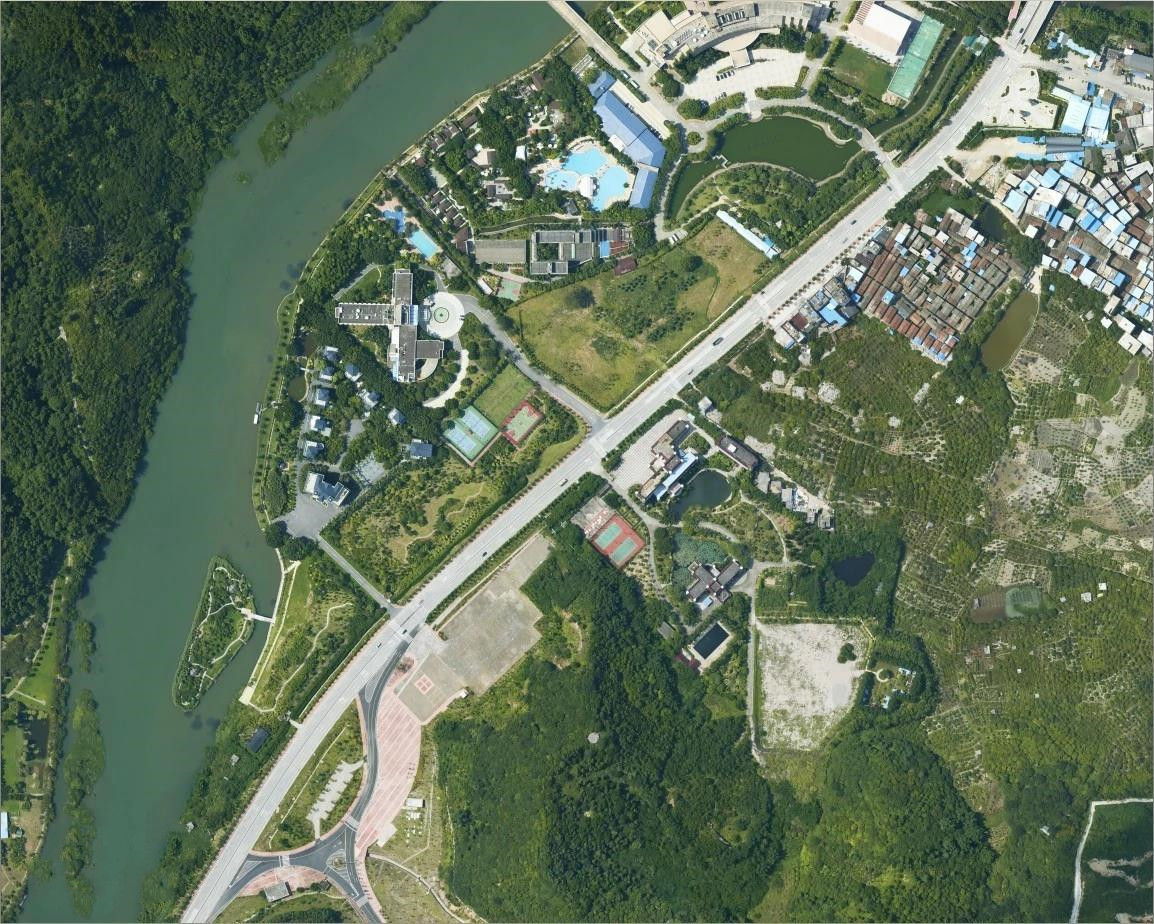

傾斜攝影獲取的高精度影像，能通過實景建模軟件ContextCapture，生成DEM、三維正射影像圖、三維地表模型、三維CAD模型以及各種GIS格式的精確地理參考三維模型等。

ContextCapture的高兼容性，能對各種對象各種數據源進行精確無縫重建，從厘米級到公里級，從地面或從空中拍攝。只要輸入照片的分辨率和精度足夠，生成的三維模型是可以實現無限精細的細節。
