Bentley OpenPlant 基于開放式標準的協作化智能二維和三維工廠設計環境,幫助用戶輕松共享智能工廠模型, 優化項目全生命周期和運營。
用戶案例分享:
艾三維技術信息科技有限公司 三維協同設計加速產業革命進程:水務工程的標準化設計和應用

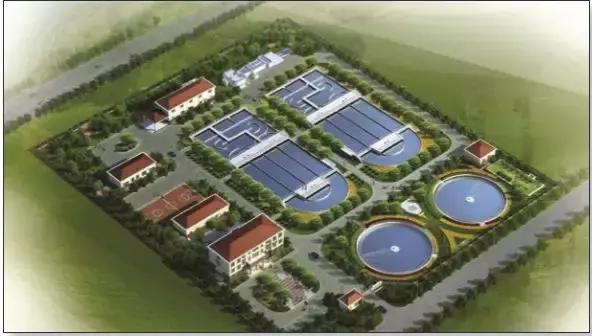

隨著經濟的飛速發展,中國城市每年都能吸引大量城市基礎設施建設投資,在水污染控制工廠方面獲得的投資也已接近 2 萬億人民幣。 清鎮職教城西區污水處理廠采用標準化水務工程設計系統實施,設計時間縮短了 35%,設計成本也降低了 30%。
艾三維技術信息科技有限公司 利用 AECOsim Building Designer、GEOPAK、 MicroStation、Bentley Navigator、Bentley OpenPlant、ProjectWise 和 Bentley Substation 將項目的設計、施工和運營集成在一起,使得 小規模、一次性投資可以產生長期收益?,F(xiàn)在,這個成功的污水處理廠 項目將作為處理后續 14 個其他水務工程的范例。

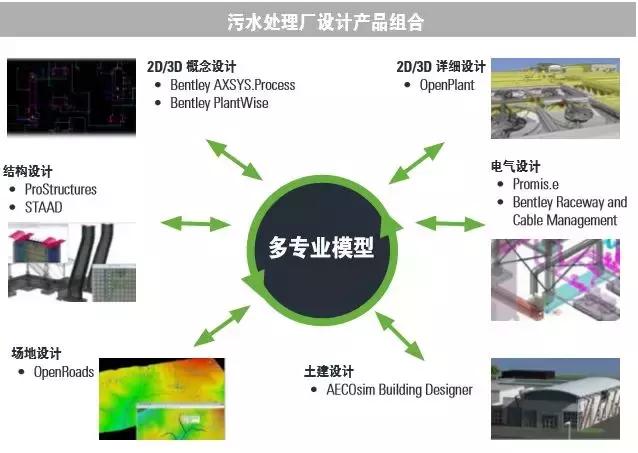

Bentley 水處理解決方案軟件模塊:
Bentley污水處理廠解決方案提供了前端數據勘測,流程設計、詳細設計、分析校驗、 成果輸出,成果移交等整個工作流程。針對于不同項目的需求和特點可以靈活地進行定義和調整。通用的工作流程如下:
OpenPlant 系列產品工具
智能工廠設計與自動化的可交付成果
工藝流程設計模塊可以快速創建P&ID圖紙。三維工廠模型建立 基于元件庫和等級庫, 能自動生成施工交付文件如管道軸測圖, 平立剖圖和支吊架詳圖。通過規范的管理和優化的設計對最終交付的圖紙實現最小化的手動修改。
靈活性,多專業設計
OpenPlant允許你利用一組通用的軟件在三維建模,生成工藝管道 和儀表原理圖,創建廠區平立剖圖和管道軸測圖,支吊架詳圖設計 和裝配。你可以使用設計工具,在一個獨立的環境中或分布在全球 各地的項目團隊中,在需要的時間進行訪問。提升項目團隊合作的 環境,允許團隊一起工作,獨立,在線或離線工作。
數據的一致性和精確性
方便維持最終的P&ID和 3D 模型在施工安裝,維護和操作階段的 實時更新。提供豐富的工程數據,在整個項目生命周期中包含組件 標記信息的智能軸測圖,包括元件的標簽信息、位號,制造標準代號和材料信息等。
與其他軟件的互操作性
與其他產品的互操作性包括Bentley的結構性產品和ProjectWise, 允許多專業在工廠中更有效地設計。利用OpenPlant靈活的軟件環境,使用ISO 15926和 i-model開放數據模型。
完成項目的洞察力
驅動高效項目團隊實現訪問控制管理、狀態跟蹤、有效的數據交換。 嚴格控制所有可交付工作,在不同工作地點,通過文件和組件管理 工作。迅速創建項目,提升整個工廠設計的可見性范圍。
電纜橋架設計工具
Bentley Raceway and Cable Management
設計復雜的電纜橋架系統并進行電纜敷設通常需要應用多款軟件,并涉及大量的設計及文檔工作。如今,Bentley Raceway and Cable Management 提供集成的三維設計系統,在一個軟件內全面支持橋架三維布置、電纜敷設和材料統計等功能。它所創建的框架覆蓋概念設計、詳細設計和施工圖生成的整體流程,有效提升設計效率,節約設計時間和成本。
·概念設計有助于項目前期規劃
·詳細設計可以實現精確的電纜橋架三維布置設計,以及電纜自動敷設和電纜實體顯示
·電纜敷設功能有助于節省設計時間及項目成本
·報表自動生成有助于確保項目按時完成
·與其他 Bentley 產品集成可實現協同設計,有效利用設計數據
AXSYS Process/PlantWise
每一個大型項目都需要通過投資回報(ROI)測試。為了這一目的, 我們需要考慮多種設計條件,找出其對資金成本和整個項目周期成本的影響。
這些決策最好在項目的早期階段做出,因?yàn)樵谶@一階段我們不用為設計變更付出昂貴的代價。
這就是為什么承包商和運營商會投入大量時間在FEED上,以期在第一時間里獲得正確的設計,同時保證在EPC階段之前能夠有充足的 時間分析對整個項目周期成本的影響。
我們新的FEED解決方案基于一個中心數據庫,這一數據庫和每一 個工作流程都有接口。我們使用AXSYS.Process作為中心數據庫, 用來從工藝流程模擬軟件和各種設計程序中獲取信息,自動創建各種工程交付數據。
電氣設計工具 Promis?e
利用Promis?e電氣系統設計軟件啟動你的下一個項目,您可以利用Promis?e自動完成傳統CAD設計的乏味的工作。智能關聯原理圖、 二維布置圖、三維模型以及報表可減少錯誤率。通用符號庫、型號庫以及模板可保證統一標準。統一的工程數據庫可供多人協同設計。
支持電氣原理圖,PLC控制圖,I/O接口圖和工程控制圖繪制。
智能鏈接,交互參考,自動糾錯工程圖紙和文檔。利用產品型號庫來創建三維模型并且自動統計材料表和報表。與其他Bentley產品整合, 交換模型數據。
采用智能圖表增加工廠電氣系統設計的速度和質量,參考工廠其他設計模型進行三維電氣模型布置。Promis?e 和 OpenPlant集成數據 轉換,可同步電氣數據到整個工廠工程。
使用 ProConcrete 進行快速混凝土布筋 提高工作效率和質量
借助 ProConcrete工程師可使用參數化工具為鋼筋混凝土建模, 創建幾乎任何混凝土結構,并提供實時三維可視化效果??梢暂p松 快速地為結構建模,并可從任意平面自動生成鋼筋結構的工程圖 文檔。修改項目時會自動更新項目修訂。此外還可輕松提取完整的 物料清單和鋼筋表,為項目成本核算和估算提供即時可用的寶貴 信息。從三維模型中即可輕松提取鋼筋表和物料清單,文檔生成時間較當前所用方法減少達 50%。
通過數據互用性和開放格式實現靈活性 結合使用 ProConcrete 和廣受好評的產品 ProSteel,工程師們可以 設計和記錄復合結構。ProSteel 是專門針對支持施工和規劃任務的 鋼結構和金屬結構而推出的創新性三維建模環境。此外還可通過 ProStructures 產品套件來組合使用這兩款產品。
用戶可以輕松創建各種結構,可在單個環境中與團隊中的其他專業進行整合。這些專業包括建筑、鋼鐵、工廠和流程、HVAC 和服務等。
