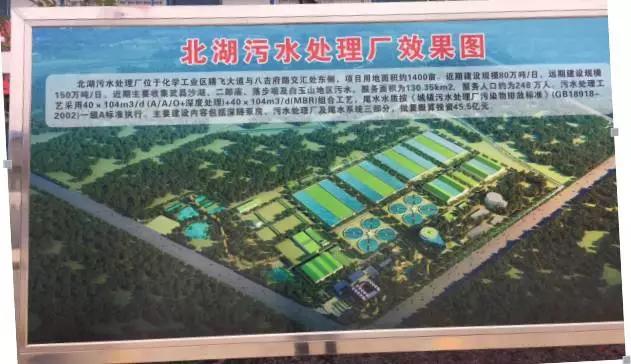

北湖污水廠：湖北省規模最大的污水廠，近期80萬噸、遠期150萬噸的處理能力，絕對是污水廠界的高富帥。

BIM技術：工程領域的新秀。這幾年有著強勁的發展勢頭，其前景不容小覷。

這兩者的結合會碰撞出怎樣的火花？我們艾三維技術公司有幸承擔了將兩者結合的整個工作，今天讓我?guī)ьI(lǐng)大家來深入的了解他們。

一、污水廠的特點

北湖污水廠雖然名聲在外，但是它也有自己的煩惱。作為污水廠這個群體，具有這樣的特點：

①同普通的民用建筑相比，它們普遍比較矮小，結構形式大多比較固定，外在看上去不像民用建筑那么復雜多變。

②但是污水廠構筑物單體數量多、每個構筑物底部設備多，內部管線多。需要各個專業之間有很好的配合。

③另外污水經過提升泵房后進入污水廠后，主要依靠重力流在各個構筑物之間流動，所以要求各個構筑物的標高精準，這對施工期間精度要求非常高。

以上是大多數污水廠的共同特點，而北湖污水廠，除了這些特點之外，作為一個規模如此大的污水廠，其施工的難度和精度要求會高得多。加上其自帶的超高關注度，施工周期非常緊張，面對這么多的困難，僅靠傳統的CAD圖紙設計，已經無法保證其快速高效的完成整個工程。這時它迫切的需要尋求其他的辦法來解決這些問題。

二、BIM的特點

BIM，其英文名是Building Information Modeling，中文名叫“建筑信息模型”。它的最主要特長在于“信息化”。有很多人對BIM存在一個誤解，認為它只是一個三維可視化模型，跟CAD就是簡單的二維跟三維的區別。其實這種理解是不準確，但卻是BIM技術在發展的過程中不可避免的。因為BIM仍然處在發展的初級階段，目前主要是對CAD圖紙的翻模，才導致大家對它產生這樣的印象。造成這個現狀的主要原因是：

①傳統的設計人員懂專業技術規范但是不懂BIM軟件，而熟練掌握BIM軟件的又大多是專業經驗偏少的年輕人，這種現象不會馬上消失，但是隨著各大設計院BIM技術的慢慢普及以及各個BIM咨詢公司的興起，未來直接用BIM技術進行設計是一種行業趨勢。

②BIM的作用要發揮到最大，是需要參與項目的各方都采用BIM技術。但是由于多方原因，目前的項目中，大多只有部分參與方使用，使得BIM的一些功能不能徹底的發揮出來。

了解了他們各自的特點后，接下來就是帶領大家了解這兩者是怎樣結合的。

三、項目實施的過程

該項目的整個BIM模型還沒有做完，現在將已經實施的部分簡單的介紹一下：

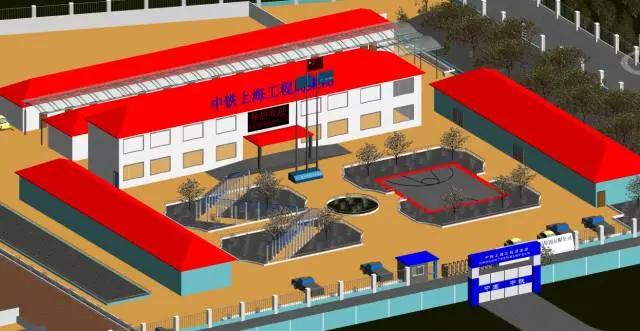

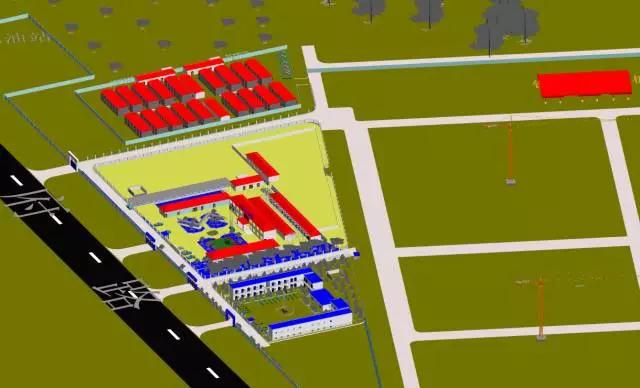

①對場地進行模型搭建

在施工之前先做場地模型，可以對整個施工現場做最理想的場地規劃、優化交通流線組織關系、合理布局建筑布局。

②對構筑物進行結構建模、腳手架建模、鋼筋建模等

進行結構建模和鋼筋建模除了在匯報或者交底的時候更直觀之外，還可以進行工程量的統計。依據搭建的模型，我們進行了混凝土工程量，鋼筋工程量，模版工程量等的統計。

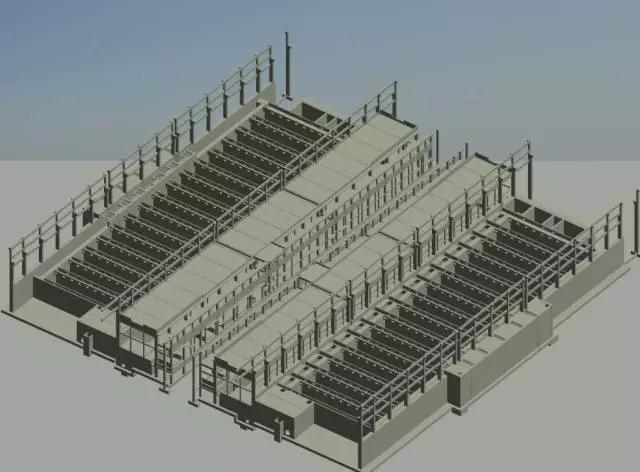

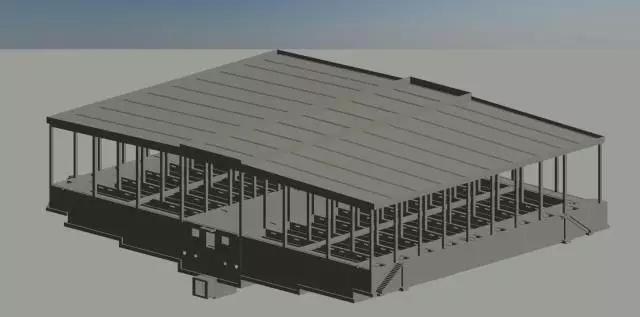

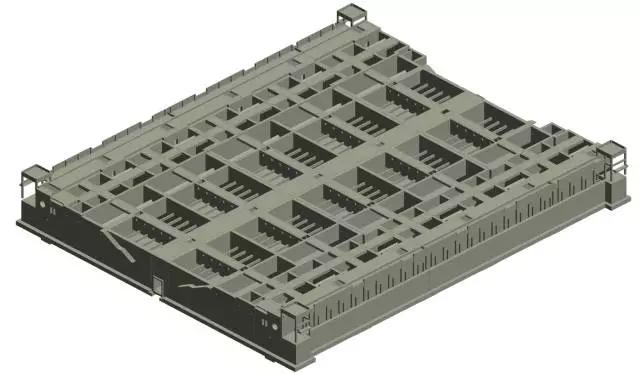

結構模型：

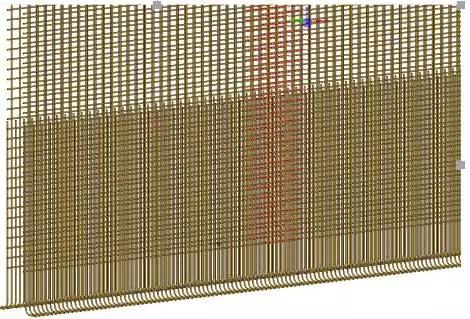

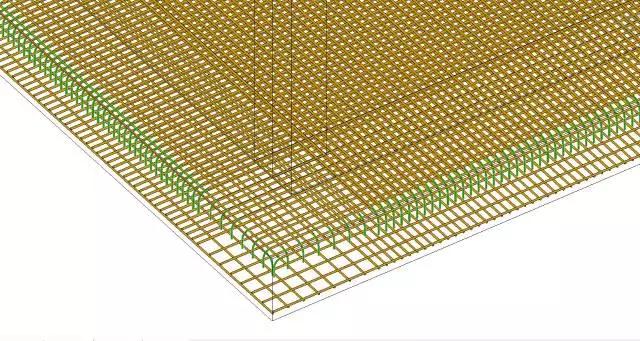

鋼筋模型：

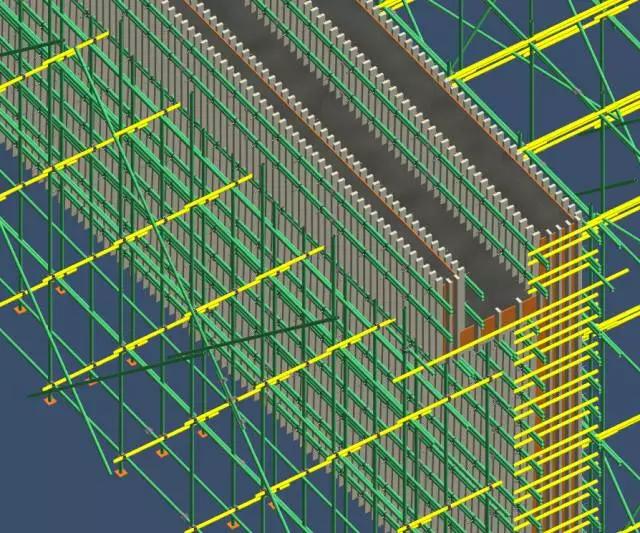

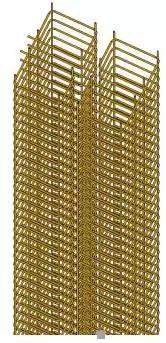

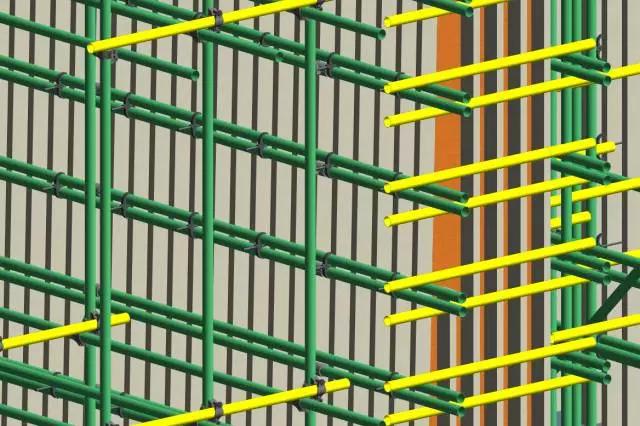

腳手架模型：

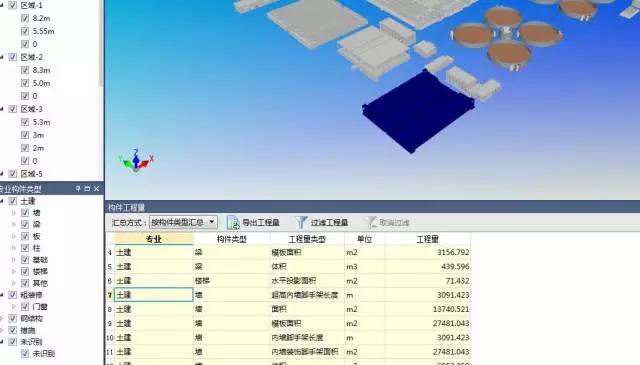

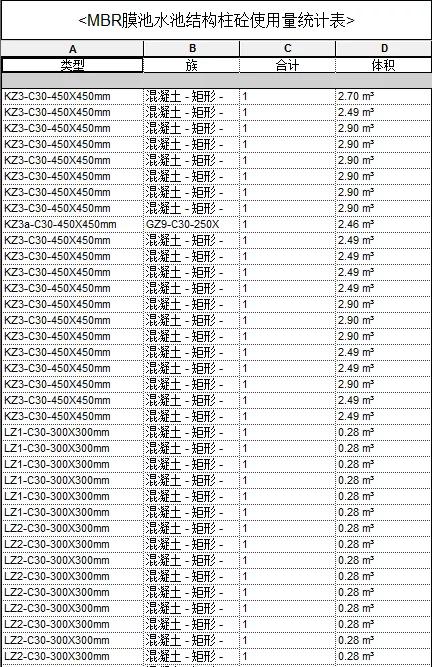

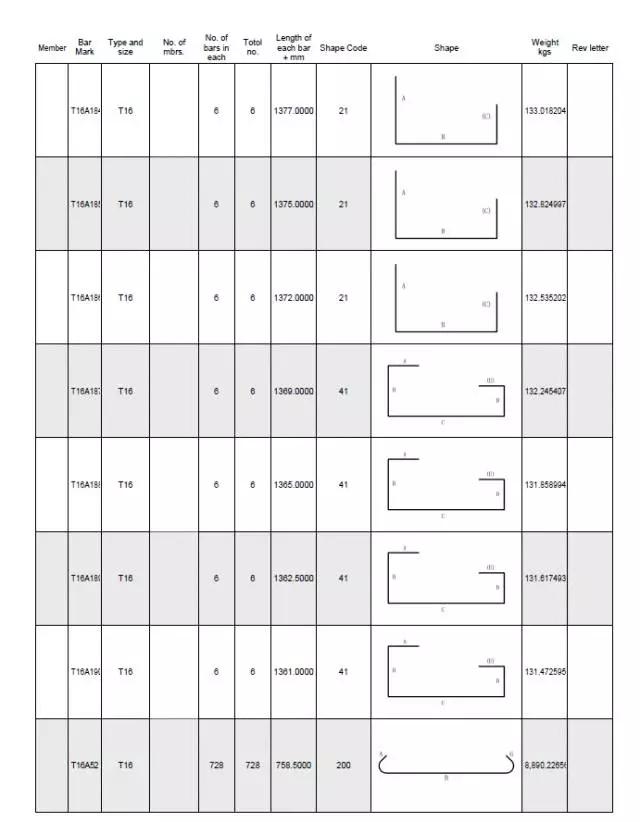

工程量統計：

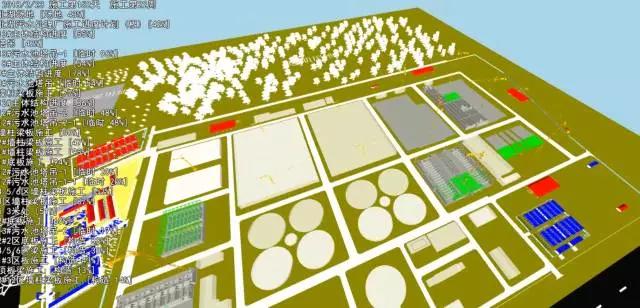

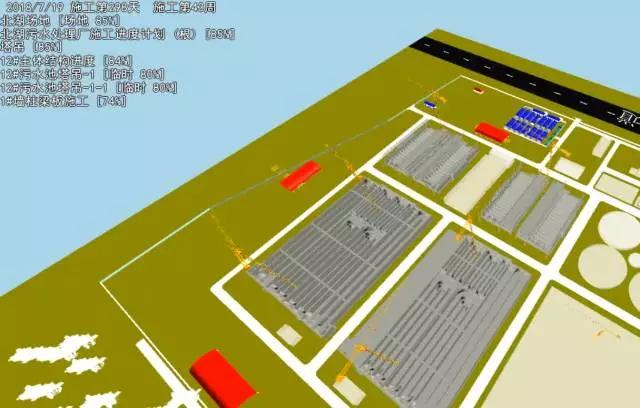

③對主體結構進行施工模擬

通過模擬建造工程，觀看生長過程，從而可以掌握施工過程以及把控施工的進度。

結束語：

目前該項目的BIM部分還沒有結束。對于水廠BIM這塊，有興趣的可以添加小編微信相互探討。也歡迎同行們提出寶貴的建議和意見，力爭為湖北省規模最大的水廠項目添磚加瓦。
