對于初涉BIM的小白來說，正所謂“千里之路，始于建模”，不多跟進幾個建模項目，再多的知識儲備也只能是紙上談兵！今天，艾三維小編就為大家以實例解析北京智慧路通科技有限公司在中關村電子城國際電子總部項目，通過分享施工管理經驗及工程中應用并總結的BIM 施工工法，供大家交流、學習與運用。

項目分析—中關村電子城國際電子總部

在項目實踐中

如何運用BIM解決一些

傳統建筑模式解決不了的問題

是很多建筑人最為關心的話題

項目概況

BIM應用 階段:設計、施工、運維

建筑功能：辦公、車庫及配套設施于一體的綜合大廈

總建筑面積：10.36萬平米

項目投入 ：5億

總工期:3年（2016年4月—2019年5月）

項目概況：本工程結構形式為框架-剪力墻結構形式。地下4層、地上三座塔（兩座14層，一座15層），其中最高塔 59.77米。

·項目應用BIM優勢↓↓↓

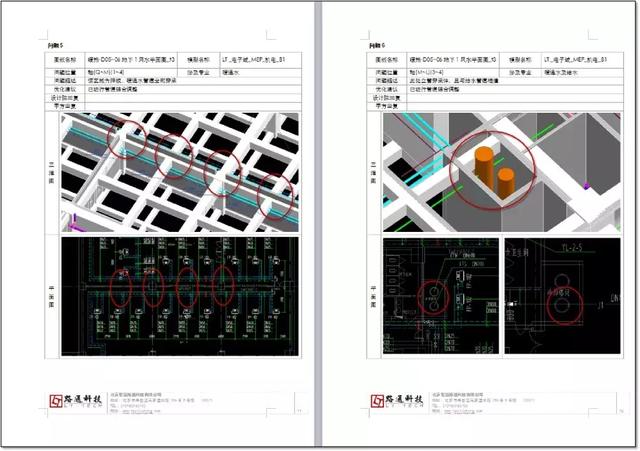

△凈高分析、碰撞報告、問題報告

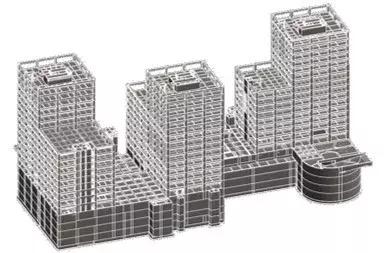

·創建三維模型，查找圖紙問題及碰撞問題，可提前解決設計圖紙錯漏碰缺。

·專項方案驗證，有利于場地空間合理利用，提前預留預埋件，材料成本控制及項目安全管控。

·利用BIM土建專業模型輔助總包單位進行工程量統計，從模型中提取相應信息，為決策人員的管理提供分析依據和支持。

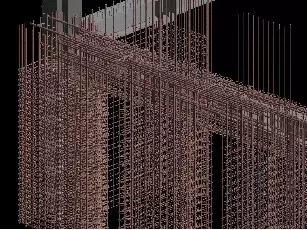

△鋼筋模型深化

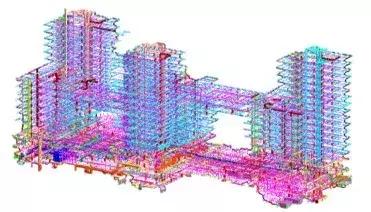

·利用BIM模型進行管線綜合，并合理美觀優化排布，提前做好留洞及套管預埋，減少施工過程的變更和返工、節約項目時間。

·BIM模型管綜聯合支吊架設置，避免各分包施工碰撞、搶占空間，提前做好管控，減少返工。

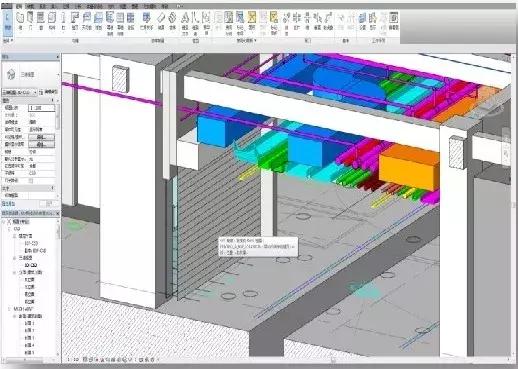

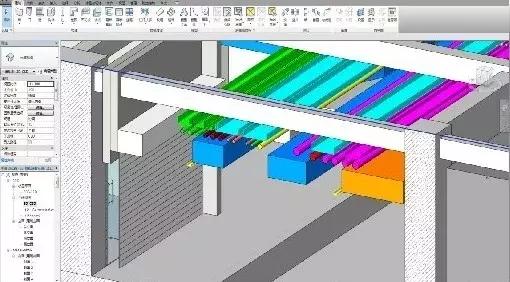

·機電排布方案比選↓↓↓

方案1：橋架貼梁，風管在最下方，此方案管道翻彎較多，電氣橋架施工不方便，但管底凈高較高些。

方案2 風管貼梁，橋架在最下方，此方案橋架翻彎少，整體更加美觀，但是施工、檢修不方便。

·模型深化

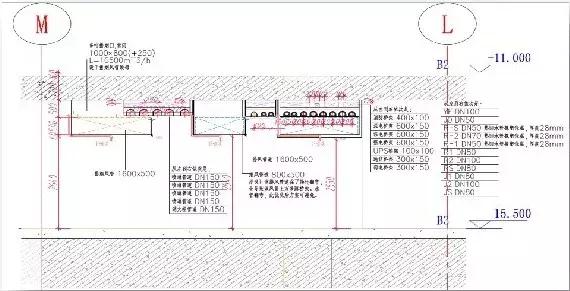

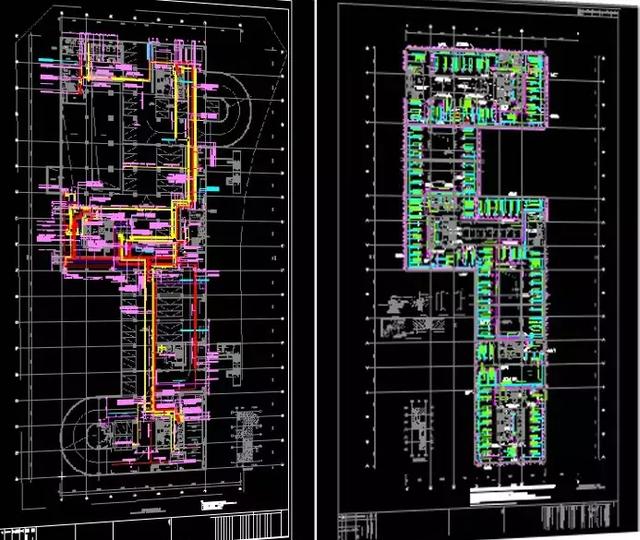

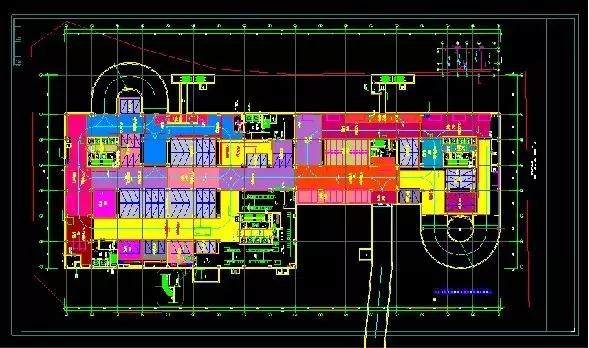

機電模型深化出圖

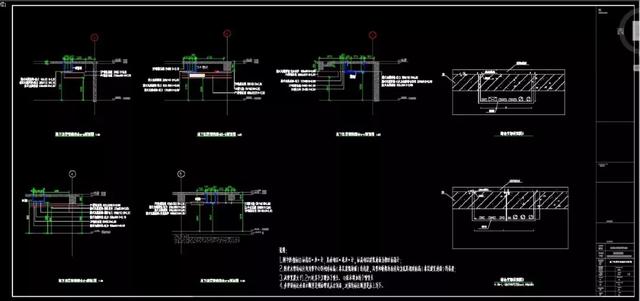

聯合支吊架模型深化出圖

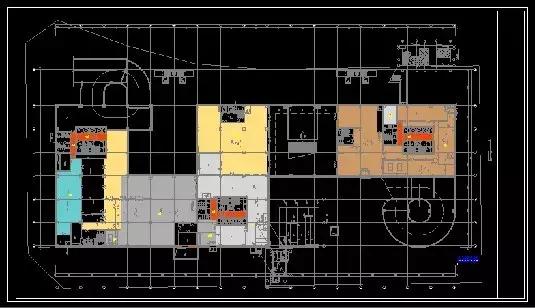

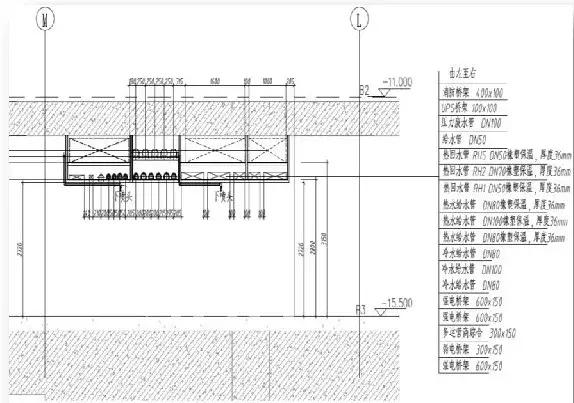

凈高分析出圖
