Revit一般建模流程的步驟如下：

一、開始新項目

二、建立模型

三、建立模型文件

四、展現專案

一、開始新項目

建模前，需要進行項目設定工作，其中有《分成設置項目》及《建立敷地平面》兩項工作。

《分成設置項目》過程如下：

1.建立項目：使用CAD/BIM管理員提供的項目樣板或預設樣板。

2.指定項目信息：輸入客戶、項目名稱、編號和地址。

3.指定地理位置：透過指定街道地址、緯度和經度或最近的城市來指示建筑的所在位置。

4.建立營造階段：依預設，Revit會定義一個「現有」階段和一個「新」階段。它也會指出現有營造的拆除階段。若需要其他的項目階段，請予以建立。

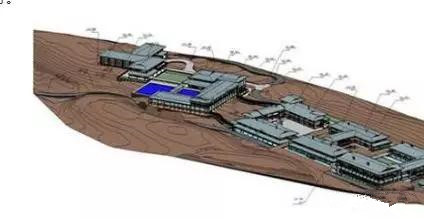

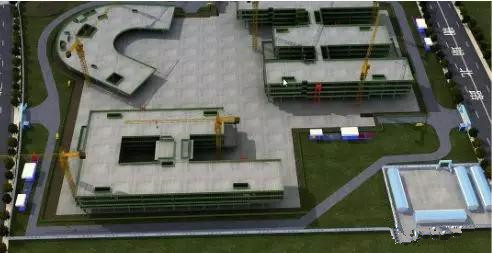

《建立敷地平面》提供建筑模型上下鏈接信息，內容如下：

(1)定義敷地設定：為地形元素定義等高線間隔、選取剖面切割材料，以及指定開挖深度。

(2)建立地形表面：在敷地平面或3D視圖中，可透過點選點、匯入3D數據或是匯入點檔案來建立地形表面。

(3)將專案旋轉到正北：若要為相對于建筑用地的建筑提供適當?shù)纳舷挛?，請指定相對于?xiàng)目北的正北。

(4)指定地界線：繪制地界線，或使用測量數據建立地界線。

(5)加入敷地建板：在敷地平面中，將敷地建板加入到地形表面。然后修改建筑地坪的結構和深度。

(6)整地地形表面：整地敷地建板的地形表面，指出現有等高線的變更。

(7)建立停車場、道路和人行道：使用地形表面附屬區域定義現有道路和其他敷地元素。加入停車場、替代道路和人行道的占位符。

(8)加入敷地組件：若要保留現有的樹或其他敷地組件，可將其加入到敷地設計。

二、建立模型

1.設計初期配置：以量體設定或現有設計，以及定義樓層和網格，開始著手建立較大的建筑模型元素。

2.加入基本建筑元素：在建筑模型中放置一般元素可協助規劃配置。稍后在進行精細化設計時，可以指定特定的元素類型。

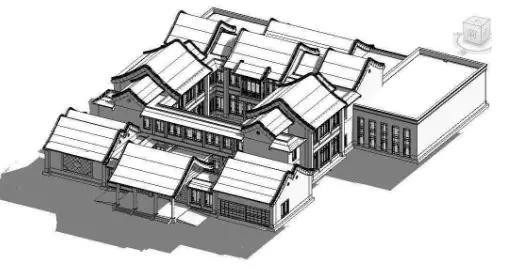

3.檢視模型：建立不同的建筑模型視圖，例如剖面、立面和3D視圖。如果在一個視圖中變更建筑模型，Revit會將這些變更擴展到整個項目。

4.加入更多元素到模型：建立初期配置后，加入更多細部項目到建筑模型，包括結構(structure)及系統(MEP)組件，以供后續開發設計。

5.精細化模型

三、建立模型文件

準備施工文件供建筑商和工程師使用，其過程有：

1.建立模型的圖面：若要與建筑商和工程師共享設計信息，可以從建筑模型產生詳圖，或是建立展示特定細節的草圖。

2.批注圖面：加入標注、文字和卷標以提供詳細信息。

3.建立明細表：建立明細表以決定數量并預估成本。

4.加入詳圖：從詳圖資源庫加入細部線和詳圖組件。加入關鍵注記以識別所需的設備和材料。

5.精細化圖紙：以圖紙建立圖面之后，精細化圖紙的外觀。

6.發布施工文件：打印施工文件，或?qū)⑵浒l(fā)布供電子共享。

7.追蹤修訂：輸入修訂信息、使用修訂云形標記變更，以及指定要在每張圖紙上顯示的修訂。

四、展現專案

準備設計以便向客戶或其他利害關系人進行簡報。其內容有：

1.建立彩現：產生建筑模型的相片擬真影像，并向客戶展現設計，或與團隊成員共享設計。

2.建立穿越：建立建筑模型的虛擬導覽，以便與其他人共享設計。

常用BIM軟件建模軟件有哪些？

一、Revit

【Revit】最重要的特點是所有組件、視圖和注釋之間的關系模式，使得任何組件的改變會自動傳播，保持模型內容的一致性。例如，移動一片墻時，其相鄰的墻，地板和屋頂會自動調整，也更正相關的位置和尺寸標示，調整房間面積報表，重繪相關剖面圖說等，因此，該模型將保持所有文件的一致性。組件、視圖和標注之間的雙向關聯性是Revit最顯著的特點。

Revit提供團隊協作的機制，以所謂「中央檔案」為共享數據庫，可以多人同時開啟后，另存成「本機檔案」使用，而以工作集控制編輯權，避免對象被不同的用戶同時編輯。Revit也模擬傳統2D制圖的環境，提供圖紙、符號、表格、圖例等功能，以與傳統接軌。但Revit 在3D上也還有很多限制，不能任意斜切剖面，也做不到展開圖;過細的塑模和復雜的智能組件則會顯著的影響效能。

Revit MEP模塊提供3D管線、設備等機械、電氣設施的建模工具，可應用在配電、照明、空調、給水、排水、火警、消防、監視等系統，除此之外也提供風量計算等設計工具。Revit Structure模塊提供結構組件，以完成結構塑模，它異于建筑柱的結構柱品類，似乎隱喻建筑與結構各自建模的建議。但至少可利用2D 或 3D 建筑模型作為結構建模之參考，在此基礎上獨立搭建結構 BIM 模型作為分析使用。

二、Tekla

Tekla是一家芬蘭公司，成立于1966年。Tekla Structures 從原名XSTEEL的軟件開發而來，提供結構工程師處理混凝土結構、鋼結構等較細致的結構功能。Tekla Structures最擅長于施工細節的建置，尤其是鋼結構之施工圖方面，發展得非常完善，在業界有大量應用實績。Tekla亦可進而導入控制系統，控制鋼筋彎曲機，控制預鑄混凝土之生產。結構分析所需的非幾何信息，如：荷載、荷載組合、支承條件，亦可包括在結構模型中。

但目前一般BIM軟件均未提供結構分析功能。而采用搭配傳統分析設計程序進行分析設計?；?BIM 技術的理想，3D建筑模型與結構模型應該要雙向鏈接的，亦即結構工程師直接于建筑模型上取得結構分析信息，但目前由BIM模型產生分析軟件之輸入數據仍有很大的瓶頸，Tekla亦然。雖可從三維視覺模型產生SAP2000、STAAD PRO、MIDAS等分析程序之輸入檔案，但僅為梁、柱結構系統，至于版、墻結構則尚未突破。Tekla BIMsight是在2011年初推出的一個免費軟件?？梢越逵蒊FC格式，檢視多種BIM軟件之模型，以進行設計和施工時的沖突檢測、檢視與審查、注釋和標記紅線。

三、Autodesk Naviswork

BIM設計軟件眾多，依據專業類別會有不同的軟件，并產生不同的文件格式。Naviswork能匯入目前市面上大部分的BIM軟件格式，Naviswork負擔了整合、瀏覽、審核的基本工作，另外較進階的功能為沖突檢討、4D施工進度仿真。初步來看【Naviswork】是設計師跨專業整合的工具，也是業主單位成果體驗及審查的工具。

Naviswork環境提供使用者在3D空間體驗BIM設計成果，如圖4，設計者可自由標注設計溝通意見，空間尺寸的量測，業主可留下審查意見及追蹤。但目前臺灣業主單位對于BIM的工作要求是廠商的事情，業主尚不能意識到如何運用BIM，如透過BIM成果檢視設計需求、驗證空間使用機能達到預期目標等，業主的積極參與可降低日后設計變更的頻率。

四、Autodesk Ecotect Analysis

坐北朝南是老祖宗留下的智慧，歷久彌新。建筑物理的數值模擬則進一步提供量化的數據。Ecotect 建筑物理仿真及能源分析的軟件，作為建筑設計節效益的評估工具，Ecotect是一套非常直覺的分析軟件。支持特定BIM模型格式，經過相關地理?xiàng)l件、物理?xiàng)l件、材質屬性…等設定后，可做太陽輻射、熱、光、聲、耗能評估，并以可視化方式呈現分析成果。

雖然Ecotect分析精確度尚不如一些專業分析軟件，且建筑師對于分析數據判讀能力仍相當有限，加上分析成果并不能與臺灣綠建筑指標對應。但Ecotect在建筑設計初期仍是相當快速的節能評估工具，目前已慢慢被建筑師所接受。

五、Autodesk Civil 3D

Civil 3D 是Autodesk公司以AutoCad為平臺開發的BIM軟件，以3D地形為基礎，提供鐵公路定線、路廊、整地、土石方、重力管線、壓力管線等3D設計環境。由于AutoCad是過去被廣泛采用的繪圖工具，其2D成圖的熟悉度最被廣大使用者接受。利用Civil 3D可將傳統的測量數據或地形圖等高線轉換為3D地形，作為所有土木工程設計的基本數據。配合鐵公路定線與縱坡、橫斷面設計隨即完成道路參數化定義的三維模型;可以利用內置的組件包括車道、人行道、邊溝等，也可以根據業主需求或設計標準創建自己的組件。Civil 3D可快速地計算現有地形和設計地面間的土方量，并用以分析適當?shù)耐谔罹嚯x。Civil 3D可以利用面向收集系統等工具，進行雨水分析和設計，以配置污水和雨水排水系統?？刹捎脠D形輸入方式編輯管網或者更改管道和結構物。

RevitArchitecture所做的建筑模型可以插入AutoCAD Civil 3D，以便整合建筑提供的公用設施、建物出入口等設計信息。同樣，路工設計者也可以將道路平剖面等信息直接傳送給結構或建筑，以便配置結構物。Autodesk geotechnical module，是一家叫做Keynetix的英國公司開發的模塊，在Civil 3D上運作，從工地鉆探數據輸入起，應用于鉆探孔、土層等之?dāng)?shù)據管理，到3D展示及圖說制作。

六、Bentley公司產品

另一家工程軟件大廠【Bentley 】公司出品的MicroStation 3D塑模軟件，在功能上亦屬強大，搭配的土木套裝Power Civil、RailTrack、下水道系統SewerCad、地質數據庫gInt、RM Bridge等軟件，也提供另一選擇。

七、CATIA

CATIA是法國達索系統(Dassault Systemes S.A.)公司開發的跨平臺商業3維CAD設計軟件。CATIA作為達索系統產品生命周期管理軟件平臺的核心，主要應用在航空工業和汽車工業，美國波音飛機制造公司就是CATIA的重要用戶。由于CATIA出色的曲面建模功能，許多汽車設計制造公司常用其進行車身、車門、車頂?shù)冉M件的設計。將CATIA移植到建筑業，應用于大型而具有自由曲面的現代建筑，已見其發揮功能，未來亦具有很大的市場潛力。BIM模型必須在軟件間交換利用。

這個需求不只是階段性，也存在于不同專業間。因此1994年國際軟件互動聯盟(International Alliance for Interoperability，IAI)發表了IFC(Industry Foundation Classes)檔案共通格式，一般BIM軟件也多以IFC為交換標的，可作為提交業主之模型格式。而一般BIM軟件多可輸出IFC格式檔案，在軟件間交換時，雖無法完全保持原有之信息結構，一般幾何信息均可在軟件間傳遞。2005 年IAI改組為Building SMART。BuildingSMART及一些信息廠商為了改善這個問題，又提出OpenBIM的概念，可確保在通過OpenBIM認證的軟件間數據可無縫接軌，后續發展值得關注。
