在生活中，經常能夠看到一些異形的不規則屋頂，比如說拱形的玻璃屋頂，而這些屋頂通過跡線屋頂或者拉伸屋頂很難表達出來，那么這里就可以通過體量的方式先解決屋頂?shù)脑煨?，然后通過面屋頂添加玻璃斜窗從而創建出異形幕墻屋頂。

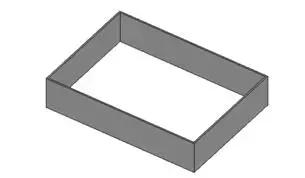

首先，創建一個簡單的墻體，高度標高一到標高二。

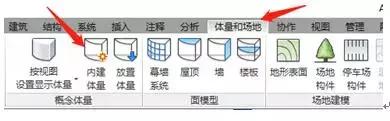

以標高二為工作平面來繪制體量，在體量和場地選項卡下選擇內建體量。

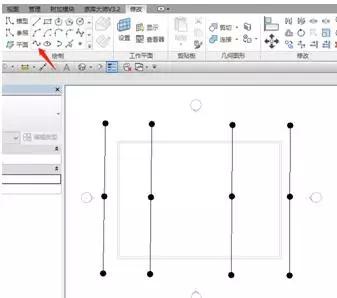

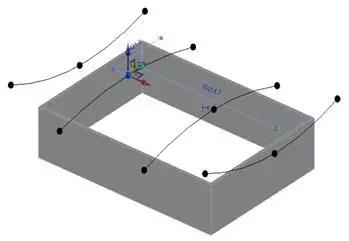

創建樣條曲線并在三維視圖中調整參照點的相對位置來創建體量。

在建筑選項卡下面找到面屋頂，屬性欄修改成玻璃斜窗。

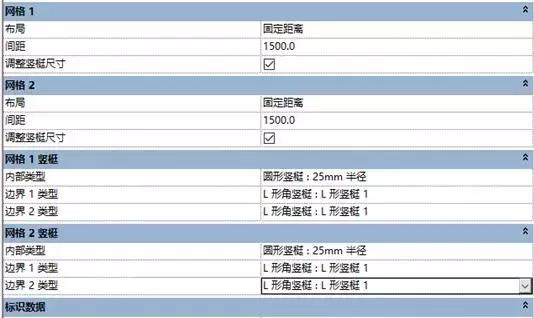

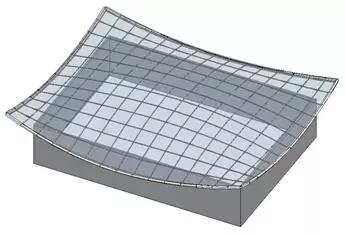

也可以對其類型進行編輯，就可以得到這樣的異形幕墻屋頂。

最后把四周的墻體附著到屋頂，以上就是通過內建體量的方法創建異形幕墻屋頂。

也可以根據實際的工程需要，將四周的墻體替換為玻璃幕墻。
