工程概況：

   上海市軌道交通12號線(M2線)全長40.4公里，途經8個行政區，設有32座全地下的車站。它是上海城市軌道交通網絡中串聯上海西部與東北部的直徑線，將成為縱貫中心城區“西南——東北”軸向的主干線。12號線西起閔行區七莘路站，途經徐匯區、盧灣區、靜安區、閘北區、虹口區、楊浦區這六大上海中心城區并最終到達工程終點浦東新區金海路站。

工程重難點分析：

1.復雜性：地下工程管線錯綜復雜，容易碰撞，凈空要求嚴格

2.精確性：地鐵施工交叉作業，施工無序，返工率高

3.工期限制性：12號線要求2013年年底通車

4.運維操作性：地鐵設施設備運營維修都要求數字化操作

BIM應用介紹：

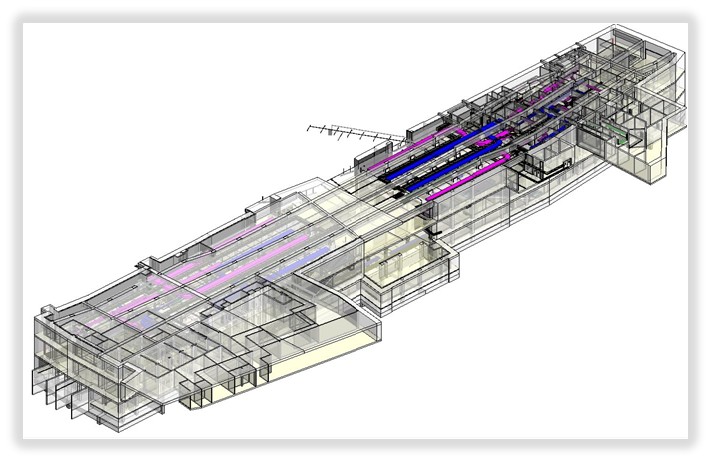

BIM建模：

上海地鐵12號線BIM技術的應用價值：

1.機電安裝成功率95%

2.解決關鍵性管道碰撞45處，材料人工費節約200余萬

3.減少扯皮返工23起，金京路一站搶得進度15天以上

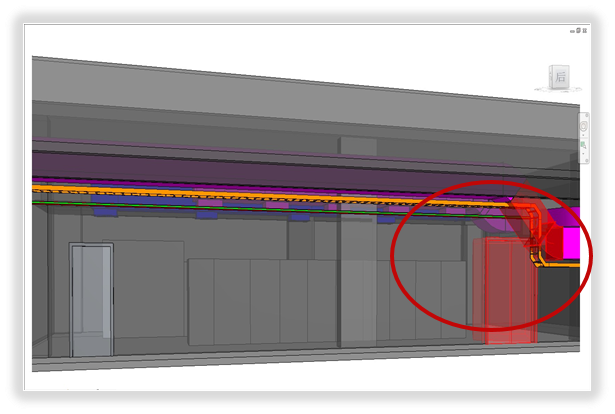

         模型建立后對站臺機電管線進行模擬排布，檢查出碰撞部位，調整管線走向，滿足凈空要求。

三維虛擬仿真指導施工，在項目現場實際安裝過程中充分利用BIM信息模型，進行構件查詢和施工現場協調。
