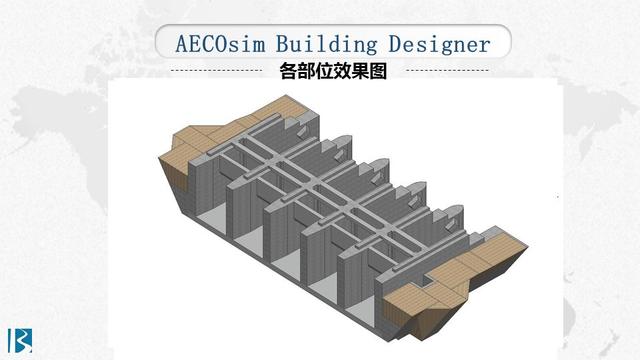

三維模型的構建

三維模型的構建是利用一些基本的幾何元素，如立方體、球體等，通過一系列幾何操作，如平移、旋轉、拉伸以及布爾運算等來構建復雜的幾何模型。這個過程如今不僅在水利行業，而是廣泛應用于各行各業，在此不進行贅述。

三維結構的計算

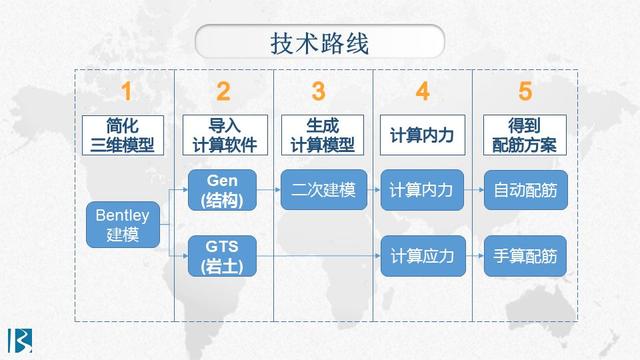

首先，將建好的MS模型進行簡化，提取重點關注的構件。然后導入計算軟件，有邁達斯平臺下Gen和GTS兩個軟件可供選擇。其中GEN是結構設計軟件，GTS是巖土分析軟件。

在GEN中以實體模型為參照進行二次建模，施加荷載和邊界條件后，得到板單元的內力分布。在進行大體積和復雜結構分析時，常采用有限元計算、基于應力配筋的方式，同時采用結構計算內力配筋進行對比，有限元分析配筋結果與結構力學配筋結果相比往往偏小。在結構實際配筋時，建議下一步要深入分析研究該種基于三維設計帶來的計算及配筋方法。

三維模型的出圖

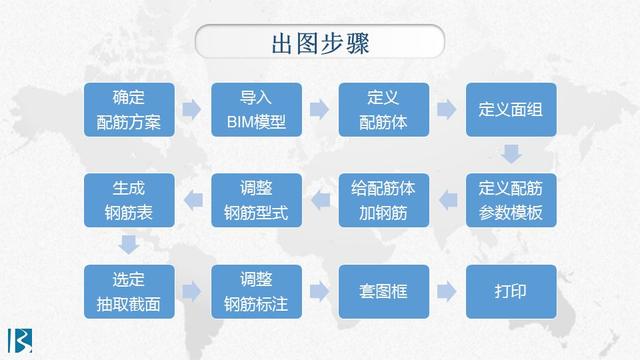

通過三維建模和結構計算，我們可以確定配筋方案，然后導入BIM的三維模型，對具有相似配筋屬性的面組進行定義，調整配筋參數面板的參數，一鍵生成鋼筋表，最后通過選定抽取的截面進行標注和切圖。

給結構體加配筋的模塊叫做Restation，Restation的優點在于每一根鋼筋都完整地表現出來，得到實際的鋼筋的分布。不再是畫圖，而是選擇一個合適的剖面，自動形成鋼筋圖和鋼筋表。然后再進行標注和圖面的調整，先選取剖面的位置，然后調整標注位置，將生成的鋼筋表和圖紙說明放入圖框內，打印即可。
