近年來，國家政策和工程行業都在探索著BIM設計施工一體化。

BIM設計施工一體化涉及到BIM模型數據的生產與復用問題，而BIM數據生產與復用，又涉及到以下問題。

一、數據兼容問題

關于數據兼容問題，過去的很多文章都有提到。

數據兼容問題，無非是軟件格式不一致造成的數據無法讀取、應用和傳遞。

目前，市面上的設計和施工軟件種類非常多，每個軟件廠商都有各自的特長和優勢，如Revit是建模初學者的入門軟件，簡單易上手；Bentley軟件在土木交通方面具有領先的技術優勢；而國內的廣聯達算量軟件在價格和軟件功能上，都較國內外軟件有優勢；品茗軟件在施工方面，經過多年的工程實踐和軟件更新迭代，其施工軟件在業內非常出名。



當設計和施工單位，選擇這些來自不同廠商的軟件時，勢必會造成BIM模型數據兼容問題。國外設計軟件創建的BIM模型數據，往往無法導入到國內的算量軟件中，使得BIM模型數據無法復用。

要解決這個問題，利用IFC作為第三方數據交換標準，解決不同軟件數據無法傳遞和共享的問題是一個方法，另一方法是讓占據設計BIM軟件主導地位的國外軟件，向下游延伸，或是國內BIM軟件，將目光投向上游的設計BIM軟件，加強在設計BIM軟件上的研發和投入，實現BIM模型數據在設計施工階段的快速流轉。



延伸閱讀：談?wù)処FC標準

二、模型精度問題

在一個工程項目中，不同階段的模型深度是不一致的。

為滿足不同的設計和施工需求，在設計階段，模型精度要求不低于LOD200，以正確表達工程構件幾何信息為目標，協調各構件間的空間關系，優化構件尺寸和位置，分析建筑凈高等。



在施工階段，施工模型精度不低于LOD300。BIM模型在幾何信息的基礎上，開始加入構件名稱、編號、型號、材料、設計參數、構造做法等數據信息，以及滿足制圖需要的二維表達符號等非幾何類信息。這些信息加載到BIM模型后，可以滿足二維設計的圖紙表達，提升設計的準確度。



模型的精細度是由模型使用目的決定的，在我國，設計和施工模型，往往是由不同團隊創建的。這意味著工作模式不一致，工作重點不一致，如在設計階段，設計工作更關注的是規范性，在施工階段，項目實施更關注的是成本問題。

這種不一致，造成的不僅是模型深度的不一致，還有設計上的，在施工深化工作時，需要進行設計和模型的改動，這種改動帶來的工作量一般比重新建模更多，這給數據復用帶來了很大的阻礙。



三、其他問題

1.企業業務數據保密

BIM模型包含許多公司內部數據，如造價相關的成本問題，這屬于公司內部的保密數據，一旦BIM模型交付出去，就會造成數據泄露，因此，相關單位不愿意BIM模型被復用。



2.各參建方間需求各異

對于設計院來說，BIM技術的引入將打破傳統工具的使用習慣，造成人員的增加和資金的投入；對于施工企業，其對BIM的需求，主要是想利用MEP功能解決機電管線安裝的問題；而建設單位，目前欠缺在項目中應用BIM進行采購、設計、建設等方面的專業管控能力和應用思路。上述因素，使得BIM數據和信息在項目各階段的傳遞和共享困難，以及業務管理無法協同。



四、解決方式

1.基于統一的數據標準和數據交付規范

統一的數據標準和交付規范，是BIM數據從設計階段，傳遞到深化設計、施工階段的基礎。目前，我國BIM數據存儲標準和設計施工交付標準為：《建筑信息模型分類和編碼標準》、《建筑工程信息模型存儲標準》、《建筑信息模型設計交付標準》、《建筑信息模型施工應用標準》。

2.制定設計施工一體化BIM技術應用策略

BIM技術實現設計施工一體化應用，要基于一個統一的BIM模型，再基于這個BIM模型實現一體化應用。如對項目場地、環境（聲、光、熱、風、日照等）、施工工藝工序、材料、設備、成本、進度等進行模擬，對各專業在設計過程中的合規性和錯、漏、碰、缺等協調性問題進行檢查，減少施工過程中的不確定性。



3.基于BIM技術的工程數字化協同管理平臺

工程數字協同管理平臺有助于匯集設計、招投標、深化設計、施工各階段的BIM數據，構建全過程、精細化、分級管理的能力，輔助完成建造工程成本、進度、質量、安全管理、合同管理、物資管理、工程技術/驗收資料管理等工作，實現設計施工一體化精益建造。

以上解決方式，能在一定程度上減少造成BIM模型復用困難的技術障礙和利益因素，節約項目資源和成本。下面，我們一起來看下BIM設計施工一體化的實施案例。

五、實施案例

鄂州花湖機場，位于中國湖北省鄂州市鄂城區燕磯鎮、沙窩鄉、花湖鎮交界處，西北距鄂州市中心約16千米、南距黃石市中心約15千米，為4E級國際機場、航空物流國際口岸、亞洲第一座專業性貨運樞紐機場。

2020年，我司分別與民航機場建設工程有限公司 、中鐵北京工程局集團有限公司、北京中航空港建設有限公司達成合作，為鄂州機場場道001標、002標、003標合同段提供施工深化工作。



鄂州機場通過開展數字化正向設計，進行了方案模擬、深化設計、管線綜合、工程算量、模型出圖、數字化交付等創新應用，大幅提高設計進度和精細度，推動了設計思維、工作流程、協同方式乃至建設模式的深刻變化，使BIM模型的全生命周期應用得以實現，展現了BIM技術優良的市場應用前景。

全專業BIM正向設計

湖北省積極響應國家的“一帶一路”政策號召，將鄂州機場打造成全球第四個、亞洲第一的航空物流樞紐機場。鄂州機場項目是國內第一個采用全專業正向設計的機場項目。

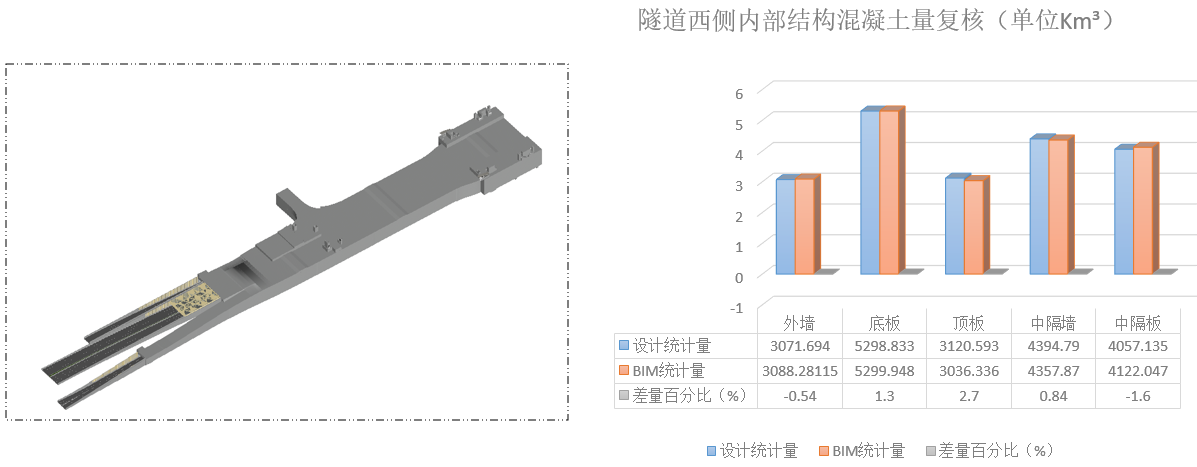

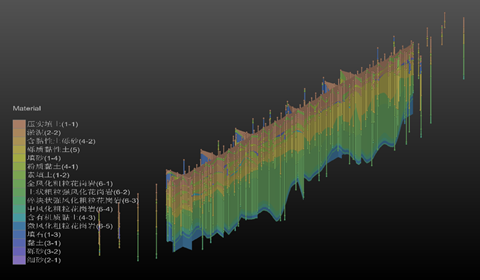

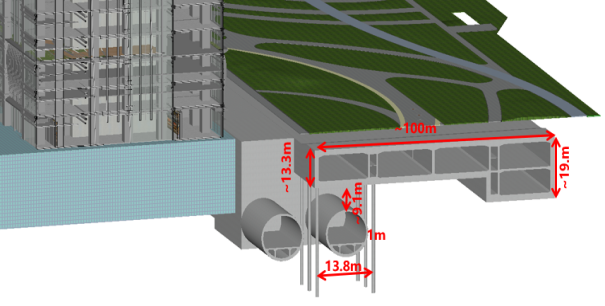

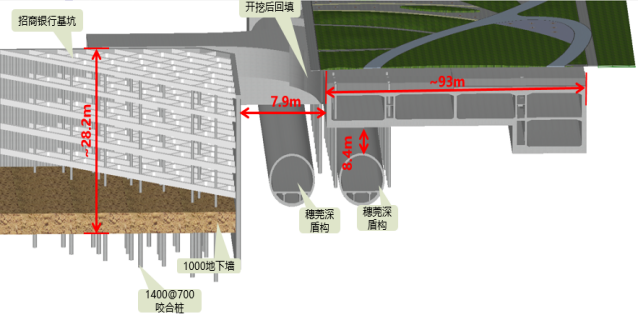

通過參數化、模塊化建立道路、管網、建筑等信息化模型。將設計思路直接呈現在三維視圖上，實現各專業的整合，減少二維的設計盲區，便于設計優化、降低專業協調次數，提高設計進度和質量。直接以三維模型進行設計優化、工程算量、造價分析等一系列創新應用。
