看這個工程實例中，BIM是如何應用于管線綜合。

1、管線綜合圖的繪制

在BIM三維模型的基礎上，進行建筑、結構、機電、裝飾等各專業深化設計，并隨工程進展繪制土建-機電-裝修綜合圖，通過各專業三維圖疊加、綜合，做到三維可視化，及時發現綜合圖中各專業之間的碰撞、錯、漏、碰、缺等問題，并根據BIM模型提供碰撞檢測報告，及時進行解決，以實現圖紙?jiān)O(shè)計零沖突、零碰撞，避免施工過程中的返工、停工等現象發生，大大減少設計變更，確保施工進度。

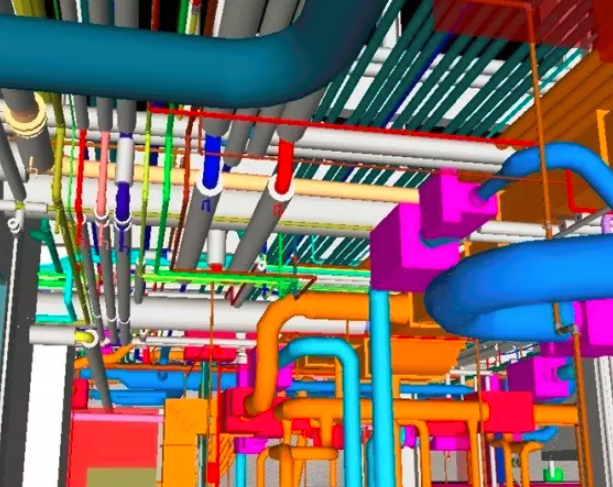

三維綜合管線圖

2、綜合圖各專業碰撞檢查

深化設計人員完成整合模型，并對整體模型進行平衡協調后，可運行碰撞檢測功能。在碰撞檢測報告中找到視覺上難以直接發現的碰撞、干涉等問題，并加以修正。

碰撞分析報告

3、機電各專業深化施工平面圖

在完成了綜合管線的碰撞檢測與修正，確保整體模型的合理性與可行性后，各專業設計人員按照本專業修正后的模型完成深化施工平面圖，詳細標注專業管線的標高與詳細標注專業管線的標高與位置，用于指導具體施工。

4、機電各專業綜合預留預埋圖

當各機電專業深化平面施工圖確定后，根據管線的走向需要穿越結構時候，就必須確定管線在建筑結構上的預留預埋洞的位置。在圖紙上需標識出預留洞口位置、尺寸及標高。

5、機電各專業施工詳圖與大樣圖

繪制的施工詳圖及大樣圖，圖紙應能反映設備與管路的連接型式，設備基礎作法，設備固定方法，細部做法等。

6、綜合管線剖面圖

利用綜合機電管線圖可以直接生成綜合剖面圖。

7、綜合機電末端器具綜合布置圖

裝飾進行墻體或者吊頂施工前，由各系統施工單位與裝飾單位配合，將機電各系統末端包括如燈具、風口等繪制在同一張吊頂圖上，繪制機電末端綜合布置圖，從圖上可看出是否存在矛盾沖突的情況，并以此調整各系統末端器具的位置，以達到避免沖突，布置協調美觀的目的。
