Dynamo軟件是做什么的？

Dynamo軟件嚴格的來說，其實不是一款軟件而是Revit2017的一個參數化插件，但是Dynamo也能夠獨立運行，這個是用來做體量的，用來做異形的建筑比較好。 用來做數據處理，批量化處理的?？梢宰龊唵螛蛄旱缆匪淼赖萺evit本身不好處理的東西（但是做不了特別精細）。也可以相對容易的開發一些revit插件等。

BIM軟件-Revit2017  Dynamo的功能介紹

2017版本Revit將適用于計算設計的Dynamo 插件圖形編程界面完全整合，并隨Revit一起安裝，可以更輕松地充分利用 Revit API 的強大功能。

首先，我們在Revit的管理面板可以找到Dynamo的啟動按鈕。

點擊命令啟動Dynamo，可以看到軟件啟動界面。

我隨便載入了一個樣例，可見其參數化編程方式與grasshopper較為類似。

點擊左下角的運行按鈕，或?qū)⑿袨樵O(shè)置為自動，將會看到結果。

運行完成后，回到Revit界面可見模型已在Revit中生成，保持聯動關系。

Dynamo提供了一個供設計師使用的可視化編程環境，能讓您虛擬地創建邏輯關系，從而推動幾何圖形以及 Revit圖元和數據的行為。

另：Dynamo目前只有菜單界面和一些注釋進行了中文化，其他部分依然為英文。

Dynamo與Revit模型相互導入

怎樣實現Dynamo與Revit模型相互導入-我們知道Dynamo的打開方式有兩種：直接打開和在Revit中打開

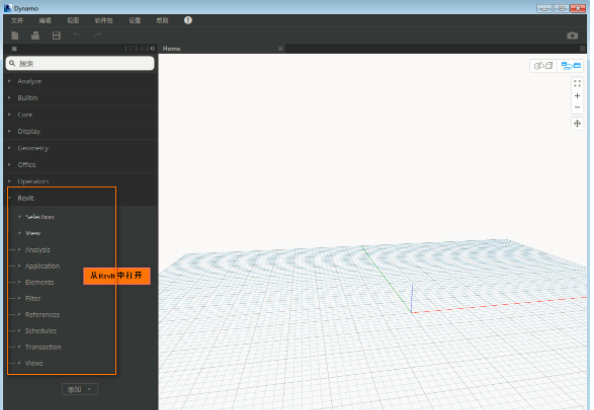

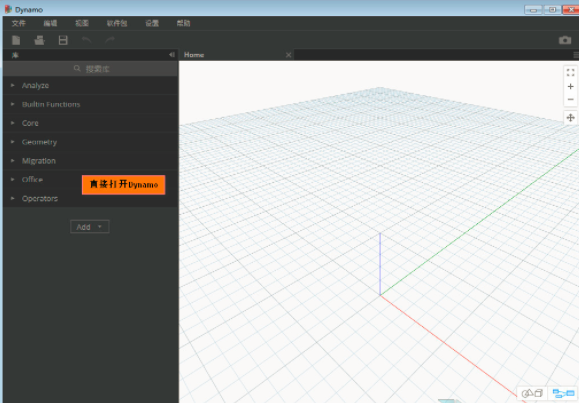

那么這兩種打開方式有什么區別呢？（圖一為從Revit中打開，圖二為直接打開Dynamo）

我們可以發現菜單欄缺少了“Revit”部分，而這部分正是他們互相導入的關鍵。

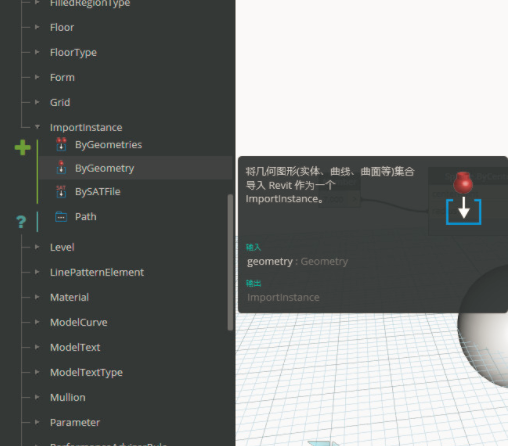

接著我們選擇Dynamo中 Revit - Elements - Importinstance 中的 ImportInstance.ByGeometry （將幾何圖形集合導入Revit作為一個 Importinstance）

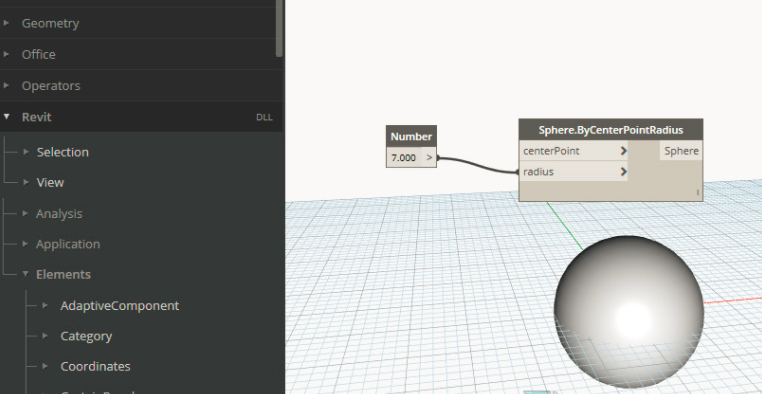

我們將節點連接，可以看到體量中也生成了對應的球體（因為半徑設置的很小，所以要一直放大才能看到）

那么如何將項目中的構建載入Dynamo中呢

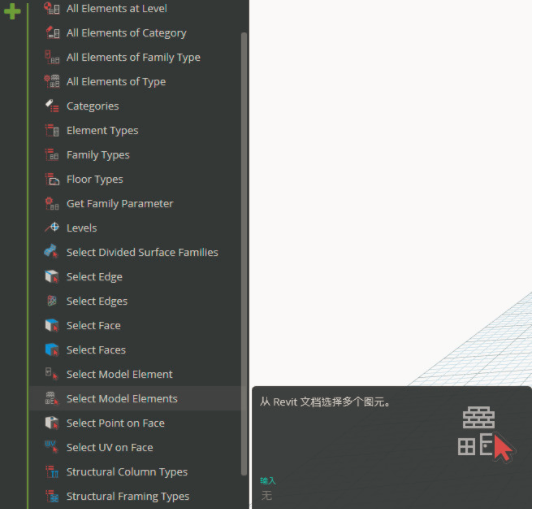

首先我們在Revit中選擇你需要載入的模型，然后在Dynamo中的 Revit - Selection - Select Model Element 選項

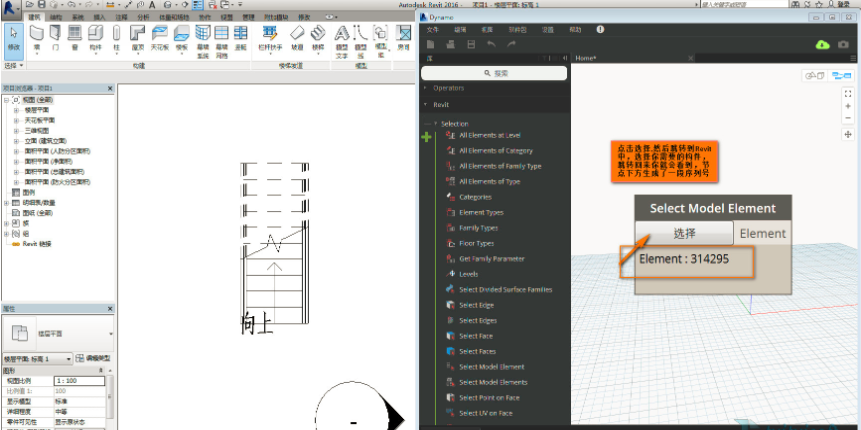

點擊選擇，然后跳轉到Revit中選擇需要的構件，在回到Dynamo中時你會發現，節點下方生成了一段序列號，此時模型已經導入成功了

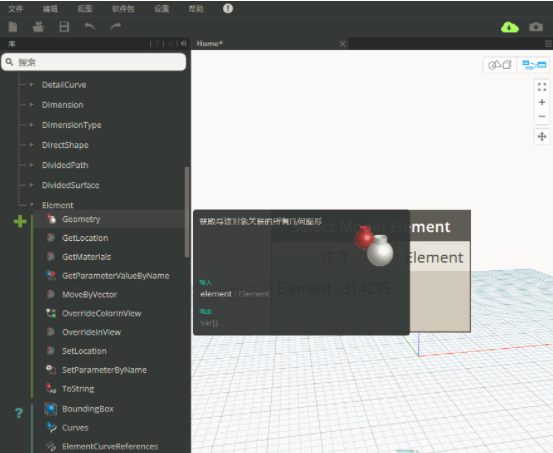

接著選擇 Revit - Elements - Element.Geometry 選項(獲取與該對象關聯的所有幾何模型)

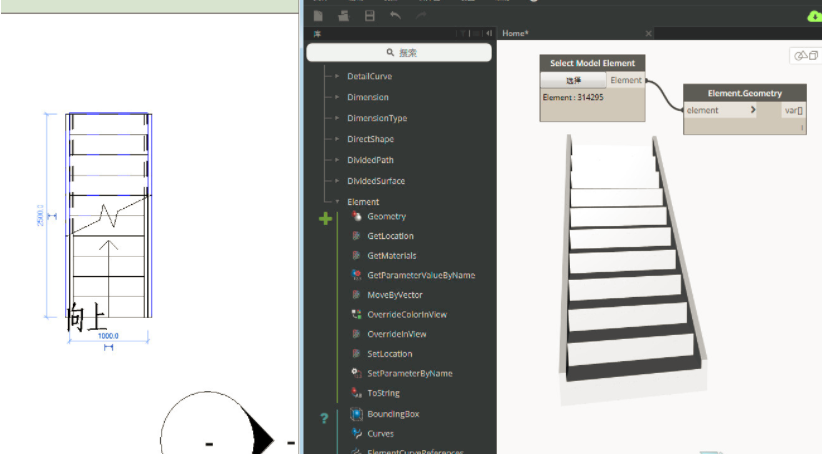

將節點連接，這時候你就會發現構件已經導入進模型里了（你要一直縮小才能看到 ）。

好了，導入的部分查不多是這樣了 ,想要了解更多BIM軟件，記得關注艾三維！
