施工工藝模擬

隨著B(niǎo)IM技術的推廣，它的用處也在不斷地被發掘，從最開始的模型創建到可視化應用，以及現階段的VR體驗等等，可以說每一個階段都有每一個階段的重點。而今天我們要來講解的是可視化應用當中的工藝模擬。

什么是施工工藝模擬？

首先進行模型的創建，再來將完成的模型進行動畫編輯，形成動態視頻，最后將原文件以串聯成完整的視頻。通過視頻展示預先演示施工現場的現有條件、施工順序以及重難點解決方案。

施工工藝模擬意義

工程在施工階段會遇到許多問題，而施工工藝模擬在其中扮演的角色是可視化以及交互性。讓參與方可以統一在同一個平臺上討論問題，不會出現思維的誤差而耽誤會議的進展。

施工工藝模擬流程

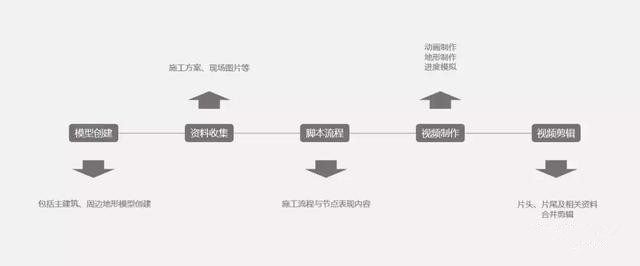

1、基本操作流程

2、人員架構

（1）主負責：項目整體規劃、人員架構安排、進度安排。

（2）協調：對外資料收發記錄、對內文件檔案管理、協調各專業之間文檔傳輸及轉換工作。

（3）模型修改：為后期視頻的制作模型分層、顏色設置或建設臨時體量等工作。

（4）動畫制作：運用動畫制作軟件進行視頻制作。

（5）剪輯：書寫視頻腳本流程，對動畫進行剪輯，運用PS軟件對渲染照片進行修改。

施工工藝模擬案例

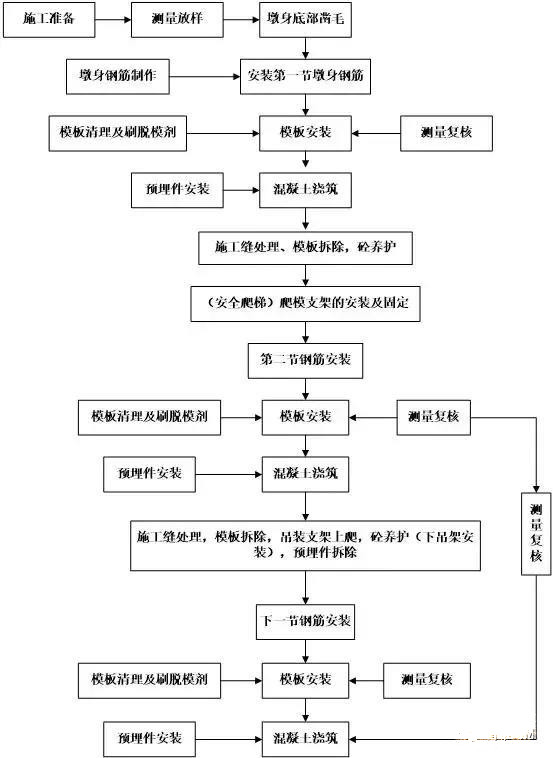

1、項目施工工藝方案介紹

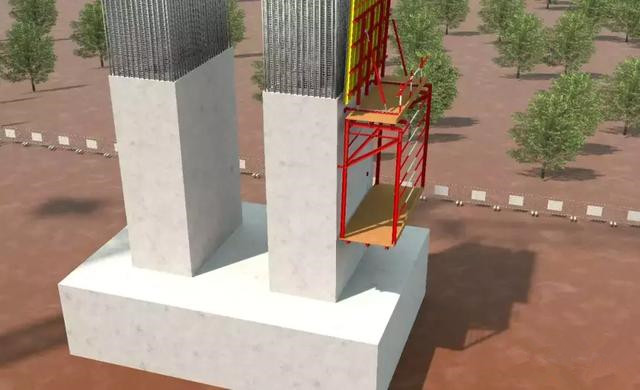

本案例以80米空心薄壁墩的懸臂爬模施工進行舉例說明。

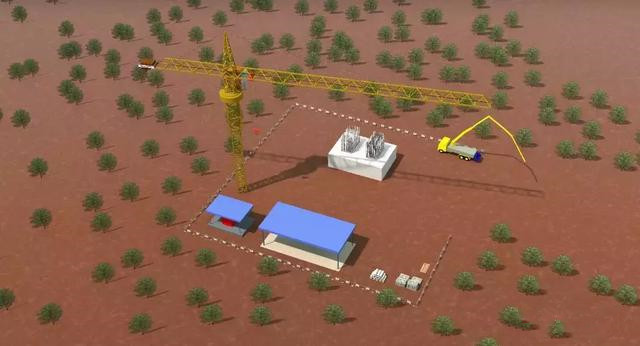

工具式模板工程，屬超過一定規模的危險性較大分部分項工程范圍，專項施工方案需組織專家論證。由于墩身高，施工周期長，高空作業安全隱患大，需通過施工模擬進行可視化技術交底，且在施工過程中加強管控，嚴格按照本方案確定的施工工藝進行施工，落實本方案制訂的措施，確保安全施工。

2、關鍵點解析

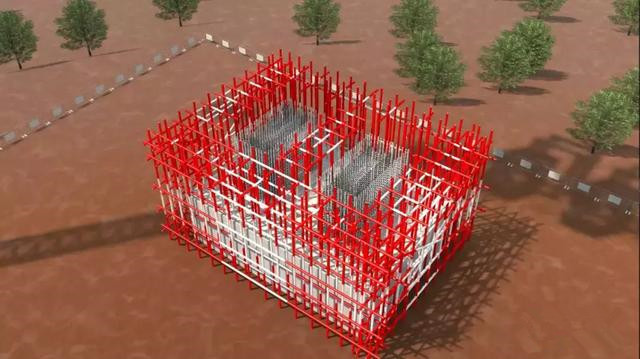

爬模施工技術有幾個特殊的施工技術控制關鍵點，分別是爬升速度的控制、墩身垂直的控制、墩身混凝土強度的控制以及施工過程的人身安全問題。

3、動畫制作

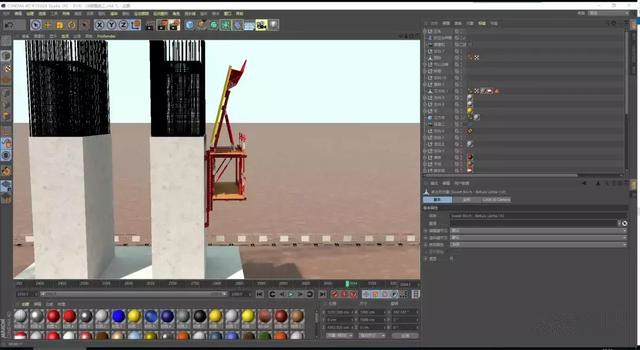

根據施工工藝，將模型導入到動畫制作軟件C4D或3ds max，進行動作制作并導出視頻。

4、視頻剪輯

將導出原始視頻以及項目相關資料進行細化工作，除了調整順序，還應增加特效，讓整個影片表達更加充分。另外加上配樂及配音，解說整個工藝流程。

除此之外，BIM 4D模型還可以與物聯網、云技術等進行結合，讓項目參與各能夠隨時隨地了解施工現場的狀況，通過在施工模擬過程中進行實時的人機交互，實現施工計劃、場地布置、機械操作的實時調整。實現更為優秀的進度控制，從而達到降低風險和減少施工浪費，安全施工的目的，讓“意外”遠離施工。
