BIM技術協同和集成的理念與裝配式建筑一體化建造的思路高度融合，特別是在EPC工程總承包管理模式下，基于BIM的裝配式建筑信息化應用的作用和優勢越顯突出……

本文將根據當前BIM技術的發展?fàn)顩r及其優勢，結合裝配式建筑的系統性特征，在EPC工程總承包模式下，分析BIM技術在裝配式建筑一體化建造全過程中應用，通過BIM的技術應用和BIM-ERP的管理信息化應用，深度挖掘BIM技術在裝配式建筑中的應用價值，助推裝配式建筑的一體化高品質發展。

1、基于BIM的裝配式建筑信息化應用優勢

BIM技術能夠?qū)⒔ㄖ⒔Y(jié)構、機電、裝修幾個專業更為有效地串聯，形成BIM一體化設計，進一步強化各專業協同，減少因“錯、漏、碰、確”導致的設計變更，達到設計效率和設計質量的提升，降低成本。同時在EPC工程總承包模式下，BIM技術的應用能夠有效增強EPC項目團隊的協同管理能力，實現智能建造。

信息化—工業化融合助推裝配式建筑一體化建造

2、BIM信息化技術的應用

裝配式建筑“設計、生產、裝配一體化”的實現需要設計、生產、裝配過程的BIM信息技術應用。通過BIM一體化設計技術、BIM工廠生產技術和BIM現場裝配技術的應用，設計、生產、裝配環節的數字化信息會在項目的實施過程中不斷地產生，實現了協同。

BIM的設計—生產—裝配全過程技術應用

BIM技術在設計中的應用

在BIM一體化設計中，建筑、結構、機電、裝修各專業根據統一的基點、軸網、坐標系、單位、命名規則、深度和時間節點在平臺化的設計軟件中進行模型的搭建。同時各專業還可以從建筑標準化、系列化構件族庫和部品件庫中選擇相互匹配的構件和部品件等模塊來組建模型，提高建模的標準化程度和效率。此外各專業需要進行各自設計流程的協同，通過協同工作，不斷豐富BIM模型信息，最終形成集成各專業設計信息的綜合設計模型。

BIM技術在工廠生產中的應用

工廠生產環節是裝配式建筑建造中特有的環節，也是構件由設計信息變成實體的階段。為了使預制構件實現自動化生產，集成信息化加工（CAM）和MES技術的信息化自動加工技術可以將BIM設計信息直接導入工廠中央控制系統，并轉化成機械設備可讀取的生產數據信息。通過工廠中央控制系統將BIM模型中的構件信息直接傳送給生產設備自動化精準加工，提高作業效率和精準度。工廠化生產信息化管理系統可以結合RFID與二維碼等物聯網技術及移動終端技術實現生產排產、物料采購、模具加工、生產控制、構件質量、庫存和運輸?shù)刃畔⒒芾怼?

BIM工廠生產技術

BIM技術在現場裝配中的應用

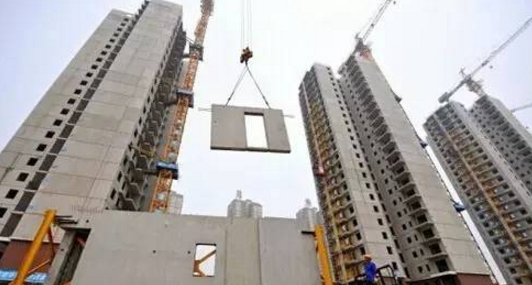

現場裝配階段是裝配式建筑全生命周期中建筑物實體從無到有的過程。在EPC工程總承包模式下基于BIM的共享、協同核心價值，以進度計劃為主線，以BIM模型為載體，共享與集成現場裝配信息通設計信息和工廠生產信息，實現項目進度、施工方案、質量、安全等方面的數字化、精細化和可是化管理。

3、BIM-ERP信息化管理應用

裝配式建筑的BIM信息化管理是以建筑信息模型為項目的信息源。結合企業層面的ERP資源配置計劃，以云技術、RFID等物聯網技術和移動終端技術為信息采集和應用手段，服務于EPC工程總承包模式的一體化全過程管理。

BIM—ERP信息化管理

建立基于BIM的一體化信息管理平臺

基于BIM的信息管理平臺是通過建立一個數據中心作為工程項目BIM設計、生產、裝配信息的運算服務支持。通過該平臺可以形成企業資源數據庫，并實現協同辦公。

EPC工程建造的信息化管理

EPC工程總承包模式下的BIM信息化管理涉及到工程項目相關專業、相關環節、相關業務的信息化應用。需要有完備的BIM模型信息和與工程建造相關的業務信息作為基礎數據支撐。

通過基于BIM的一體化信息管理平臺，EPC工程建造一體化管理可以實現對裝配式建筑設計、生產、裝配全過程的采購、成本、進度、合同、物料、質量和安全的信息化管理，最終實現項目資源全過程的有效配置。

BIM技術協同和集成的理念與裝配式建筑一體化建造的思路高度融合，特別是在EPC工程總承包管理模式下，基于BIM的裝配式建筑信息化應用的作用和優勢越顯突出。結合BIM技術的發展?fàn)顩r和裝配式建筑的系統性特征，借助BIM等信息化技術將各環節、各專業、各參與方的信息屏障打通，進而推進裝配式建筑一體化建造的實施和推廣，實現我國建筑工業化和信息化的深度融合。《建設科技》雜志 版權歸原作者所有
