沉浸式放樣體驗：Trimble FieldLink MR+Trimble RTS BIM放樣機器人

2024/03/14
施工放線，一項看似簡單卻實則重要的工程技術，承載著建筑施工的精準性與效率。無論是建筑物定位、基礎施工還是主體施工，都離不開這一環節的精密布局。本文將為您揭示施工放線的概念、分類以及常用方法，帶您深入了解這項不可或缺的施工工藝。

施工放線的概念及分類

施工放線是指在建筑施工過程中，根據設計圖紙及標高，將建筑物的各種結構要素（如墻、柱、梁等）的位置和高程準確地標出來的工作。按照施工放線的不同階段和方法，可以將其分為建筑物定位、基礎施工和主體施工放線三個階段。

1、建筑物定位： 包括城市規劃部門和施工單位的測量人員根據建筑規劃定位圖，在施工現場放置定位樁，確保建筑物的位置準確無誤。

2、基礎施工放線： 在建筑物定位樁設定后，對基礎工程進行放線，包括確定基礎的邊線和軸線，以便進行基礎開挖和澆筑。

3、主體施工放線： 在基礎工程施工完成后，對主體結構進行放線，包括在建筑物上標出各個結構要素的位置和邊線，以便進行主體施工。

常用的施工放樣方法：

施工放樣可以采用多種方法進行，包括直接放樣方法和歸化法放樣。

1、直接放樣方法包括高程放樣、角度放樣、距離放樣、點位放樣和鉛垂線放樣等；

2、歸化法放樣則是通過對實地標志進行精確測量，將其歸化到設計位置。

科技改變工作方式與效率

科技的不斷發展改變了施工行業的工作方式和效率。例如，Trimble FieldLink MR結合Trimble RTS BIM放樣機器人，開啟了“1+1+1”沉浸式放樣，實現前所未有的精準度與效率。

Trimble XR10 混合現實安全帽

Trimble XR10 混合現實安全帽是一款搭載微軟HoloLens 2 的定制設備，是全球率先經微軟授權的安全集成方案，專為建造施工、石油燃?xì)?、制造業和采礦業一線工人設計，可在工程現場訪問全息數據。

MR混合現實-應用445

Trimble RTS BIM放樣機器人

BIM放樣機器人是Trimble公司為針對建筑施工現場定點問題開發地一款軟硬件結合的產品。放樣機器人主要硬件包括：全站儀主機，外業平板電腦，三腳架，全反射棱鏡及棱鏡桿等。主要軟件包括：Trimble Field Link軟件和基于REVIT及CAD的測量及放樣點位插件。

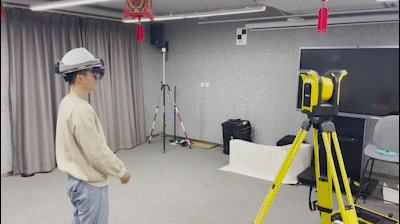

Trimble FieldLink MR軟件配合Trimble XR10混合現實頭盔

設備原理

1、從BIM模型中設置現場控制點坐標和建筑物結構點坐標分量作為BIM模型復合對比依據，在BIM模型中創建放樣控制點。

2、在已通過審批的機電BIM模型中，設置機電管線支吊架點位布置，并將所有的放樣點導入專業軟件中。

3、進入現場，使用BIM放樣機器人對現場放樣控制點進行數據采集，即刻定位放樣機器人的現場坐標。

4、通過平板電腦選取BIM模型中所需放樣點，指揮機器人發射紅外激光自動照準現實點位，實現“所見點即所得”，從而將BIM模型精確的反應到施工現場。

“1+1+1”沉浸式放樣

Trimble FieldLink MR結合Trimble RTS BIM放樣機器人技術的應用，開啟了“1+1+1”沉浸式放樣的全新時代。通過這一技術，施工人員可以利用混合現實眼鏡實時查看設計數據，并通過沉浸式體驗進行放樣工作。這一創新不僅提高了放樣的精確度和效率，還使施工人員能夠更加直觀地了解放樣目標的位置和要求，從而降低了施工中的錯誤率和調整成本。

XR10混合現實導航快速定位放樣目標
利用XR10混合現實導航，快速定位下一個放樣目標位置，提升工作效率。

MR混合現實頭盔配合BIM放樣機器人-周圍設計數據一目了然
周圍設計數據一目了然，助您做出明智決策，節省時間成本，及時糾錯。

MR混合現實頭盔配合BIM放樣機器人-混合現實視覺指引
混合現實視覺指引，助您快速完成放樣工作，確保工程進度順利。

如果您對施工放樣設備有購買或租用需求，請聯系我們，我們將為您提供專業的解決方案和服務。
〈 〉
