工程施工中，樓梯模板如何計算.現今在實際施工現場，均采用現澆方式施工，無論是工業還是民用建筑的樓梯施工對現場的施工人員要求技術較高。本文是針對現場木工怎樣準確快速的配置樓梯模板的一個指導。

知識解析

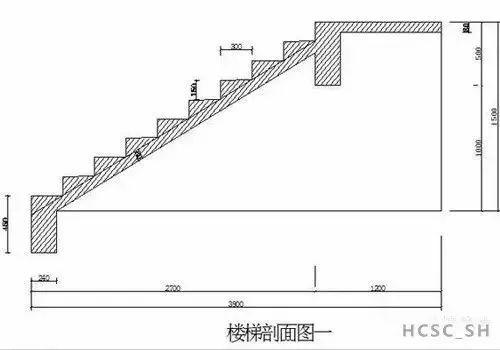

樓梯踏步的高與寬構成的直角三角形，與樓梯底板和其水平投影所構成的直角三角形是相似三角形。每個踏步的坡度比例和坡度系數就是樓梯底板和其水平投影的坡度比例和坡度系數。如圖（樓梯剖面圖一）所示。

（一）基本公式

（1）踏步高=150mm 踏步寬=300mm

（2）由勾股定理可得出踏步斜邊長為：

=335.41mm

（3）坡度比例=短邊/長邊=150/300=0.5

（4）坡度系數=斜邊/長邊=335/300=1.118

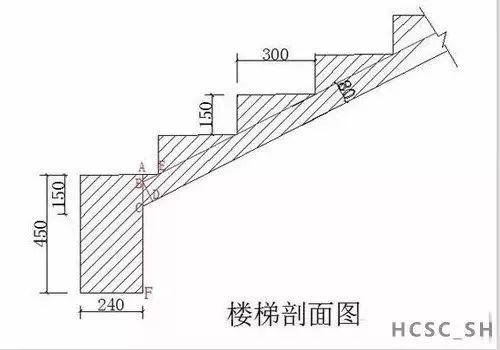

（二）樓梯基礎梁里側模板的計算

外側模板高度為450mm，里側模板高度（CF）=外側模板高度-AC（樓梯剖面圖二)所示。

AC=AB+BC

AE=300-240=60mm

AB=60×0.5=30mm

BC=80×1.118=90mm

AC=30+90=120mm

里側模板高(CF)=450-120=330mm

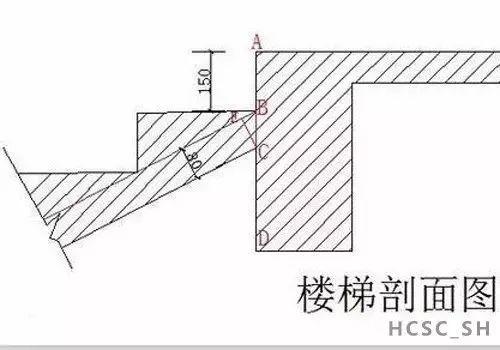

(三)基礎梁與平臺梁第一跑里側模板的計算（樓梯剖面圖三）

CD=AD-AC

AD=500mm

AC=AB+BC

AB=150mm

BC=80×1.118=90mm

CD=500-150-90=260mm

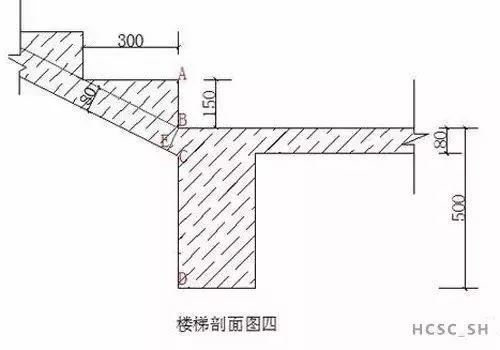

（四）平臺梁第一跑與第二跑里側模板的計算（樓梯剖面圖四）

CD=BD-BC

BD=500mm

BC=80×1.118=90mm

CD=500-90=410mm

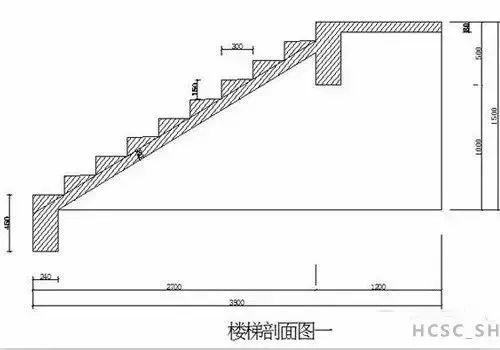

（五）樓梯基礎梁和第一個平臺梁連接底模板長度計算（可參照樓梯剖面圖一）

底模長度=底模水平投影長度*坡度系數

底模水平投影長度=2700-240-30-30=2400mm(30為模板厚度)

底模長度=2400×1.118=2683mm

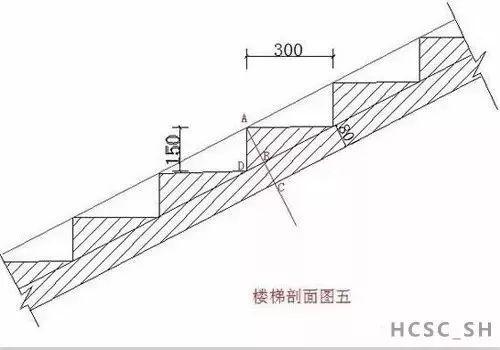

（六）樓梯側模（俗稱樓梯幫高）計算（樓梯剖面圖五）

AC=AB+BC

BC=80mm

AB=150÷1.118=134mm

AC=134+80=214mm

（七）附加介紹樓梯支模適用工具之：三角板制作

制作出的三角板，在樓梯支模尤其分踏步的時候，作用很大，可以取代水平尺，制作也很簡單，被普遍使用。
