工程施工怎么看施工圖，知道這些很重要!夜深了，施工宿舍里大伙都準備睡了，只有新來的小施工員還不停的翻著圖紙，一臉惆悵。l老施工員走過去笑著說：“怎么還不睡，白天還沒累夠？”

“每次看圖紙都丈二的和尚摸不著頭腦，圖紙一放下看的東西都忘了。師傅，這看圖紙有沒有什么竅門？”小施工員認真的問師傅。

老施工員看著眼前的小施工員，似乎看到了年輕時候的自己?；叵氘?dāng)初，自己也問過師傅怎樣才能又好又快看施工圖，師傅是這么說的：

首先看圖時要有順序，不能眉毛胡子一把抓。

1、從上往下看，從左往右看。

2、由外向里看，由大往小看，由粗往細看。

3、先平面，后立面，再剖面。

4、圖樣說明對照看，建施結施結合看，設備圖紙參照看。

5、先看全局性基本圖，再看局部性詳圖。

然后你要知道建筑施工圖包括哪幾個部分，每個部分的作用是什么，看圖的時候重點注意什么。

總的來說，建筑施工圖紙主要是包括以下幾項:

圖紙目錄是包含整個建筑設計情況的目錄，從中可以知道圖紙數量、出圖大小、工程號、建筑單位以及建筑物的功能。如果圖紙目錄和實際圖紙有出入，就要及時核對了。

建筑設計總說明會提到施工步驟的很多做法以及很多結構設計中會使用到的數據，比如：建筑物所處位置（結構中用以確定設防列度及風載雪載），墻體做法地面做法樓面做法等等做法。因此，建筑設計總說明對結構設計是很重要的。

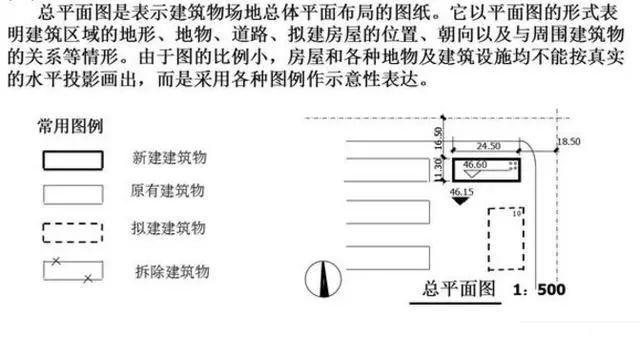

建筑平面圖雖然看起來比較直觀，主要信息就是柱網布置及每層房間功能、墻體布置、門窗布置、樓梯位置，但也不能疏忽大意。

在看平面圖時，要注意一些經常出現的問題。

比如“門是里開外開，軸線是正中偏中，朝向是東南西北，墻厚是一磚幾磚”。門在平面圖中有開啟方向，而窗則沒有開啟方向，必須查大樣圖才能確定。

軸線在墻上是正中還是偏中，哪一層是正中，哪一層是偏中，必須弄清，才不會造成軸線錯誤;以免錯把所有的軸線都當成中線。

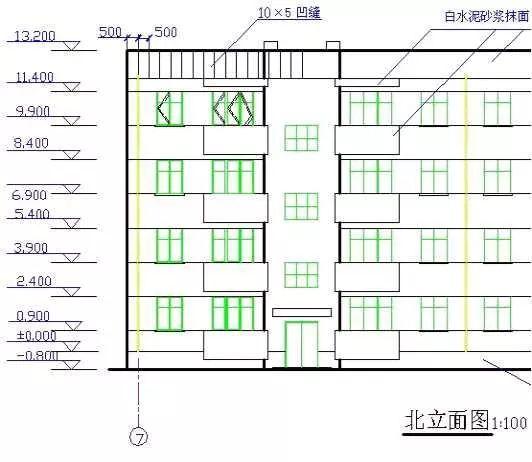

建筑立面圖是對建筑立面的描述，主要是外觀上的效果。提供給結構師的信息，主要就是門窗在立面上的標高布置及立面布置以及立面裝飾材料及凹凸變化。

注意了，通常有線的地方就是有面的變化，再就是層高的信息，這些是對結構荷載的取定起作用的數據。

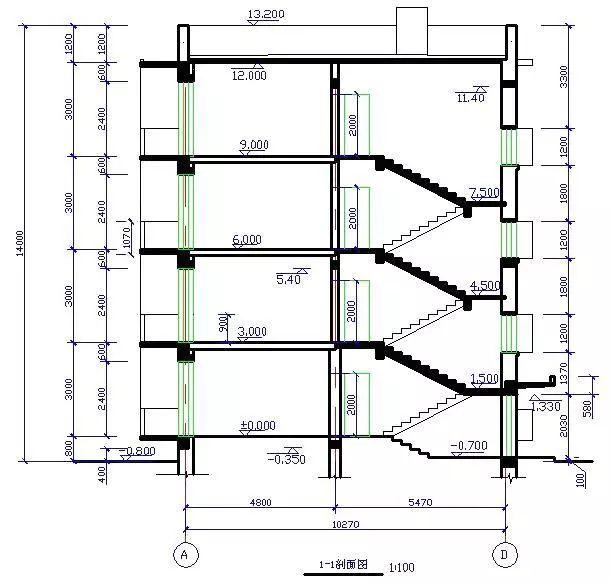

建筑剖面圖可以對無法在平面圖及立面圖表述清楚的局部剖切以表述清楚建筑設計師對建筑物內部的處理。

結構工程師能夠在剖面圖中得到更為準確的層高信息及局部地方的高低變化。

剖面信息直接決定了剖切處梁相對于樓面標高的下沉或抬起，又或是錯層梁，或有夾層梁，短柱等。

在看剖面圖時，要特別注意樓層標高、屋頂標高。有的還要通過剖面圖掌握室內洞口、內門標高、樓地面做法、屋面保溫和防水做法等。

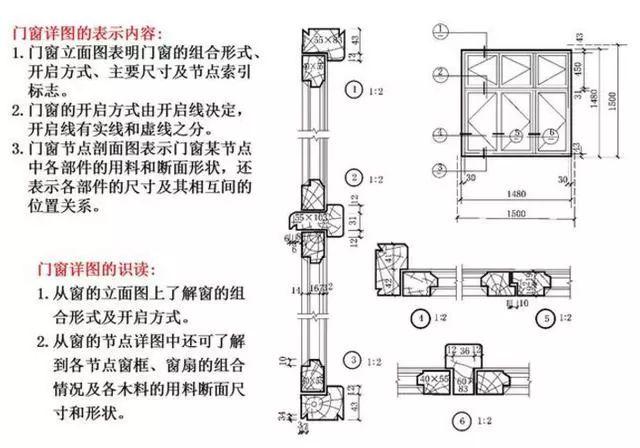

建筑師為了更為清晰的表述建筑物的各部分做法，以便于施工人員了解自己的設計意圖，對構造復雜的結點繪制大樣以說明詳細做法，從而繪制了節點大樣圖。

對于個別特別的門窗，結構師需要繪制立面上的過梁布置圖，以便于施工人員對此種造形特殊的門窗過梁有一個確定的做法，避免發生施工人員理解上的錯誤。

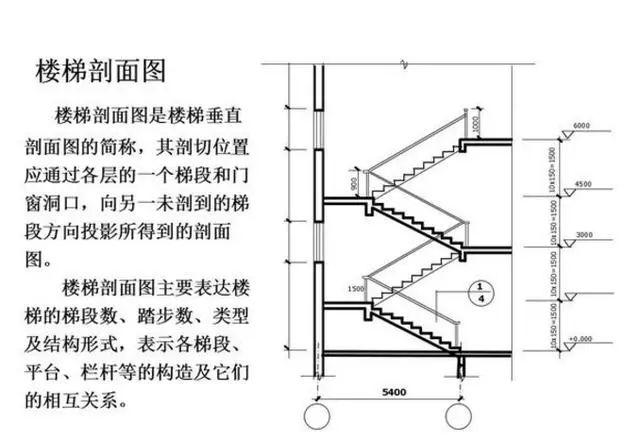

樓梯大樣又分為樓梯各層平面及樓梯剖面圖，看圖時需要仔細分析樓梯各部分的構成，是否能夠構成一個整體。

在進行樓梯計算的時候，樓梯大樣圖就是唯一的依據，所有的計算數據都是取得之樓梯大樣圖，所以在看樓梯大樣圖時也必須將梯梁，梯板厚度及樓梯結構形式考慮清晰。

看圖能力也和操作差不多，熟能生巧，但是也要在不斷看圖過程中找到適合自己的方法。

有些人記性好，看一遍圖紙就大致記住了；

有些人看一遍記不住，看圖的時候可以隨看隨記，記下主要部位的做法和尺寸，記下需要解決的問題，以加深印象。
