在當今社會，隨著信息技術的飛速發展和智慧城市建設步伐的加快，傳統基礎設施的數字化、智能化轉型已成為不可逆轉的趨勢。鍋爐房作為城市供熱系統的心臟，其運行效率與能耗管理直接關系到城市的能源利用效率和居民的生活質量。因此，利用BIM技術對鍋爐房進行供熱系統的改造升級，不僅是提升供熱效率、減少能耗的關鍵舉措，也是推動城市智慧能源管理的重要一環。


一、鍋爐房供熱系統現狀分析
傳統的鍋爐房供熱系統不僅導致能源浪費，還影響了供熱服務的穩定性和安全性。
1.缺乏統一規劃與設計缺陷
長期以來，在制定城市供熱規劃方面，我國往往偏重于熱力的規劃，而對鍋爐供暖、新建及聯片的全面規劃認識不足。這導致住宅建設規劃不合理，供暖方式主要為分散小鍋爐房供暖，缺乏統一規劃。在供暖設計中，偏于安全的考慮，設計熱負荷的計算結果一般比實際需要值大很多，因而散熱器多、鍋爐多、水泵大、管徑大。這種“大馬拉小車”的局面，使得低負荷、大流量運行現象十分普遍，造成了能源浪費。

2.運行管理水平低
目前，北方地區鍋爐供暖的運行管理主要分為房管部門專業化管理和單位自管兩種。總的來說，管理水平都不高，尤其是單位自管者普遍水平較低。此外，不管是房管部門還是單位自管，都普遍存在重視供暖的社會效益，而節能意識薄弱的問題。新技術、新成果的應用很少，長期停留在粗放型的經驗管理，未能提高到量化的科學管理階段。
3.設備老化與能耗高
許多老舊鍋爐房的設備已經運行多年，存在嚴重的老化問題。這不僅影響了設備的運行效率，還增加了故障率，使得運維成本居高不下。同時，老舊設備往往能耗高，不符合現代節能減排的要求。

4.信息化程度低
傳統的鍋爐房供熱系統在信息化方面存在明顯的短板。缺乏智能化的監控手段，使得運維人員難以實時掌握設備的運行狀態和能耗情況。這導致了故障響應速度慢，運維效率低下，同時也增加了能源浪費的風險。


二、BIM在鍋爐房供熱改造中的應用
針對鍋爐房供熱系統存在的問題，BIM技術提供了一種全新的解決方案。通過BIM技術的應用，可以實現對鍋爐房供熱系統的全面優化和升級，提高運行效率，降低能耗，提升管理水平。

1.設計階段的優化
在鍋爐房供熱系統的改造升級過程中，設計階段至關重要。BIM技術可以實現對鍋爐房及其供熱管網的三維建模和模擬分析，幫助設計師更直觀地理解系統的布局和運行方式。通過BIM模型，設計師可以精確計算熱負荷，優化設備選型與配置，確保設計方案的合理性和經濟性。同時，BIM還可以進行能耗模擬分析，提前預測不同運行策略下的能耗情況，為節能設計提供依據。

2.施工階段的精細化管理
在鍋爐房供熱系統的改造升級過程中，施工階段是關鍵環節。BIM技術可以實現施工模擬和碰撞檢測，有效減少施工沖突和返工現象。通過BIM模型，施工人員可以直觀地了解施工流程和注意事項，提高施工效率和質量。同時，BIM還可以集成項目管理信息，實現材料采購、人員調配、質量控制的精細化管理。這有助于降低施工成本，縮短工期，提高項目的整體效益。
3.運維階段的智能化管理
在鍋爐房供熱系統的運維階段，BIM技術同樣發揮著重要作用。通過BIM模型，運維人員可以實現對設備的遠程監控和智能調度。借助BIM平臺，運維人員可以實時掌握設備的運行狀態和能耗情況，及時發現故障并采取措施進行處理。這有助于提高運維響應速度和故障處理能力，降低運維成本。同時，BIM還可以幫助建立設備維護檔案，實現預防性維護，延長設備使用壽命。

4.能源管理與優化
在鍋爐房供熱系統的能源管理方面，BIM技術同樣具有獨特優勢。通過BIM平臺，可以實現對供熱系統的能耗數據進行實時監測和分析。借助大數據分析技術，可以發現能耗瓶頸和潛在優化點，提出針對性的節能措施。同時，BIM還可以實現能源使用的精細化管理，根據實際需求調整供熱策略，降低能耗成本。這有助于實現節能減排的目標，推動城市的可持續發展。
5.可視化溝通與決策支持
BIM技術還提供了強大的可視化溝通能力。通過BIM模型，可以直觀地展示鍋爐房供熱系統的布局和運行方式，幫助相關人員更好地理解系統的特點和需求。這有助于促進不同部門之間的溝通和協作，提高決策的科學性和準確性。同時，BIM還可以提供豐富的數據支持和分析結果，為決策者提供有力的參考依據。


三、鍋爐房BIM改造案例分析
—— 河北豐南經濟開發區臨港經濟園供熱工程（一期）項目
本項目為唐山市豐南區政府引進的重點外資項目，采用工業余熱利用、屋頂光伏發電及天然氣應急調峰等多種清潔能源利用方式，通過資源的多維尋優、多能互補、智慧調度，實現能源梯級利用、清潔高效的目標。
本項目一期規劃建設分布式能源主站1座、燃?xì)庹{(diào)壓站一座，DN800DN600的主干線熱水管網管槽長度約為7km，DN600DN300的主干線蒸汽管網長度約為15km。項目達產后可滿足面積約為301.83萬m2的供暖負荷，工業用蒸汽負荷約為283.5t/h。

BIM技術應用背景
1. 設計背景
隨著項目的規模擴大、復雜度的增加，傳統的方式在多人多專業的協同設計上，逐步暴露出缺點與漏洞。在工期緊迫的項目中，經常發生圖紙說明不一致、設計內容沖突及工程數量核算錯誤等問題，造成工期延期，設計成果品質不良。
通過BIM技術所建立的3D可視化模型，讓參與設計的工程師在虛擬空間內的建造過程，更精確、更細致、更具表現力，并節省大量人力，增進設計效率，提升設計品質。

2.施工背景
在施工期間，對于復雜的建筑形體，工人及監工只能靠平、立面圖來判斷建筑物的實際樣子，這有可能存在施工錯誤的潛在風險，導致多余的工程費用及時間。
利用BIM技術為工程項目提供3D可視化模型、4D模擬演示、5D成本實時動態管理等, 為傳統的建筑流程與管理方式帶來了全新的變革。

項目解決方案
本項目應用BIM技術，搭建符合項目編制依據的包含主體建筑的建筑、結構以及機電等專業模型，并進行模型深化，工程量統計，以及漫游渲染。

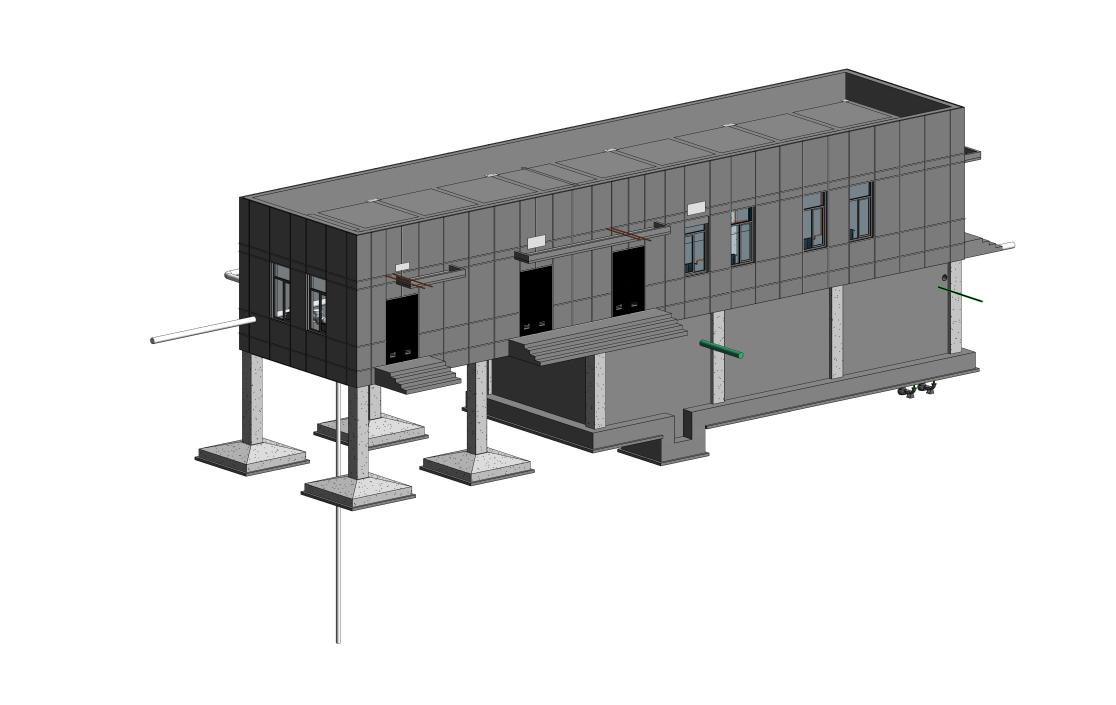

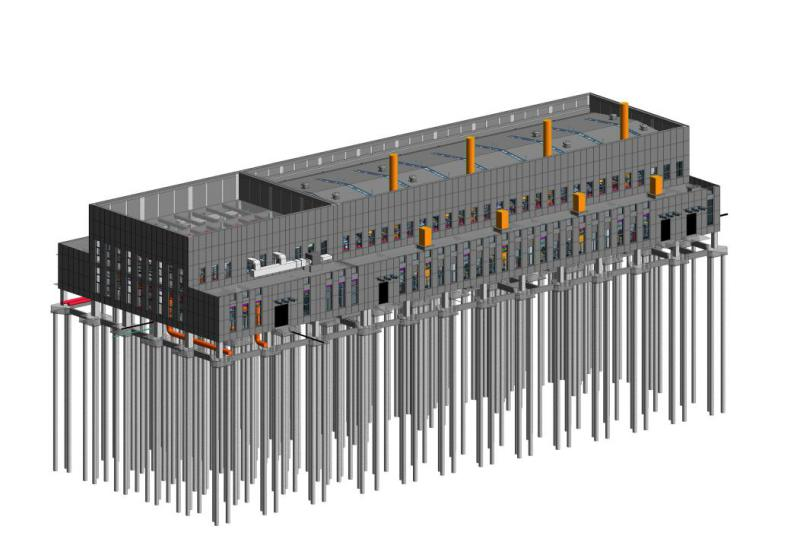

1.可視化

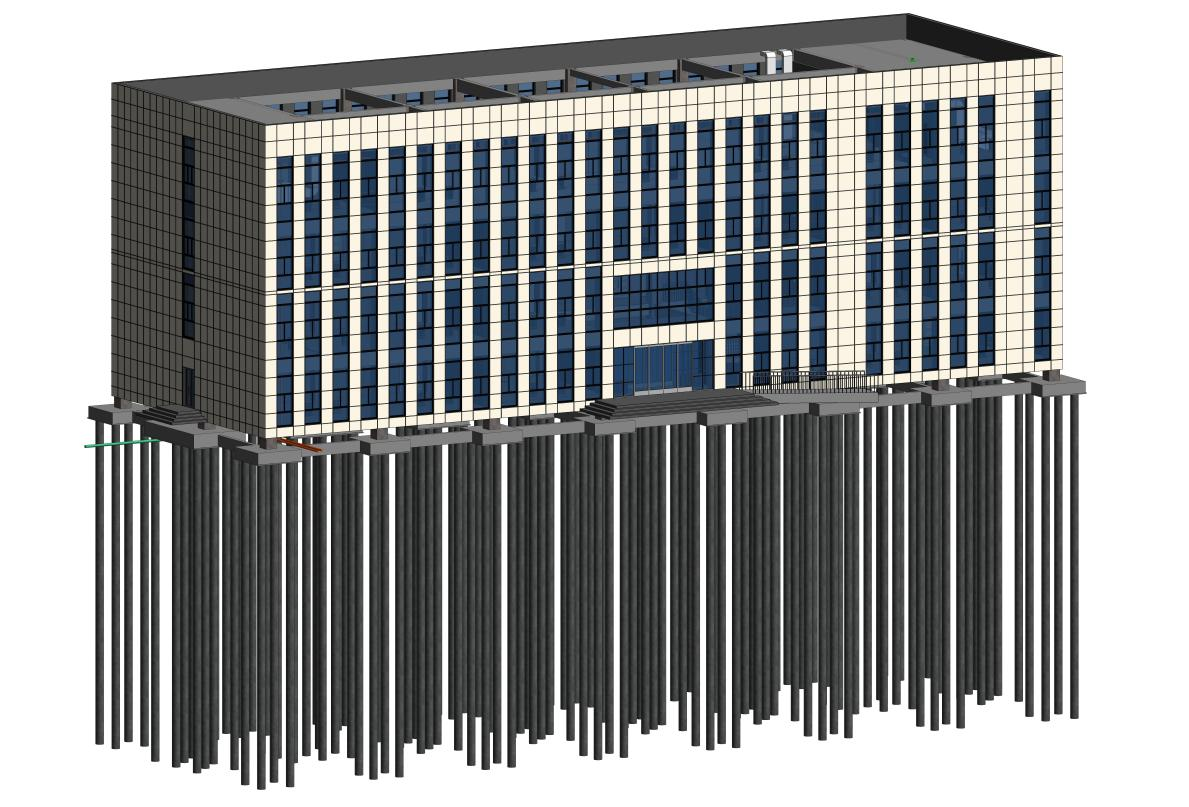

調度中心

鍋爐房

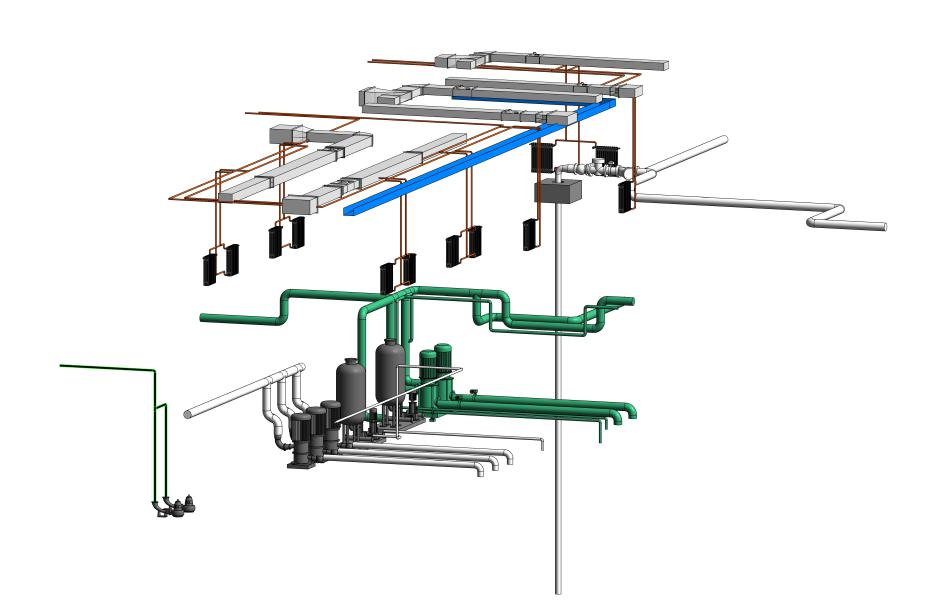

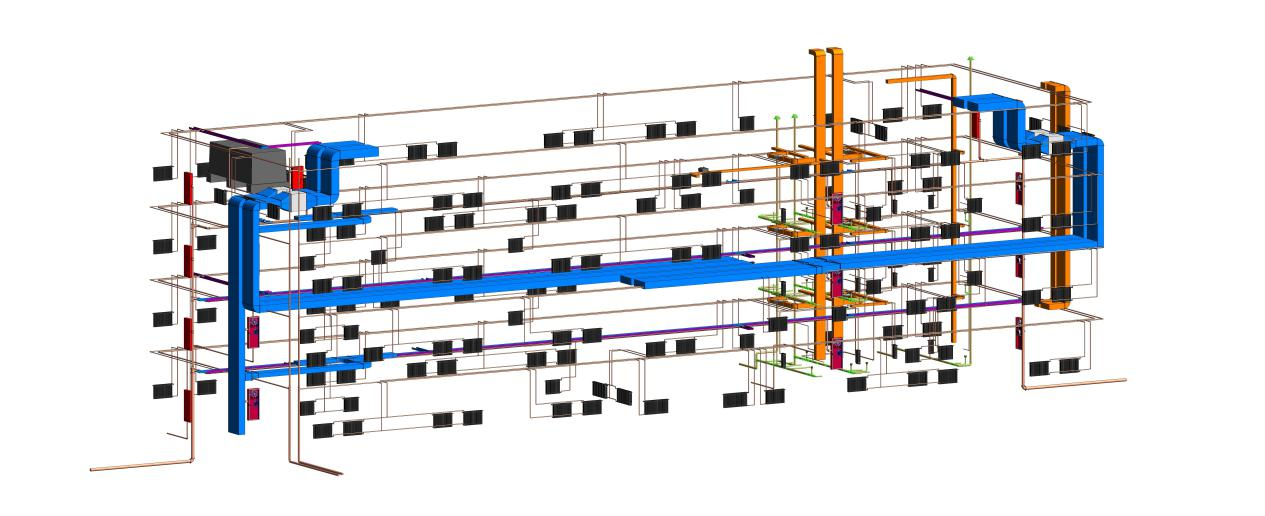

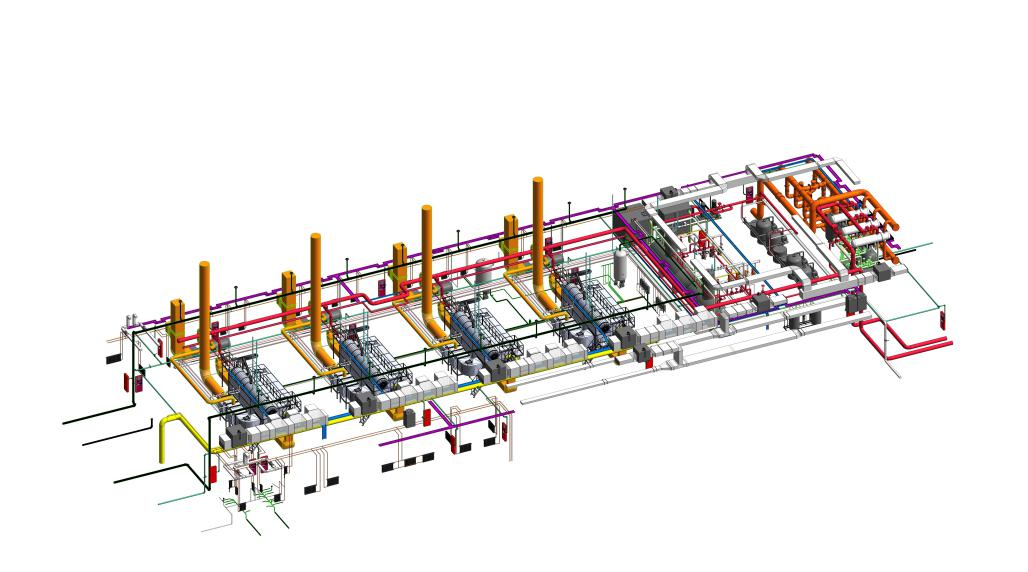

2.三維管線綜合

3.土建深化

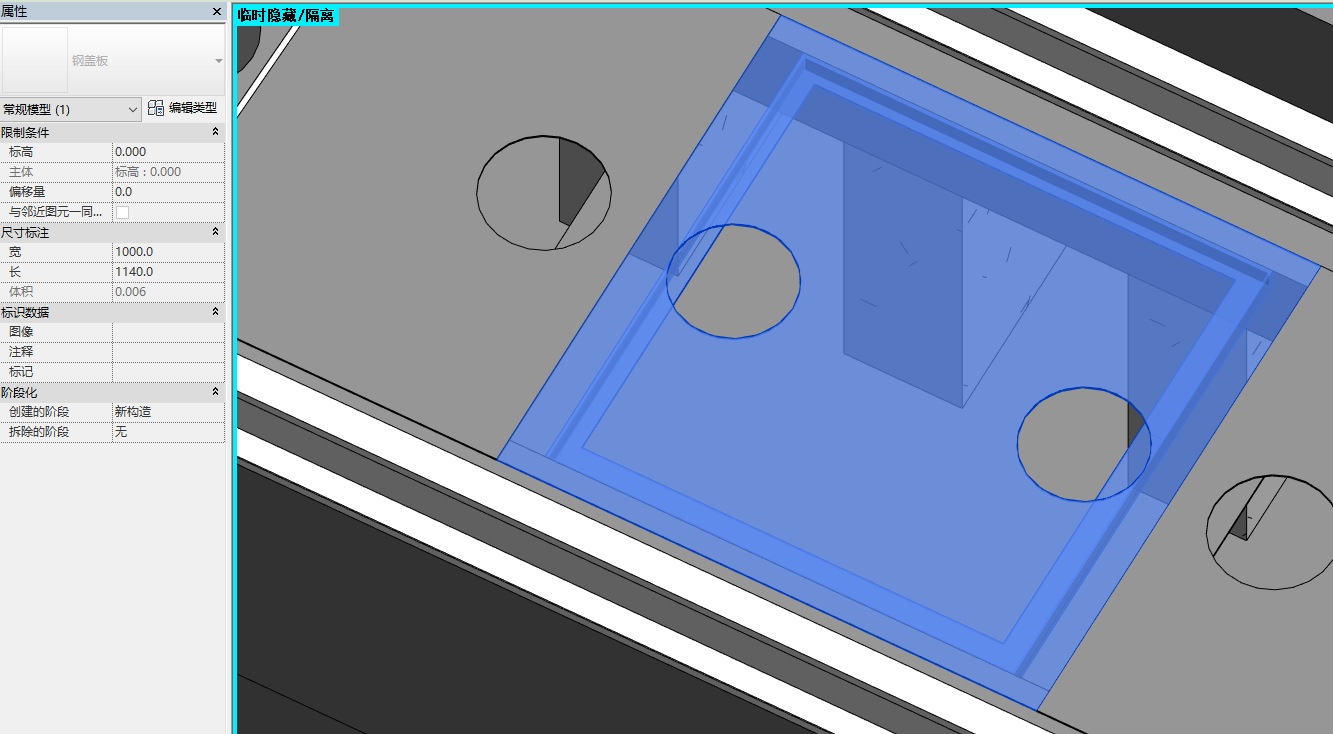

電纜溝鋼蓋板

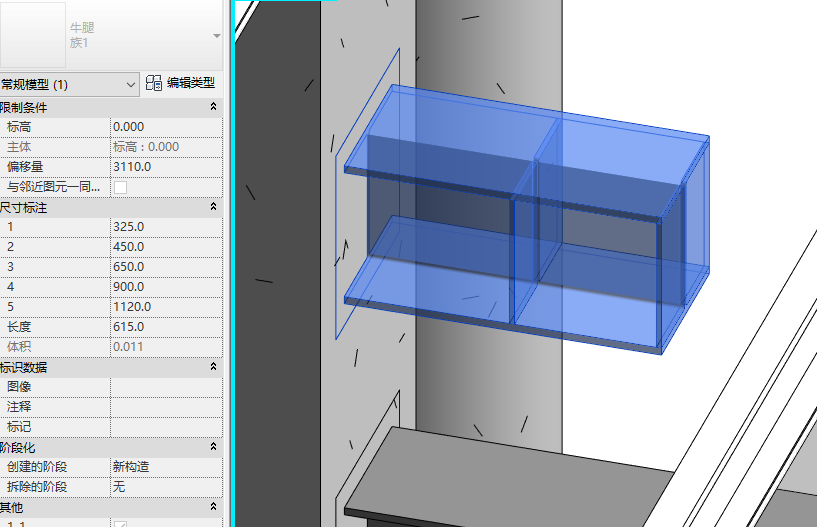

預埋牛腿

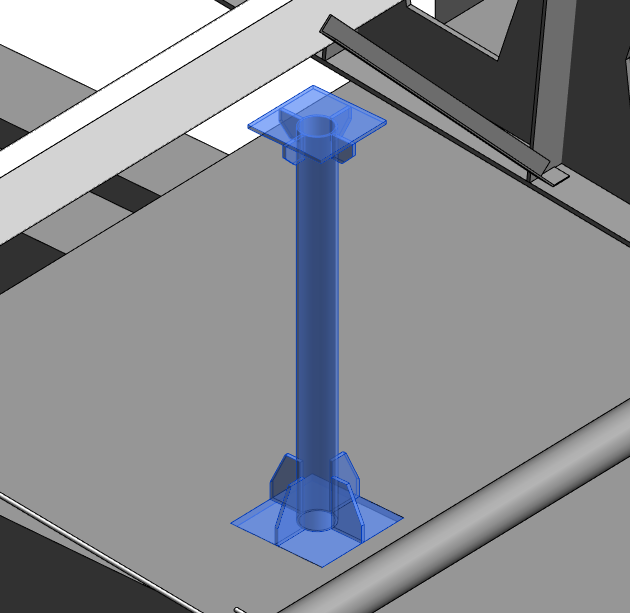

支架

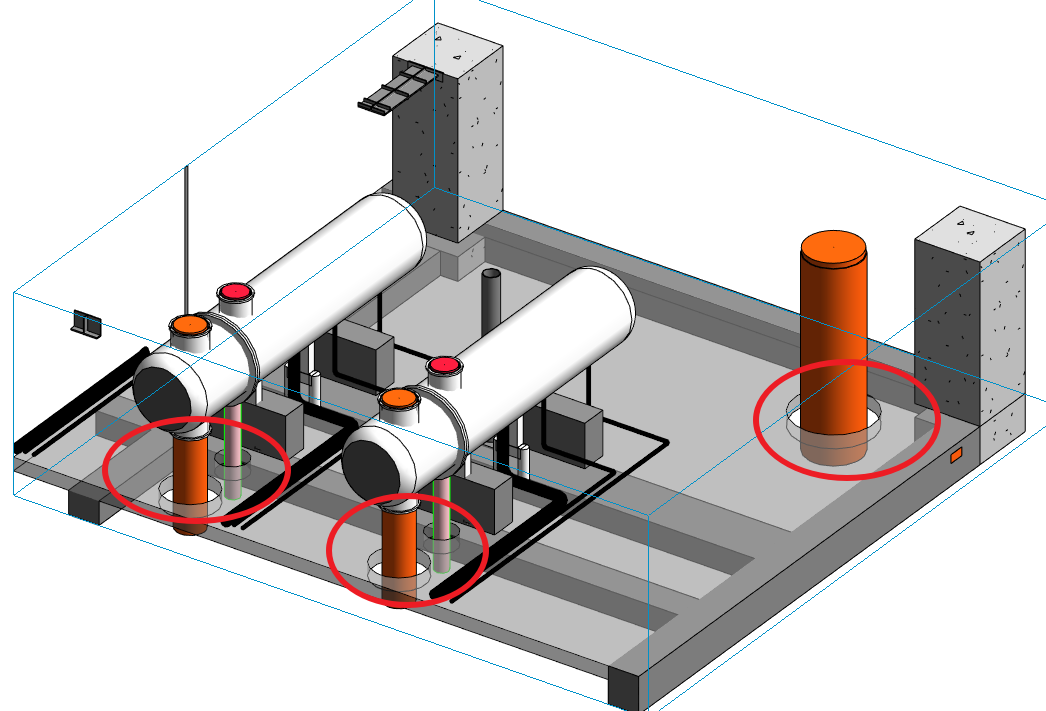

預留洞口

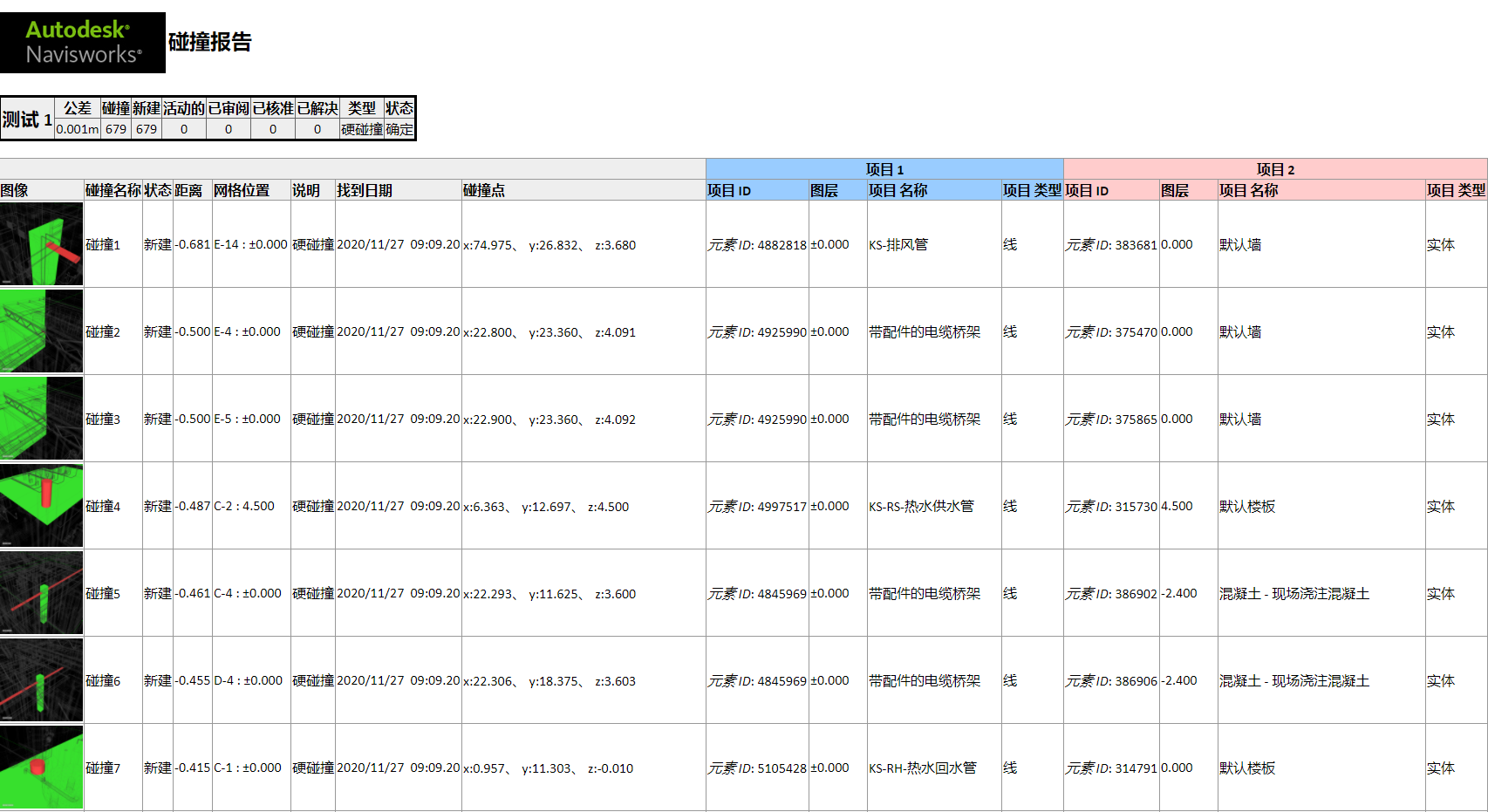

4.碰撞檢測

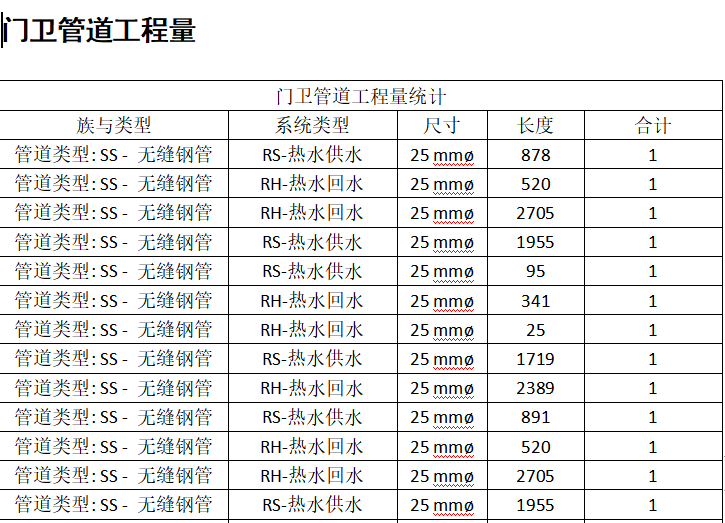

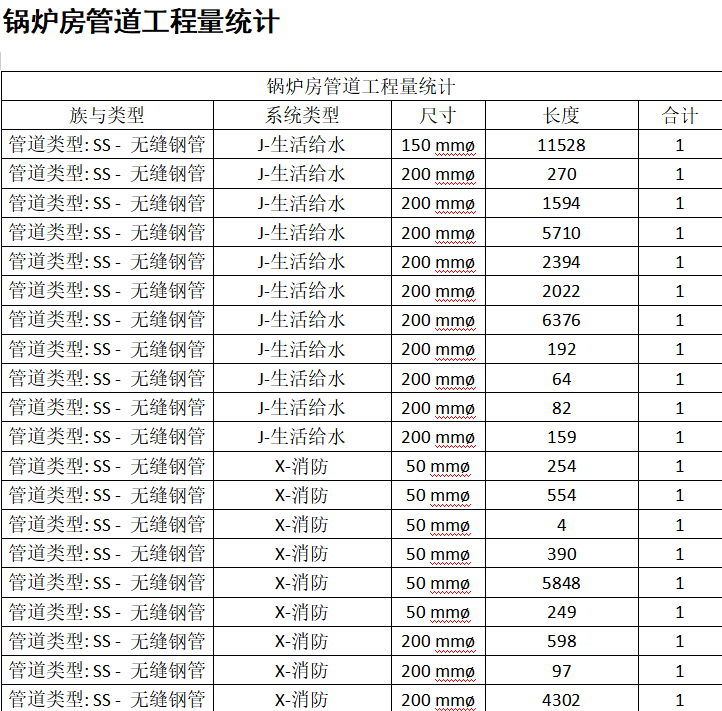

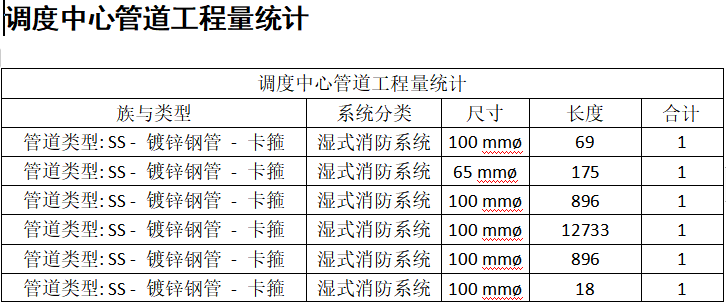

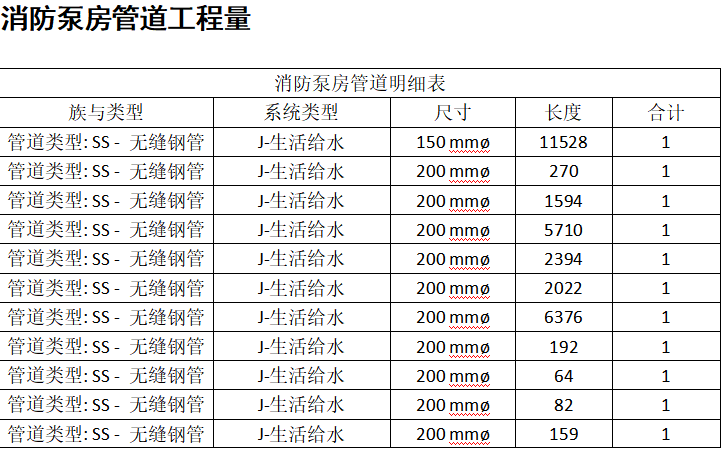

5.工程量統計

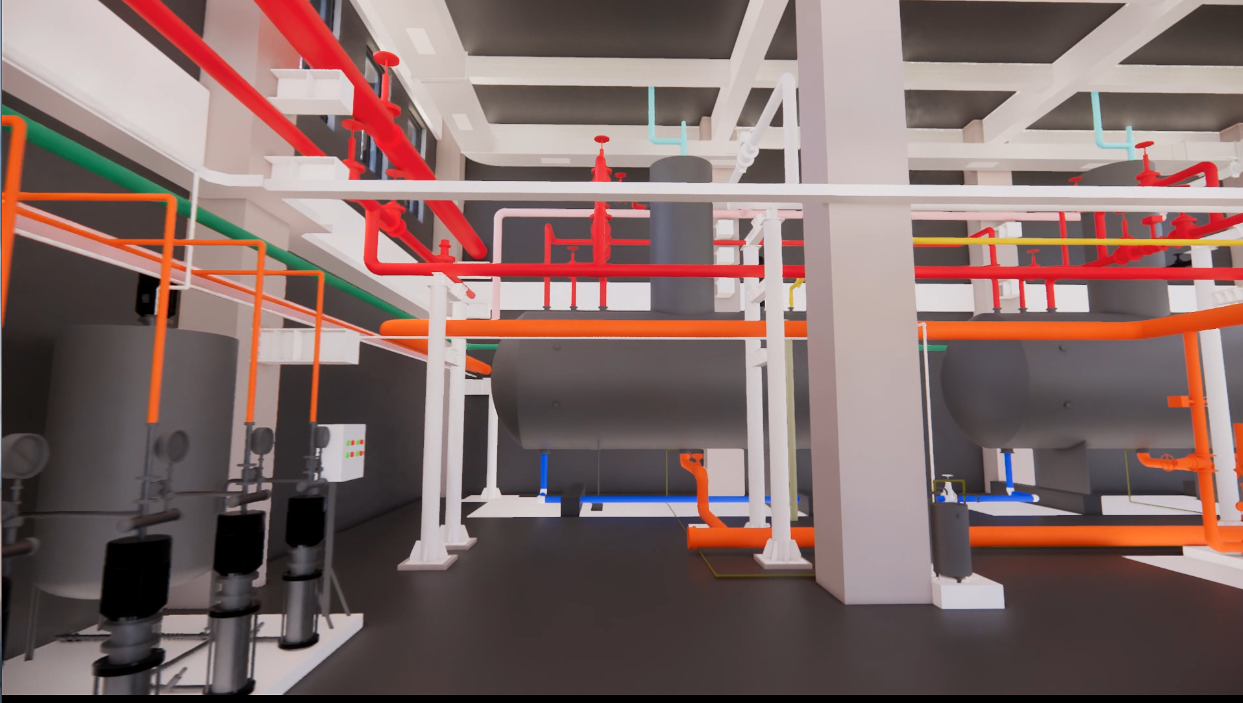

6.漫游

項目效益
本項目投產后將緩解“園區日益增長的用熱需求與控制能耗和排放”這一主要矛盾，同時為園區搭建智慧供能平臺，完善園區供熱基礎設施，提升園區營商環境。
