混凝土結構是建筑工程主體結構的重要內容,施工應從技術與管理等方面保證質量和安全,并體現綠色施工等技術經濟政策?,F(xiàn)場技術和作業人員應結合相關規范規定,理解混凝土結構工程施工要求。
1、施工管理
1)施工單位應建立相應的質量管理體系、施工質量控制和檢驗制度。
施工單位的質量管理體系應覆蓋施工全過程,包括材料的采購、驗收和儲存,施工過程中的質量自檢、互檢、交接檢,隱蔽工程檢查和驗收,以及涉及安全和功能的項目抽查檢驗等環節?;炷两Y(jié)構施工全過程中,應隨時記錄并處理出現的問題和質量偏差。
2)施工項目部的機構設置和人員組成,應滿足混凝土結構施工管理的需要。施工操作人員應經過培訓,應具備各自崗位需要的基礎知識和技能水平。
施工項目部應確定人員的職責、分工和權限,制定工作制度、考核制度和獎懲制度。施工項目部的機構設置應根據項目的規模、結構復雜程度、專業特點、人員素質等確定。
3)施工前,應由建設單位組織設計、施工、監理等單位對設計文件進行交底和會審。由施工單位完成的深化設計文件應經原設計單位確認。
施工單位應根據設計文件和施工組織設計的要求制訂具體的施工方案,并應經監理單位審核批準后組織實施。
施工單位應對施工現場可能發生的危害、災害與突發事件制訂應急預案。應急預案應進行交底和培訓,必要時應進行演練。
4)施工單位應保證施工資料真實、有效、完整和齊全。施工項目技術負責人應組織施工全過程的資料編制、收集、整理和審核,并應及時存檔、備案。
施工單位應重視施工資料管理工作,建立施工資料管理制度,將施工資料的形成和積累納入施工管理的各個環節和有關人員的職責范圍。在資料管理過程中應保證施工資料的真實性和有效性。除應建立配套的管理制度,明確責任外,還應根據工程具體情況采取措施,堵塞漏洞,確保施工資料真實、有效。
2、施工技術
1)混凝土結構工程施工前,應根據結構類型、特點和施工條件,確定施工工藝,并應做好各項準備工作。
混凝土結構施工前的準備工作包括:供水、用電、道路、運輸、模板及支架、混凝土覆蓋與養護、起重設備、泵送設備、振搗設備、施工機具和安全防護設施等。
混凝土結構施工中采用的新技術、新工藝、新材料、新設備,應按有關規定進行評審、備案。
2)對體形復雜、高度或跨度較大、地基情況復雜及施工環境條件特殊的混凝土結構工程,宜進行施工過程監測,并應及時調整施工控制措施。
施工階段的監測內容可根據設計文件的要求和施工質量控制的需要確定。施工階段的監測內容一般包括:施工環境監測(如風向、風速、氣溫、濕度、雨量、氣壓、太陽輻射等)、結構監測(如結構沉降觀測、傾斜測量、樓層水平度測量、控制點標高與水準測量以及構件關鍵部位或截面的應變、應力監測和溫度監測等)。
3)混凝土結構施工應采取有效的環境保護措施。
3、施工質量與安全
1)混凝土結構工程各工序的施工,應在前一道工序質量檢查合格后進行。
在混凝土結構工程施工過程中,應及時進行自檢、互檢和交接檢,其質量不應低于現行國家標準的有關規定。對檢查中發現的質量問題,應及時處理。
在混凝土結構施工過程中,應貫徹執行施工質量控制和檢驗的制度。每道工序均應及時進行檢查,確認符合要求后方可進行下道工序施工。施工企業實行的“過程三檢制”是一種有效的企業內部質量控制方法,“過程三檢制”是指自檢、互檢和交接榆三種檢查方式。對發現的質量問題及時返修、返工,是施工單位進行質量過程控制的必要手段。
2)在混凝土結構施工過程中,對隱蔽工程應進行驗收,對重要工序和關鍵部位應加強質量檢查或進行測試,并應作出詳細記錄,同時宜留存圖像資料。

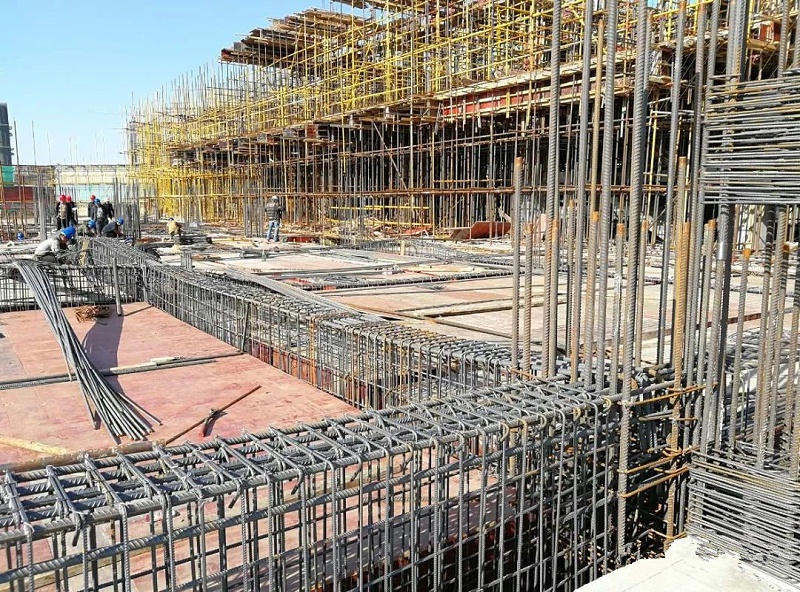

混凝土結構工程的隱蔽工程驗收,主要包括鋼筋、預埋件等??紤]隱蔽工程、重要工序和關鍵部位對于混凝土結構的重要性,施工中除應對隱蔽工程進行驗收外,還應對重要工序和關鍵部位加強質量檢查或進行測試,并要求應有詳細記錄和宜有必要的圖像資料。
3)混凝土結構工程施工使用的材料、產品和設備,應符合國家現行有關標準、設計文件和施工方案的規定。
材料、半成品和成品進場時,應對其規格、型號、外觀和質量證明文件進行檢查,并應按有關規定進行檢驗。
材料進場后,應按種類、規格、批次分開貯存與堆放,并應標識明晰。貯存與堆放條件不應影響材料品質。

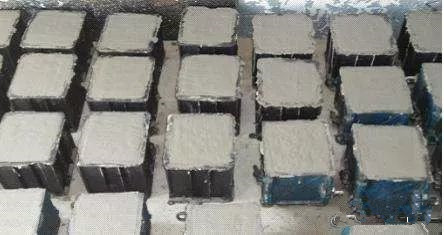

試件留設是混凝土結構施工檢測和試驗計劃的重要內容?;炷两Y(jié)構施工過程中,確認混凝土強度等級達到要求應采用標準養護的混凝土試件;混凝土結構構件拆模、脫模、吊裝、施加預應力及施工期間負荷時的混凝土強度,應采用同條件養護的混凝土試件。當施工階段混凝土強度指標要求較低,不適宜用同條件養護試件進行強度測試時,可根據經驗判斷。
4)混凝土結構工程施工前,施工單位應制訂檢測和試驗計劃,并應經監理或建設單位批準后實施。監理或建設單位應根據檢測和試驗計劃制定見證計劃。
5)施工現場應設置滿足需要的平面和高程控制點作為確定結構位置的依據,其精度應符合規劃、設計要求和施工需要,并應防止擾動。
混凝土結構施工前,需確定結構位置、標高的控制點和水準點,其精度應符合規劃管理和工程施工的需要。用于施工抄平、放線的水準點或控制點的位置,應保持牢固穩定,不下沉,不變形。施工現場應對設置的控制點和水準點進行保護,使其不受擾動,必要時應進行復測以確定其準確度。
6)混凝土結構工程施工中的安全措施、勞動保護、防火要求等,應符合國家現行有關標準的規定。
