建筑工業化必備設計軟件，你知曉嗎？

內梅切克

內梅切克集團是全球領先的AEC（建筑、工程、施工）市場以及多媒體行業開放式BIM以及5D軟件供應商。在全球四十個國家的60多個駐地經營著14個品牌，服務遍布142個國家的約230萬用戶。公司于1963年由Georg Nemetschek教授創立，總部位于德國慕尼黑。于1999年在德意志交易所TecDAX上市，目前市值已超過二十億歐元。

2005年，內梅切克集團戰略級子公司內梅切克軟件工程有限公司正式成立，總部位于奧地利薩爾茨堡。作為全球領先的裝配式建筑行業軟件供應商，公司核心任務是為預制混凝土行業開發和銷售軟件，為預制件工廠和設計院提供全方位的軟件技術支持，服務范圍從初始成本估算直至生產、運輸、安裝。在預制件自動化流水設備占絕對主導地位的歐洲市場，我們的業績穩居第一。

內梅切克軟件工程有限公司旗下兩款核心產品PLANBAR和TIM，作為兩款高性能的軟件解決方案，共同攜手提供基于模型的預制構件設計，實現整個過程的3D可視化。目前，市面上存在各種不同的接口和文件格式，我們通過與其他建模工具的開放數據交換，來共同推進開放式 BIM的概念。通過三十多年專注于預制構件設計工作所累積的經驗，我們的軟件解決方案實現了無與倫比的規劃深度。

2、Planbar發展歷程

★1997年，內梅切克集團收購了Aniedter Industrie Automation (AIA)，開始了基于ALLPLAN的預制構件模塊的開發，主要針對疊合樓板、實心樓板、雙層墻板、實心墻板；

★2000年，軟件實現從3D模型到2D出圖的重大突破；

★2004年，“模板”模塊與“結構件”模塊，即現在的“異形件”模塊面市；

★2009年，“iWALL – 智能多層墻板”模塊面市；

★2015年，ALLPLAN PRECAST正式更名為“PLANBAR”；同年，“BIM Booster”與“MEP Assistant”模塊面市；

★2017年，研發專門針對預制構件模型信息交換的IFC數據格式。

3、Planbar主要版本

PLANBAR系列軟件主要經過2008，2010，2012，2015，2016以及2017版本。

目前最新版本為2017-1-4。

4、Planbar主要應用領域

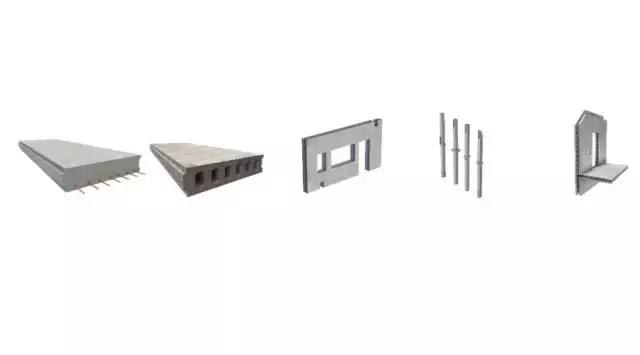

PLANBAR是預制混凝土構件設計行業高品質的綜合解決方案，可實現預制構件的自動拆分和深化，應用范圍涵蓋簡單標準化到復雜專業化的預制件設計。它快速、高效、零失誤。

5、PLANBAR主要功能

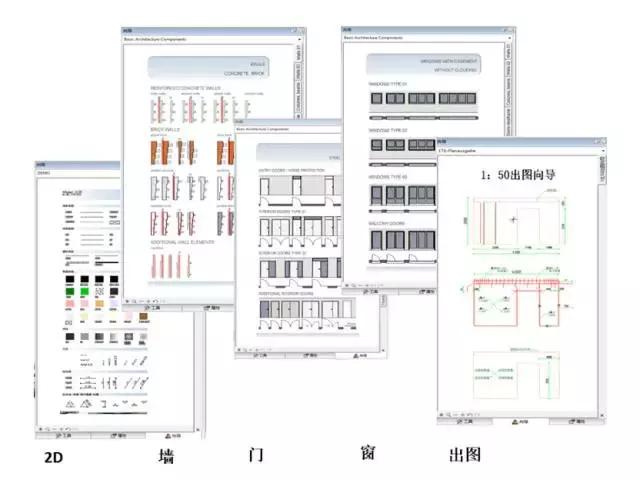

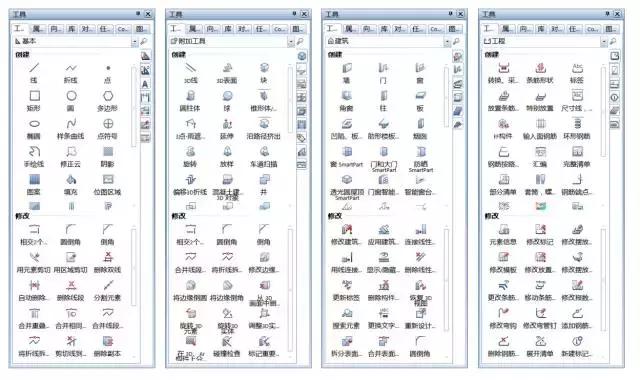

1、支持2D/3D同平臺工作

在PLANBAR中同時含有2D和3D相關模塊。用戶可以在PLANBAR一款軟件中，實現2D信息和3D模型的創建和修改，達到以前傳統方式下幾個軟件一起才能完成的工作。它將三維與二維充分結合，真正實現了BIM的工作方式。

2、支持一體化設計

PLANBAR中包含了建筑、工程、預制等模塊，能夠?qū)崿F(xiàn)預制構件全流程、一體化的設計。

3、支持城市基礎設施設計

PLANBAR中特有的隧道、橋梁、道路等模塊，可以支持用戶進行城市基礎設施的設計。

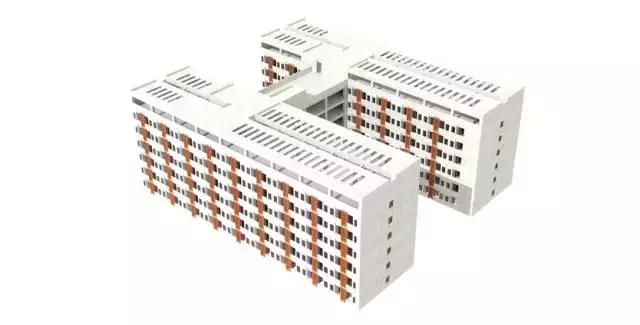

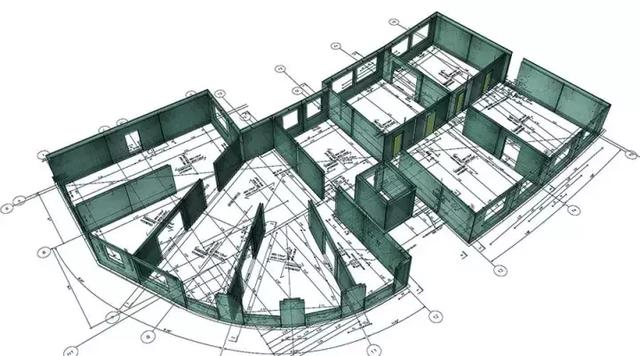

4、創建建筑模型

通過PLANBAR“向?qū)А惫δ埽脩艨梢愿咝腋哔|(zhì)量地創建建筑模型。

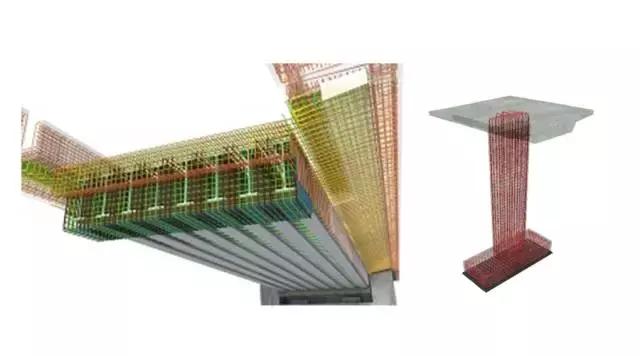

5、布置3D鋼筋

PLANBAR可實現高效的3D鋼筋布置工作。

6、預制件深化設計

在PLANBAR中，用戶可以完成專業的混凝土預制構件深化工作。

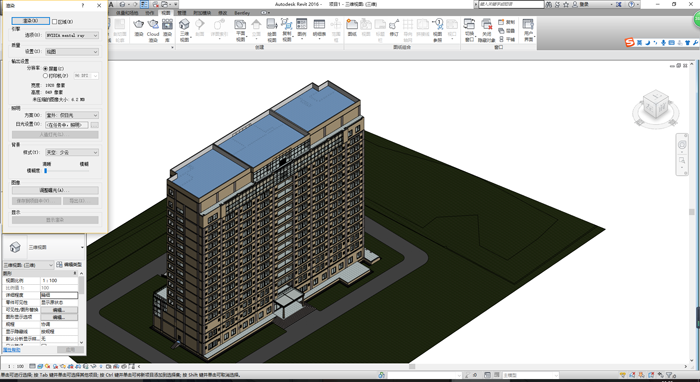

7、模型渲染與模型動畫

PLANBAR中集成了內梅切克集團旗下另一子公司Maxon Computer開發的著名產品CINEMA 4D。作為一款整合了模型渲染與動畫的高級3D繪圖軟件，CINEMA 4D一直以高速圖形計算速度聞名，它的渲染器在不影響速度的前提下，使圖像品質有了很大的提高。PLANBAR正是運用了CINEMA 4D的這一優越性能，達到了出色的模型渲染與動畫效果。

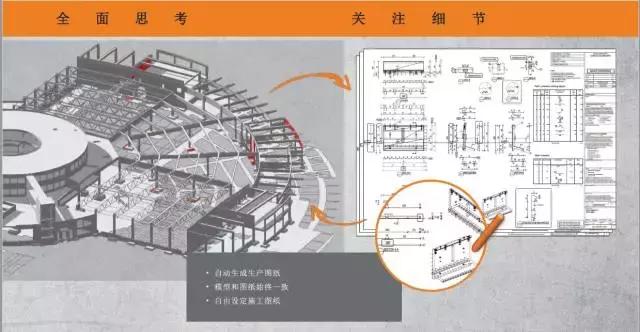

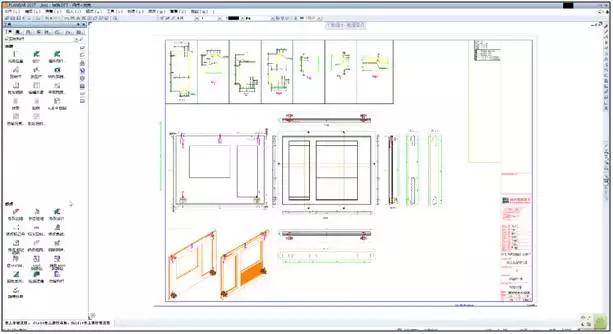

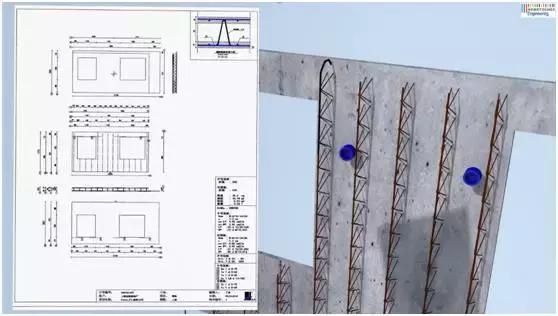

8、一鍵出深化圖紙

PLANBAR內置出圖布局庫，用戶可以根據需要自定義圖紙的布局排列。依據構件幾何和鋼筋的3D模型，一鍵點擊即可自動生成2D圖紙。圖紙上不僅自動提供了預埋件、鋼筋的簽和尺寸標注線，還提供了該預制構件的所有物料信息。

9、圖紙與模型實時聯動

任何時候，用戶在圖紙中修改了構件、預埋件、鋼筋的數量、位置、形狀等相關信息， PLANBAR都會在后臺自動編輯模型，實現模型的實時更新。反之，亦然。圖紙與模型的實時聯動，讓兩者在任意時刻保持一致，保證了設計圖紙的質量，提高了用戶的工作效率。

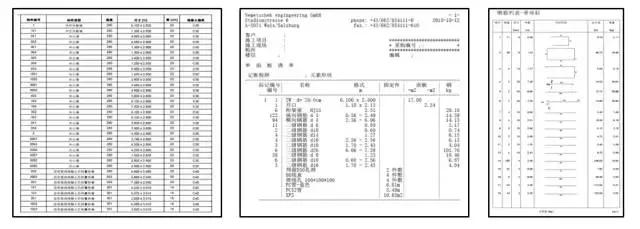

10、快速創建物料清單

PLANBAR的列表發生器、報告、圖例三項功能，只需一鍵點擊，就能夠分別以不同的格式為用戶快速創建所需的物料清單，如：構件清單、單個構件物料清單、工廠鋼筋加工下料單，等等。對于物料清單的導出格式，用戶可以在模板的基礎上進行自定義設置。

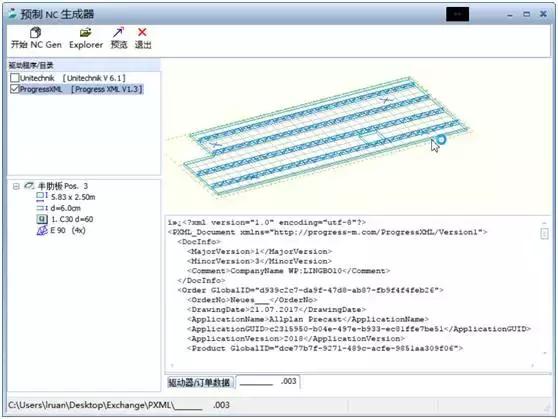

11、為自動化生產設備提供可靠的生產數據

目前PLANBAR所提供的生產數據，可以與全球范圍內絕大多數自動化流水線進行無縫對接。例如：將生產數據以Unitechnik和PXML等格式導出后傳遞到中控系統，實現工廠流水線的高效運轉。

12、為鋼筋加工設備提供所需的生產數據

PLANBAR可以為鋼筋加工設備提供需要的生產數據，包括鋼筋彎折機需要的BVBS數據；鋼筋網片焊接機需要的MSA數據（MSA數據甚至支持彎折的鋼筋網片的加工生產）。

13、碰撞檢查

PLANBAR中通過對鋼筋和鋼筋，鋼筋和預埋件之間的碰撞檢查，用戶可以快速發現設計中存在的不合理問題并及時解決，將錯誤降到最低，最大限度地避免了預制構件返工的風險。

14、提供ERP系統需要的數據

PLANBAR中的模型信息能夠以XML數據格式導出，通過對XML數據解析，ERP系統就能夠輕松的提取混凝土、鋼筋、預埋件的物料信息，如：物料名稱、編碼、數量、單位等等。



     格構鋼筋E 90

     E 90

     kg

     36.1088

     0

15、提供5D管理平臺需要的數據

PLANBAR可以提供相關數據，從而實現項目的5D管理。

6、PLANBAR主要性能

1、2D/3D的獨特結合

PLANBAR保留了傳統2D工作方式，在繪制2D平面視圖的同時，高效地實現了3D建模工作。之后在3D模型的基礎上進一步創建符合用戶要求的2D圖紙，從而實現了真正意義上的BIM工作流程。

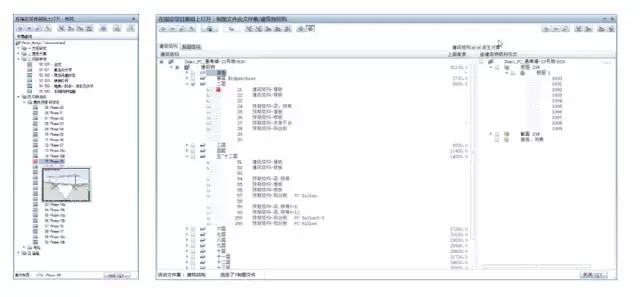

2、處理大項目數據和圖紙

在PLANBAR中提供了9999個制圖文件供用戶建模、畫圖，9999張平面布局圖供用戶出圖，可以滿足用戶進行大項目數據和圖紙的處理。同時，用戶還可以自定義項目的樹形結構，方便用戶進行高效的項目組織與管理工作

3、輕量化模型

PLANBAR通過對模型進行輕量化處理，能夠做到為用戶顯示更多的模型，并且保證了模型在展示過程中的流暢性。

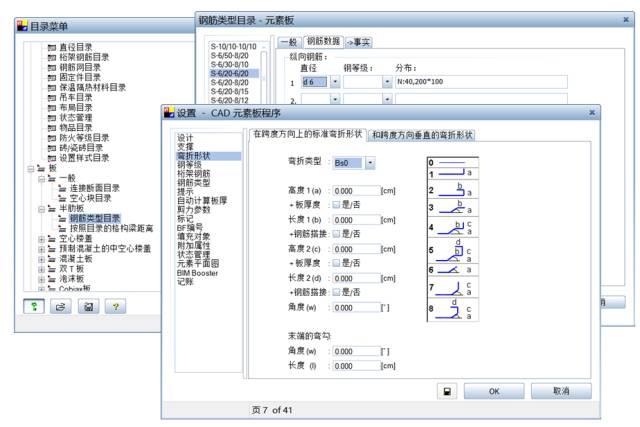

4、高效創建鋼筋模型

PLANBAR提供了豐富的鋼筋形狀庫供用戶自由調用。用戶還可通過自定義參數，實現任意鋼筋形狀的創建。此外，PLANBAR中提供的多樣化布筋方法，可高效布置各類復雜構件，提高了工作效率。

5、工業化規劃

PLANBAR中針對樓板、墻板等預制構件的設計模塊，基本滿足了目前裝配式建筑行業所需要的一切相關技術參數，真正體現了PLANBAR軟件所倡導的考慮全面，關注細節這一中心理念。

6、提供多種協同工作方式

PLANBAR可實現多種協同工作方式。如：多個用戶可同時在一個項目上進行編輯修改，并實時更新項目的最新狀態；用戶也可以分別從中央文件中下載項目到本地電腦，完成相應編輯修改后再將更新后的版本回傳到中央文件。

7、PLANBAR信息共享能力

PLANBAR支持40種以上的數據交換形式，故而隨時可以快速并簡單的將數據信息以用戶需要的任意格式導出，如：DXF、DWG、PDF、 IFC、SKP、C4D、DGN、3DS、3DM、UNI、PXML等。

用戶不僅可將傳統的2D設計結果導入到PLANBAR中，還可將IFC或Microstation等3D設計結果導入，隨后在導入的基礎上進一步深化設計（拆分、預埋件、鋼筋布置），生成可供工廠生產的模型，并輸出符合設計院和構件廠要求的圖紙、料表清單等信息。并且，PLANBAR還能為工廠相關生產設備提供有用數據，如：流水線的生產數據、鋼筋線的BVBS數據，以及鋼筋焊接設備的MSA數據等，乃至現代化智能工廠ERP系統所需要的ADS-XML數據。最后，PLANBAR還能為后端5D管理平臺提供所需要的數據。
