幕墻鋼結構設計優化是對鋼結構、幕墻設計技術管理及優化，根據建筑圖紙來確定石材的精確分格尺寸、顏色、材質、嵌縫材料等，細化節點詳圖；綜合考慮單塊石材的重量、尺寸及抗震、抗風壓等各項要求，通過力學強度計算確定合理的石材干掛方式及龍骨體系，合理控制成本投入。鋼結構優化是通過對框架結構整體分析以及鋼構件驗算、使用性能驗算，有效控制鋼結構部分的成本。

在方案階段，進行各可選系統的可行性評價；對幕墻結構方案分析、試算；核對建筑圖、結構圖，提出要求；深化系統分析；方案設計開始階段協助完成設計任務書；各項分系統確定并形成結構經濟技術分析報告；荷載、參數、計算指標要求的提供。施工圖階段，協助完成施工圖設計任務書；結構計算開始時，確定計算荷載、參數、龍骨面板等選材要求；計算過程檢查設計單位過程文件；系統標準節點、結構計算結束；收邊部位設計原則構造要求的確定；設計過程中，材料選材原則構造要求；同步校審。后續服務：施工圖圖紙審查、交底、施工過程中，配合甲方及設計單位解決技術問題。

建筑三維設計

前期需求分析

應用分析：核對施工圖、模擬建造、統計工程量、管線綜合、凈高分析

屬性信息：名稱、材料、掛接文檔、廠商、系統類別、區域歸屬

流程標準

建筑BIM解決方案-BIM應用方

建筑工程BIM實施技術標準

一、BIM工作管理及流程：BIM工作管理、BIM工作職責

三、BIM成果交付標準 ：BIM模型及成果基本要求、BIM成果交付標準

艾三維提供-建筑行業BIM應用相關培訓

審圖：設計圖紙分析與報告整理

1.設計圖紙與說明是否齊全；

2.總平面圖與施工圖的幾何尺寸、平面位置、高程是否一致；

3.各設計圖之間的關系是否相符；

4.預埋件是否表示清楚；

5.管線排列位置、高程是否合理

第一版BIM模型——根據最新設計圖與問題反饋報告搭建BIM模型

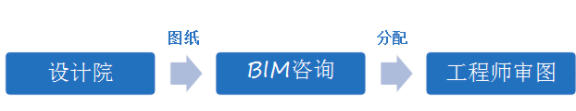

最新圖紙——BIM咨詢——BIM模型搭建

↓

1.結構BIM模型（不含鋼筋）

2.建筑BIM模型

3.機電BIM模型（室內外）

4.鋼結構BIM模型（不含節點）

5、幕墻BIM模型（不含節點）

6.地形模型（測繪數據）

↓

第二版BIM模型——根據問題凡科報告修改BIM模型

↓

1.結構BIM模型（不含鋼筋）

2.建筑BIM模型

3.機電BIM模型（室內外）

4.鋼結構BIM模型（不含節點）

5、幕墻BIM模型（不含節點）

↓

管線綜合/凈高分析——設計單位

第三版BIM模型——根據問題反饋報告深化BIM模型

幕墻節點深化                          支吊架管線末端深化                   鋼筋深化                           砌體深化

鋼結構節點深化

建筑BIM解決方案——場地平整與布置

建筑BIM解決方案施工階段—— 施工進度模擬

按時對施工進度的計劃與實際完成進度的情況，進行收集、取證，并結合模型進行分析。重點分析項目的關鍵路徑節點，例如正負零里程碑，幕墻完工等。

建筑BIM解決方案施工階段—— 施工工藝模擬、 施工方案模擬

根據項目的重大方案進行施工模擬，如頂模施工、鋼結構吊裝、幕墻安裝等。

頂模施工

鋼結構吊裝

建筑BIM解決方案施工階段——砌體深化應用

建筑BIM解決方案施工階段——模板深化應用

校審設計與統計材料

建筑BIM解決方案施—— 機電深化應用

機電深化設計

管綜出圖

機電深化應用-凈高分析

機電預留預埋深化應用

根據模型快速準確導出預留孔洞施工圖紙指導現場施工，避免二次開鑿，減少材料及人工損耗，減少建筑垃圾。

鋼筋深化應用

工程量統計

1、結構混凝土工程量統計

2、鋼筋量統計

3、幕墻構件工程量統計

4、機電設備工程量統計

實景建模技術

1、現場環境真實還原

通過無人機等工具進行場地范圍拍攝，圖片合成實景模型，可在實景模型上進行實景測量、實景模擬、進度匯報、視頻制作等。

（基礎設施項目）

（深圳第三人民醫院項目）

2、現場模型應用

坐標、長度、面積、體積 實景數據測量

坐標測量

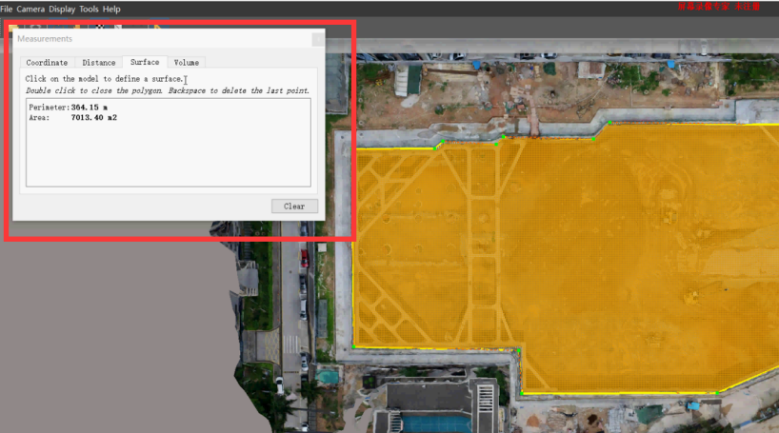

面積測量

長度測量

體積測量

BIM模型與實景模型結合，進行規劃

文件信息管理

設施數據管理

不管是對于業主方還是各承包方，在移交資料過程中如何保證信息數據的完整性是一個挑戰。

設計師收到數據信息的質量可能會嚴重影響施工階段的成本和持續時間

業主要求更高，承包商也難以用傳統方式提供高質量的交接交付

思路延伸

1、智慧工地

物聯網、大數據、云平臺的應用

2、綠色施工

綠色施工設備及綠色施工新技術應用

3、3D打印沙盤

利用3D打印機打印場地沙盤

4、VR、AR
