OpenBuildings Designer（簡稱OBD）是Bentley公司的一款應用非常廣泛的土建設計軟件，它涵蓋了建筑設計、結構設計、暖通設計、管道設計及電氣設計，能在建筑、工廠、能源、市政等多領域中進行模型創建、圖紙輸出、材料統計及后續的數字化應用。目前針對于用戶需求和應用，OpenBuildings Designer 在原有庫的基礎上進行了內容的調整和擴充，形成了能夠滿足國網設計和常規土建設計的工作庫內容，具體內容如下：

No.1

AECOsim Bulding Designer

國網變電設計庫

由于目前國網設計院大部分還是使用AECOsim Building Designer V8i SS6版本，所以國網變電設計庫內容是基于AECOsim Building Designer V8i 版本進行調整和擴充（如果設計院目前使用的CONNECT版本，也可以進行workspace的遷移或者重新配置）

A.任務導航欄更新

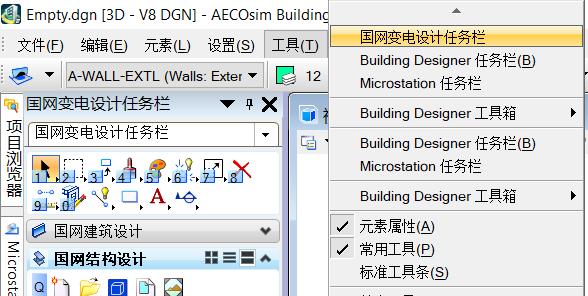

根據國網的設計需求調整了認為導航欄的設計，方便各專業工程師能在對應的任務導航欄中快速找到對應的命令進行建模。

B.新增類型及屬性

在原有的墻體、門窗、樓板及構件中，按照國網常用的標準類型，進行內容的調整和擴充，去掉了不常用的類型，增加了多種國網設計常用類型。并按照國網的數字化移交要求，進行了各構件的屬性內容添加。

C.基礎的添加

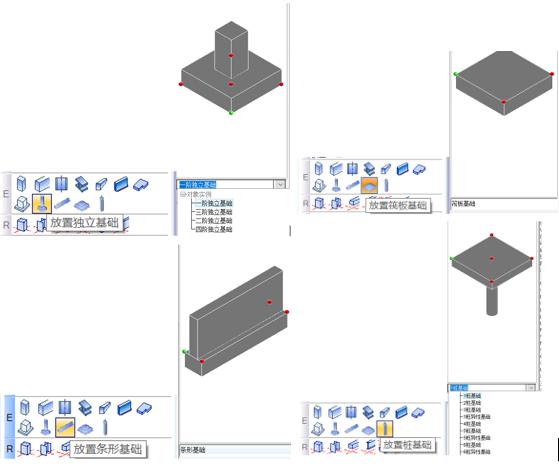

在AECOsim Building Designer V8i SS6中，沒有常規的基礎構件類型，在此次國網構件庫中新增幾種常用類型的基礎構件，并可以按照要求進行后續擴充。

D.單元擴充

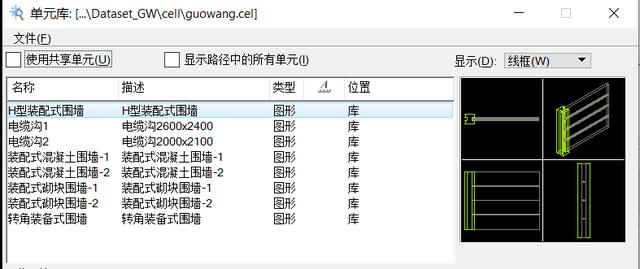

對于一些常用但是無法通過參數化創建的形體，如圍墻、常用電纜溝做成了單元形式，可能通過單元拼接的方式或者拉伸的方法進行快速放置。

No.2

OpenBuildings Designer

土建設計庫

針對于土建設計過程需要的一些常用庫，已經通過PCS及單元的方式進行了擴充，并已經完全添加在當前的OpenBuildings Designer update5版本中，主要內容如下：

A.Ribbon界面的調整

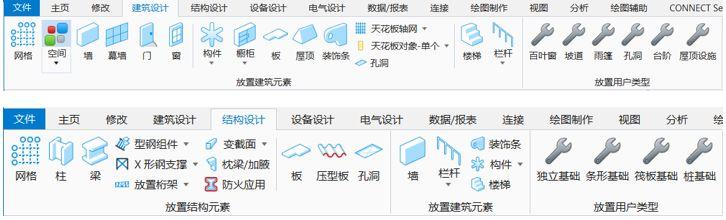

在“建筑設計”工作流中，調整了Ribbon界面及部分面板的圖標位置。增加“主頁”面板這個常用的二維功能到當前工作流，把“修改”面板工具提前放置，同時在“建筑設計”“結構設計”“設備設計”面板中去掉了不必要的功能，并把常用的功能按鈕放置出來。

B.增加門窗多種類型

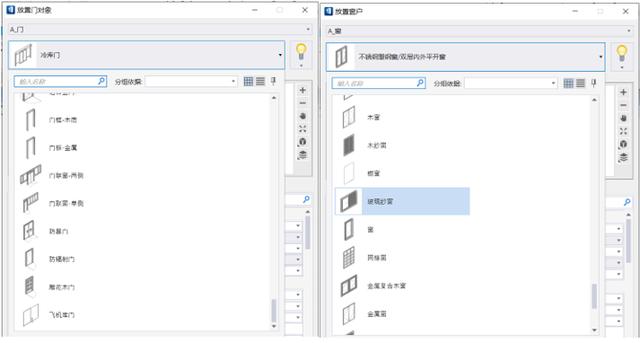

目前門窗是項目中使用比較多的構件，針對這種情況按照部分用戶的需求，增加了大量的門窗類型方便在項目中進行使用，同時也增加了縮略圖能進行快速的瀏覽和查看。

C.增加多種常用構件

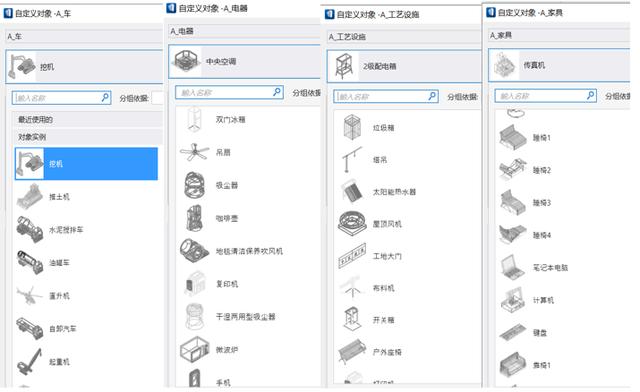

同時在常用構件中，也擴展了多種類型，能夠滿足設計模型的快速放置和后續施工展示的應用。
