背景簡介

OpenPlant Modeler （以下簡稱OPM）是一款精確、快捷的三維工廠設計軟件。它通過數據信息的交互提高項目團隊的協同能力，通過遵循ISO 15926標準，應用i-model技術，以及支持多種模型格式（如DGN、DWG、JT、點云、PDF等應用），為用戶提供了靈活的設計和校審過程。OPM適用于任何項目，無論其規模大小。

OpenPlant Modeler特點

• OpenPlant Modeler是世界上首個基于ISO 15926開放信息模型構建的商用集成工廠設計環境，將ISO 15926信息模型定義用作應用程序內容的原始存儲格式。
• 支持多個成熟模塊，設備、管道、HVAC、電纜橋架、管道支吊架，輸出平面圖、軸測圖和材料報表，能滿足各個行業、各個環節的設計需求。
• 每一個模塊都具有非常容易使用的、一致的用戶界面，這就使所需的培訓量降到最低。
• 以最新的MicroStation V8i為基礎繪圖平臺，和Bentley其他專業軟件完全兼容，可以一起進行碰撞檢查并一起抽取施工圖。
• 集成ProjectWise Integration Server和OpenPlant Model Server，項目的3D 模型可以作為一個對象被存放在數據庫中，實現元件級的管理，也可以以3D 設計文件的形式儲存——這樣既可以方便數量巨大的工作用ProjectWise 實施管理，也可以方便小型的項目用習慣的手工方式按文件名查找文。
• 集成ProjectWise，支持大規模分布式項目，滿足多專業協同操作。

OpenPlant Modeler功能介紹

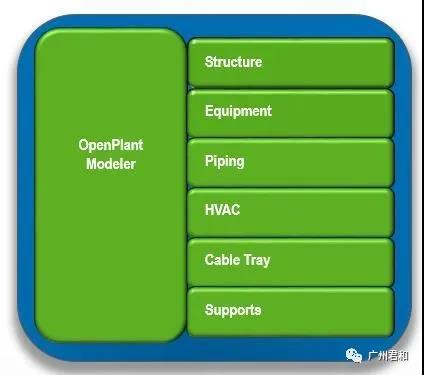

1. 全面的工具集合

• 設備（Equipment）
• 管道（Piping）
• 暖通空調（HVAC）
• 橋架（Cable Tray）
• 支吊架（Supports）
• 結構（Structure）

1.設備（Equipment）

• 帶有常用的參數化標準設備庫，例如泵、罐、熱交換器等。

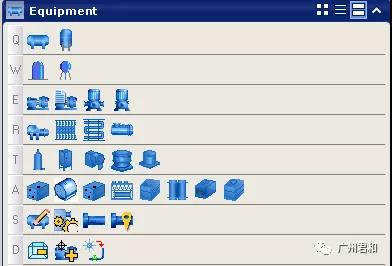

（設備模塊工具）

（軟件提供的部分參數化設備庫）

交互式的放置設備。設備工具帶有每種設備的釋義圖示，您只需通過簡單的點擊圖示中的尺寸，就可以修改該尺寸參數的數值。放置設備時可以輸入設備編號及其相關屬性，也可以在以后的修改過程中添加這些信息。

為參數化設備輸入的所有數值都可以被保存，供項目規范或公司規范的規定設備庫使用，使您在最短的時間內就可以完成含有多個變量的多個設備的建模過程。

參與項目的所有人員能夠在同一時間內使用同一個設備庫，定義好的設備庫也可以發布到其他地方供設計人員使用。

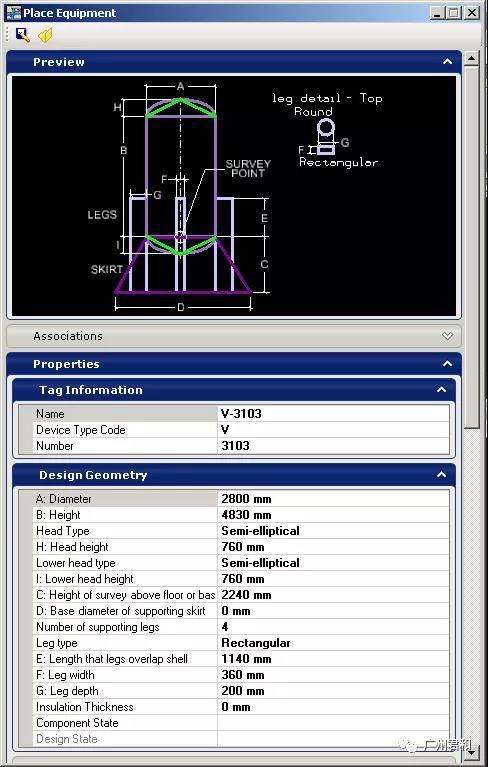

（參數化設備屬性對話框）

2.用戶可以添加自定義設備

2.1自定義非參數化設備。

OpenPlant設備模塊具有強大的定義用戶自定義設備的工具，用戶可以通過使用各種基本實體來組成所需要的組合設備，或者導入機械設計軟件（SolidWorks、Inventor等）建立的設備模型，這些實體能夠被轉換成“智能的”設備單體，可以為其添加設備編號、類型及描述等屬性信息。

用戶自定義設備的相關信息被保存在一個共享的信息庫中，供項目人員隨時擴展和調用。

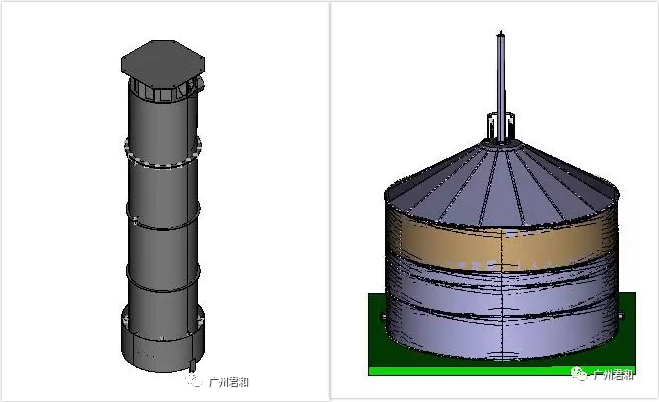

(導入的SolidWorks模型）

2.2自定義參數化設備

可使用C#編寫腳本，定義參數化設備。

添加設備管嘴：提供專門的“管嘴管理器”工具，根據不同的管嘴類型，以參數的方式控制管嘴在設備上的定位，便于記錄和修改。

管嘴的屬性可以同管道的屬性相匹配，實現管道和管嘴連接信息的一致性。管嘴管理器有豐富的管嘴修改工具，對管嘴的移動、復制等操作，使得對管嘴數量多的大型設備操作非常方便。

帶有放置任意位置管嘴的工具，對于管嘴的定位更加方便。

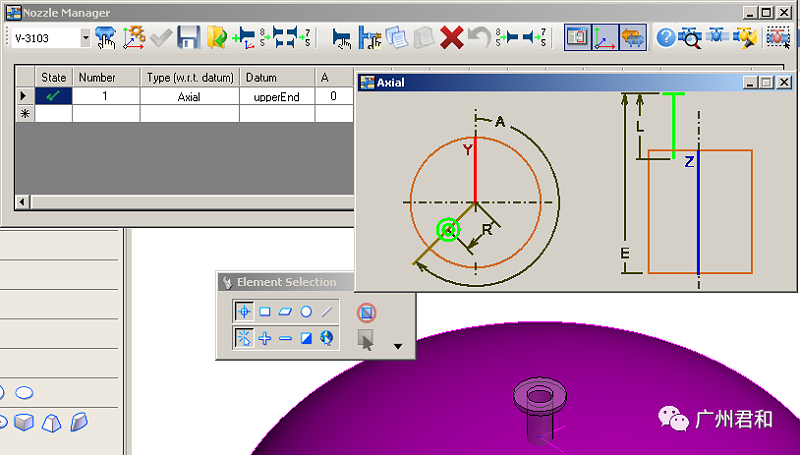

（管嘴管理器）

3.管道（Piping）

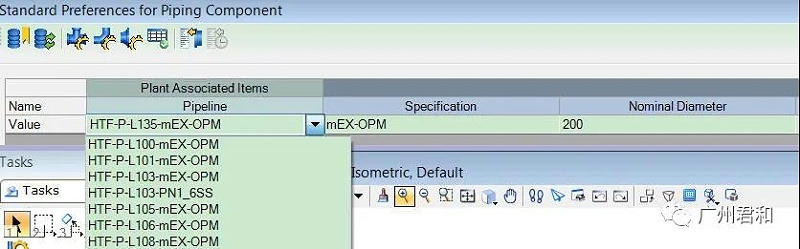

（標準化選擇器）

支持直接繪制管線的方式，也支持中心線布管方式（即先繪制表示管子走向的直線，再給直線賦予管道信息，并沿直線放置直管和彎頭）。

繪制過程相當智能化，能夠自動匹配管件，轉彎處自動匹配彎頭，分支處自能連接分支，法蘭連接處自動匹配螺栓墊片。

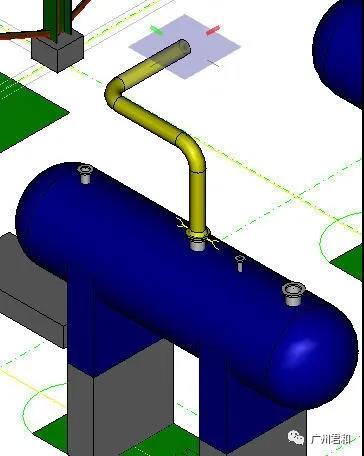

（直接繪制管線，自動匹配管件）

管線修改極為方便。每個管件的手柄點都有移動、拉伸、旋轉的功能，直接拖拽手柄點即可對管件進行操作。

對整個管線來說，使用移動功能可以輕松的修改管段的高度、位置，以及整個管線的位置。

管線管理器為用戶提供了統一的管道操作界面，包括批量修改管線（添加、刪除、編輯），修改等級/管徑、連接性校驗、在模型中高亮、放大所選擇的管件，選擇管線導出成用于應力分析的中間文件，創建IsoSheet，等等。

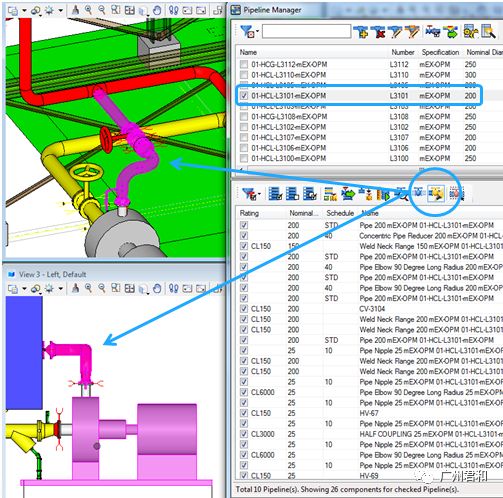

（管線管理器）

OpenPlant Piping帶有豐富的管件類型。

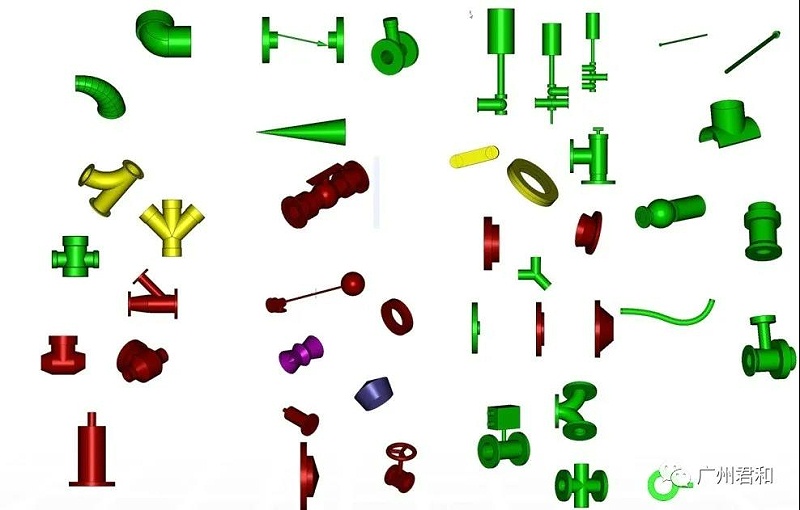

（部分管件類型）

支持自定義非標管件。利用MicroStation平臺的三維建模功能，可以畫出管件外形，或者導入其他軟件（比如：AutoCAD、Inventor等）生成的模型，添加OpenPlant管件屬性，自定義非參數化管件。也可以通過C#編寫腳本，擴充參數化管件。

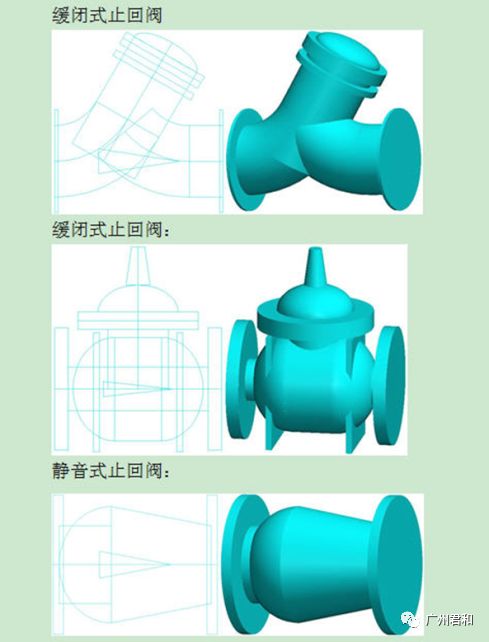

（自定義管件）

交互式的設計檢查具有用戶自定義檢查規則以及校驗每個元件的功能，大大增強了對模型元件自動檢查的靈活性和準確度。

其直觀的特性可指導用戶按照設計過程中元件類型的有效性或項目的任何要求來決定檢查的程序，降低了設計錯誤和重復工作的可能性，同時在一定程度上保證了協同工作環境的一致性。

OpenPlant Piping帶有ANSI、DIN、AWWA標準的參數化管件產品目錄。同時提供國內標準庫GB,HG,SH,GD等。其管線標準庫（Catalog）和等級庫（SPEC）也可以自己定義，定義方法簡單，即使沒有數據庫經驗的人員也可以參與操作。

4.暖通空調（HVAC）

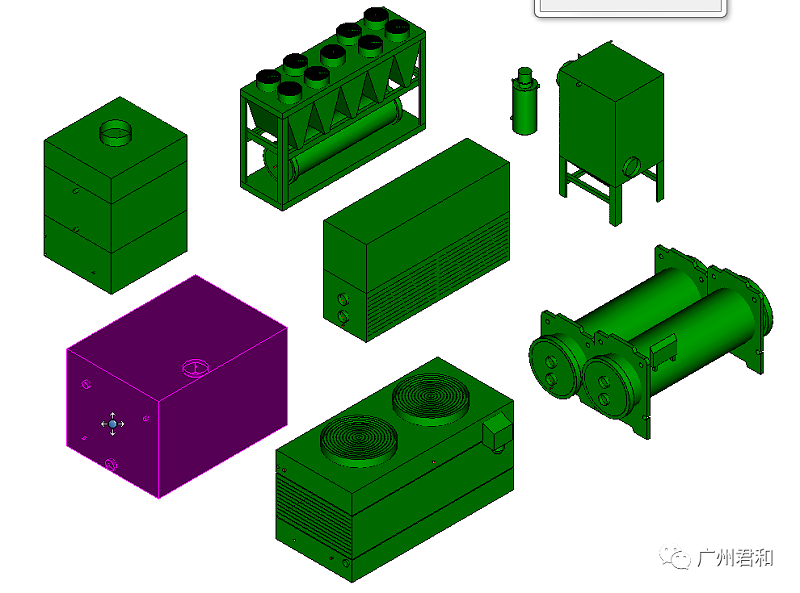

（部分暖通設備）

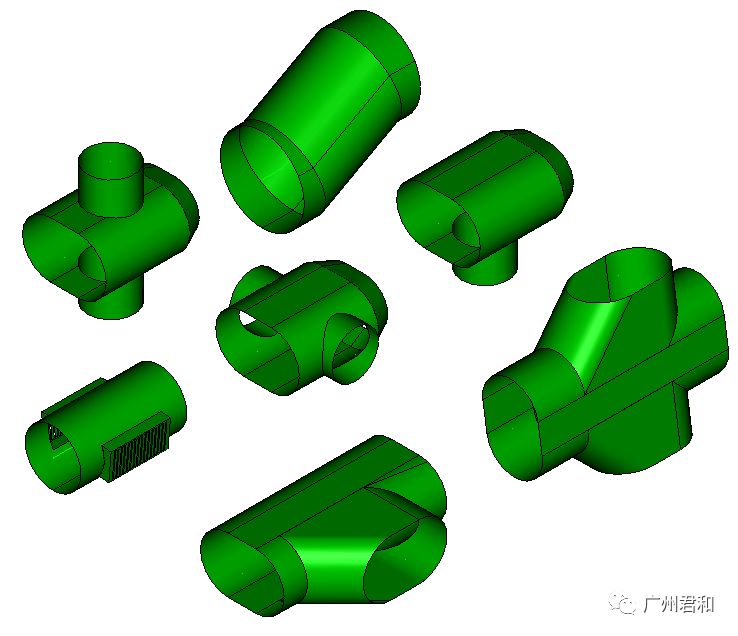

（各種形式的暖通管件）

風管建?；诘燃?jí)（SPEC）驅動。等級庫可以根據實際需要擴充。非標設備和管件的定義與Piping模塊非標管件的定義方法一樣靈活?？梢愿鶕?jù)暖通設備與風管的位置，自動進行連接。

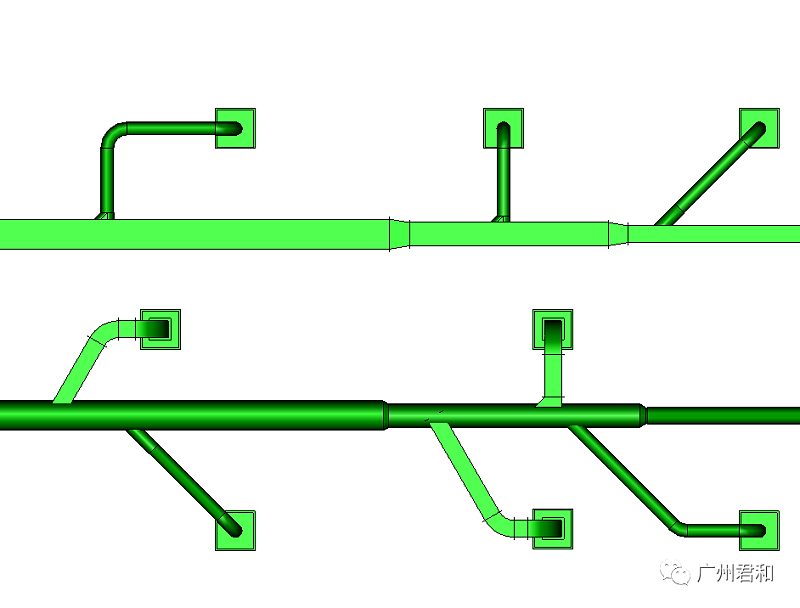

（自動連接風管和設備）

5.支吊架（Supports）

（軟件自帶部分支吊架類型）

另外可以直接從OpenPlant Modeler建立的DGN文件中生成該模型的報表，也可以自動從OpenPlant ModelServer中提取整個項目的報表。

報表對象覆蓋所有OpenPlant Modeler建立的對象（設備、管道、HVAC、支吊架，等等）。

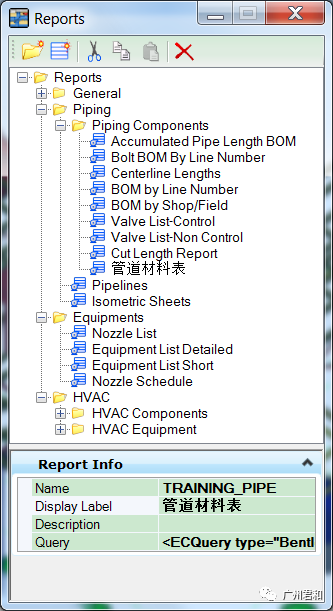

（OpenPlant Reporter界面）

OpenPlant Reporter操作界面友好，操作簡單，可生成兩種報表樣式：

網格式報表（Grid Report）：以簡易網格的形式顯示的報表樣式。報表顯示的內容可以自己選擇和定義，可以導出成Excel格式進行編輯。

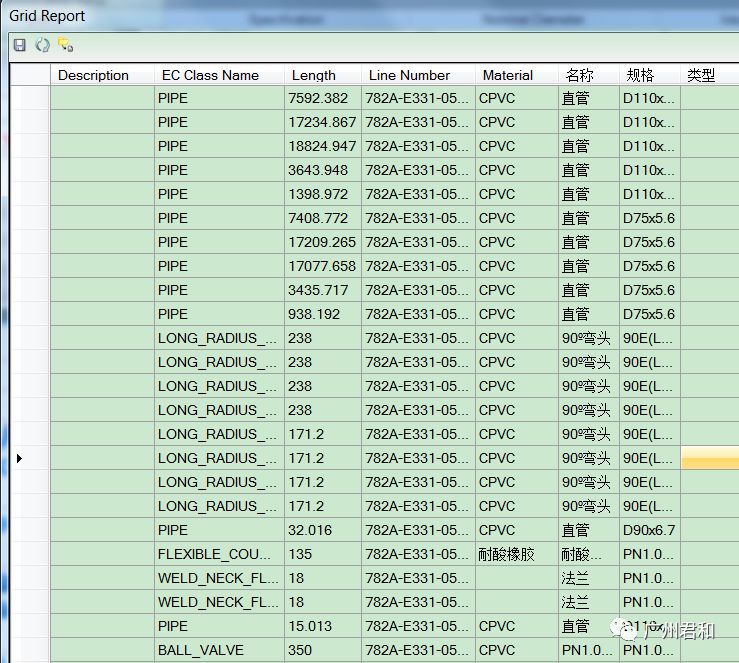

（網格報表）

水晶報表（Crystal Report）：支持水晶報表模板，利用水晶報表強大的制表功能，可以制定出符合用戶單位規范的各種報表格式。

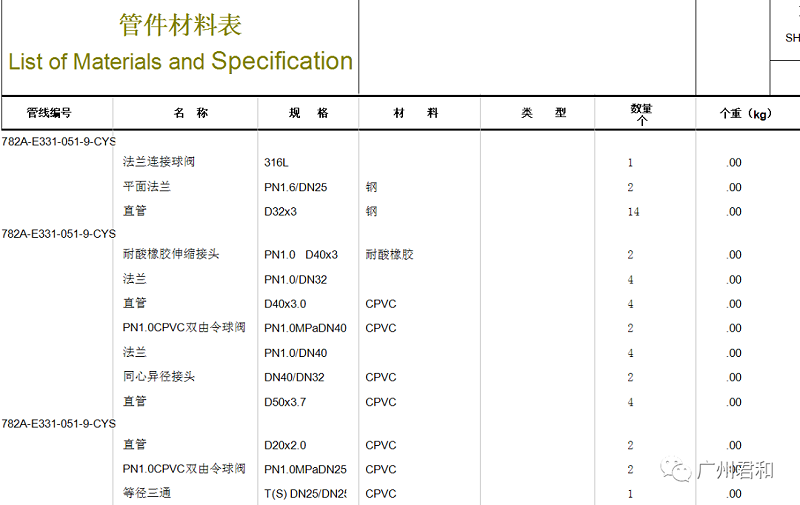

（水晶報表樣式）

報表樣式可以自定義?；谝?guī)則的定義對報表的內容和對象范圍進行靈活的設定，滿足不同用戶的需求。

總結

作為工廠行業的核心產品系列，是面向三維工廠設計推出的一套精確快速的設計工程解決方案。它通過ISO 15926標準、i-model以及對DGN、DWG、JT、點云和PDF等多種格式和數據類型的支持，使項目團隊可以獲得豐富的移動信息，從而提供靈活的設計和審查流程。對于任何項目、無論規模大小，OpenPlant Modeler 都是明智的選擇。
