首先要明確我們大體上遇到的疲勞問題均為高周疲勞問題(當(dāng)然不排除個別如壓力容器和燃?xì)廨啓C的零件疲勞問題)，應(yīng)力水平較低，破壞循環(huán)次數(shù)一般大于十的四次方或五次方。

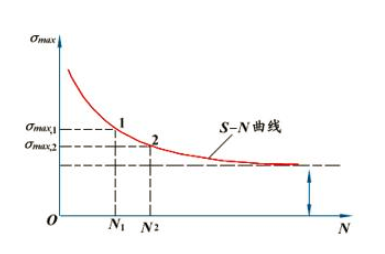

疲勞設(shè)計和壽命預(yù)測方法一般有無限長壽命設(shè)計法和有限壽命設(shè)計法。無限壽命設(shè)計法使用的是S-N曲線的右段水平部分(疲勞極限)，而有限壽命設(shè)計法使用的是S-N曲線的左段斜線部分。有限壽命設(shè)計的設(shè)計應(yīng)力一般高于疲勞極限，這時就不能只考慮最高應(yīng)力，而要按照一定的累積損傷理論估算總的疲勞損傷。

大多數(shù)零件所受循環(huán)載荷的幅值都是變化的，也就是說，大多數(shù)零件都是在變幅載荷下工作。變幅載荷下的疲勞破壞，是不同頻率和幅值的載荷所造成的損傷逐漸積累的結(jié)果。因此，疲勞累計損傷是有限壽命設(shè)計的核心問題。

一般常用三種累積損傷理論，其各自適用范圍如下：

線性疲勞累積損傷理論適合于高周疲勞壽命計算，可較好地預(yù)測疲勞壽命均值。線性累計損傷理論指的是損傷積累與循環(huán)次數(shù)成線性關(guān)系，包括Miner法則和相對Miner法則；Miner理論的表達式為(D為損傷)

式中：i為應(yīng)力級別的數(shù)目，ni為第i級應(yīng)力循環(huán)的次數(shù)，Ni為零件在S-N曲線上，對應(yīng)某級應(yīng)力幅值發(fā)生疲勞破壞時的循環(huán)數(shù)。

修正的線性疲勞累積損傷理論適合于低周疲勞壽命計算；而非線性疲勞累積損傷理論對二級加載情況的疲勞壽命估算比較有效。非線性累計損傷理論包括損傷曲線法和Corten-Dolan理論。

要注意的是，只有當(dāng)應(yīng)力高于疲勞極限時，每一循環(huán)使結(jié)構(gòu)產(chǎn)生一定量的損傷，這種損傷是累積的；當(dāng)應(yīng)力低于疲勞極限時，由于此時N將無窮大，因此，它的循環(huán)便不必考慮。

國內(nèi)外常用的疲勞設(shè)計方法-安全壽命法的具體步驟為：

1. 得到用于疲勞計算的載荷譜；

2. 計算構(gòu)件各位置的應(yīng)力歷程；

3. 利用計數(shù)法(如雨流法)將應(yīng)力歷程整理為不同應(yīng)力幅及其相應(yīng)的循環(huán)次數(shù)；

4. 由S-N曲線得到應(yīng)力幅對應(yīng)的使用極限；

5. 利用累積損傷理論(如Miner準(zhǔn)則)計算總損傷；

6. 計算安全壽命Ts=TL/D。

MSC.Fatigue軟件與此方法結(jié)合的很好，然而，有限元法解決實際工程中的疲勞問題還有一些問題：

1. 目前疲勞理論對于材料微裂紋的形成和擴展過程中的某些效應(yīng)無法全面徹底地分析其機理，因此在此基礎(chǔ)上發(fā)展而來的各種方法在某些情況下可能導(dǎo)致結(jié)果誤差很大；

2. 各種疲勞分析有限元法對應(yīng)力類型及作用方式十分敏感，而實際工程中這些因素往往無法精確得到，造成結(jié)果分散性相當(dāng)大；

3. 很難預(yù)先判斷易發(fā)生疲勞破壞的危險區(qū)域，而想要對其中所有可能發(fā)生初始裂紋的節(jié)點進行細(xì)化建模分析目前顯然不太現(xiàn)實；

4. 不確定因素如載荷時間歷程的復(fù)雜性、模型試驗結(jié)果的分散性、殘余應(yīng)力及腐蝕影響等，可能導(dǎo)致結(jié)果與實際情況存在量級上的偏差。

對于常用的疲勞分析軟件Fatigue，其自帶三種分析方法適用范圍如下：

1. S-N曲線總壽命分析法：

• 疲勞壽命相當(dāng)長的結(jié)構(gòu)，且很少發(fā)生塑性變形；

• 裂紋初始化及裂紋擴展模型不適用的結(jié)構(gòu)如復(fù)合材料、焊接材料、塑料以及一些非鋼結(jié)構(gòu)；

• 已有針對結(jié)構(gòu)的大量現(xiàn)成S-N數(shù)據(jù)的情形；

• 焊接熱點區(qū)域疲勞分析以及隨機振動引發(fā)的疲勞問題。

2. 適用裂紋初始化分析法的情形：

• 基本沒有缺陷的金屬構(gòu)件；

• 對安全性要求高，把初始裂紋的發(fā)生作為疲勞失效準(zhǔn)則的構(gòu)件；

• 確定哪些節(jié)點可能會發(fā)生疲勞初始裂紋并研究裂紋擴展情況時；

• 分析結(jié)構(gòu)使用不同材料以及不同表面處理情況的影響效應(yīng)時；

• 各項同性且延展性強的金屬材料構(gòu)件，具有對稱的循環(huán)應(yīng)力-應(yīng)變曲線；

• 塑性占據(jù)主要地位的低周疲勞。

3. 裂紋擴展分析法適用情形：

• 已有裂紋的結(jié)構(gòu)及假定在制造階段已經(jīng)發(fā)生初始裂紋的結(jié)構(gòu)，如焊接結(jié)構(gòu)；

• 實現(xiàn)程序中的預(yù)報分析避免試件發(fā)生實際裂紋擴展；

• 在安排對結(jié)構(gòu)的例行檢查之前應(yīng)進行裂紋擴展計算，從而確定常規(guī)檢查頻率的情形；

• 已發(fā)生初始裂紋后簡單地計算結(jié)構(gòu)的剩余壽命；

• 各項同性且延展性強的金屬材料構(gòu)件，具有對稱的循環(huán)應(yīng)力-應(yīng)變曲線。

一般情況下常用全壽命(S-N)分析，它以材料或零件的應(yīng)力為基礎(chǔ)，用雨流循環(huán)計數(shù)法和Miner線性累積損傷理論分析?？梢赃x擇諸如平均應(yīng)力修正方法和置信參數(shù)等不同參數(shù)，可以應(yīng)用材料或零件的S-N曲線。這種方法對裂紋的產(chǎn)生和擴展不加以明確區(qū)分，能夠預(yù)測到有較大損傷或破壞為止的總壽命。當(dāng)然此方法還可以對材料在一系列循環(huán)載荷作用下各部位的損傷度、剩余壽命進行評價。

相關(guān)推薦：STAAD Advanced Analysis高級結(jié)構(gòu)分析軟件 STAAD.Pro鋼結(jié)構(gòu)計算分析軟件艾三維技術(shù)信息技術(shù)有限公司專注BIM咨詢、bentley軟件出售、BIM平臺研發(fā)、建模出圖、BIM培訓(xùn)、工程動畫。咨詢熱線：4000333136  微信18122393143
