橋梁如何加固？如何養護？
2021/06/24
橋梁加固一般指是通過對構件的補強和結構性能的改善來恢復或提高現有橋梁的承載能力，以延長其使用年限，適應現代交通運輸?shù)囊蟆?/span>
橋梁進行加固的原因有：橋梁耐久性差和年久老化、設計失當或施工質量差等。
橋梁加固的步驟
橋梁加固應遵循一定的規律進行施工，橋梁加固一般程序?yàn)椋?/span>
1) 調查并確定技術改造的目的、要求及技術標準。
2) 檢查橋梁現狀及損壞情況。
3) 調查橋梁的歷史技術資料及現有交通狀況。
4) 擬定維修加固或改建方案并進行分析比較。
5) 方案確定并付諸實施。
6) 加固完成后竣工驗收。
橋梁加固的原則
1) 橋梁結構由于結構失效或損傷，經評估不能滿足結構安全或正常使用要求時，必須進行加固。加固設計的內容及范圍，應根據評估結論和委托方提出的要求確定，可以包括整體橋梁，也可以是指定的區段或特定的構件。
2) 建立既有橋梁維修、加固、重建的經濟分析模型，通過分析比較，選擇技術可行、經濟合理、對現有交通干擾較小的方案，以保證改造后的橋梁能安全運營。
3) 根據需要改造橋梁的評估結論及經濟分析，一般來說，加固橋梁費用約為新建橋梁費用的10%~30%，應優先考慮加固。
4) 對于大橋、特大橋，其主要承重構件需要加固補強時，加固設計方案應不少于兩個，以便進行方案比選和經濟評估，選擇最佳的加固方案。
5) 加固設計及施工應盡量不損壞原結構，保留具有利用價值的構件，避免不必要的拆除或更換。
6) 加固設計應與施工方法緊密結合，并采取有效措施保證新、舊結構連接可靠，可協同工作。
7) 加固設計應按結構的實際損壞情況進行計算。
8) 在加固施工中，應盡可能減少對橋上和橋下的通行車輛及行人的干擾，應采取必要的措施，減少對周圍環境的污染。
9) 在加固施工過程中，若發現原結構或相關工程的隱蔽部位有嚴重的構造缺陷時，應立即停止施工，會同加固方案設計人員進行研究，待修改加固方案后，方能繼續施工。
10) 加固施工中，應采取安全監測措施，確保人員及結構安全。
橋梁加固的要求
1) 橋梁的技術改造與加固工程通常要求在不中斷交通或盡量少中斷交通的條件下進行，要求施工工藝簡便，施工速度快、工期短，盡量減少交通堵塞。
2) 施工現場狹窄、擁擠，常受原有結構的制約，應合理安排工序。
3) 補強加固施工常對原結構及相鄰結構構件產生不利影響，應盡量減少對原結構的破壞，對于確無利用價值的構件則應報廢、拆除。
4) 拆除、清理原結構的工作量較大，工程較煩瑣、零碎，存在許多不安全因素，要求施工人員注意操作安全，加強施工質量、施工管理工作。
5) 技術改造與加固的方案擬訂要充分考慮新、舊結構的強度、剛度與使用壽命的均衡，以確保新、舊結構的共同工作，使加固后的結構達到安全、可靠、耐久的目標。
橋梁加固的方法
國內外對橋梁進行加固改造的技術途徑主要有下列5種。
1)加強薄弱構件
對于橋梁上有嚴重缺陷或因通行重型車輛而不能滿足安全承載要求的薄弱構件，通常是采取以新材料(噴射混凝土、混凝土、鋼板、玻璃鋼、鋼筋或碳纖維)增大主梁或主拱圈截面，用高標號水泥砂漿或環氧樹脂水泥砂漿封填裂縫，增設外部后張預應力筋，施加外部預應力，或用化學粘結劑粘貼附加構件的方法進行加固。
2)增加輔助構件
當橋梁承載能力不足或因種種原因使橋梁遭到破損時，可以在原結構上增加新的受力構件，如增設縱梁、橫梁或拱肋等；也可以用新的預制構件替換原有結構上有嚴重缺陷面又不易修復的構件。替換構件時，必須設置足夠的臨時支撐，采取可靠的技術措施，以保證整個結構在施工中的安全。
3)改變結構體系
改變結構體系主要是利用梁的連續作用或梁、板組合作用及拱梁組合作用改變結構的受力體系，改善結構的受力狀況，以提高橋梁承受活載的能力。如將簡支梁變?yōu)檫B續梁，將鉸接改為剛接，利用輔助墩、八字撐等將單跨梁變成多跨結構，以及在拱橋橋面上現澆一層鋼筋混凝土板，將拱式體系轉換為梁式體系等。
4)減輕恒載
減輕原橋上部構造的恒載，可以改善原橋的受力狀況，提高承受活載的能力。特別是在橋梁基礎承載力受到限制，不能滿足加固上部構造和提高活載所增加的承載力要求時，以減輕橋梁恒載的辦法來提高承受活載的能力是一種經濟有效的措施。如將實腹式拱橋改建為空腹式拱橋，更換拱上填料等。
5)加固墩臺及基礎
有相當一部分橋梁的缺陷和病害是因墩臺或基礎問題引起的。對這類橋梁通常是采取用鋼筋混凝土箍套、用鋼筋混凝土拉桿和鋼拉桿施加外加預應力、增加樁基及頂推法等措施加固橋梁墩臺和基礎，改善墩臺和基礎的受力狀況，提高橋梁的承載能力。
橋梁養護的方法
橋梁養護除了進行定期的加固檢修外，還需要對橋梁每日運營狀態和數據進行記錄。為了了解橋梁使用情況，預防結構性坍塌，我國自90年代起，就建立起了一套橋梁監測系統。
但是，由于早期橋梁監測系統存在許多弊端，如設備安裝部署復雜、交互及集成性差、系統運行依賴外部供電環境、維護成本高等，一直未能對我國橋梁養護，起到重要作用。
經過我司團隊多年項目經驗和市場研究，在成功解決早期橋梁監測系統弊端的基礎，研發出了新一代橋梁養護平臺。

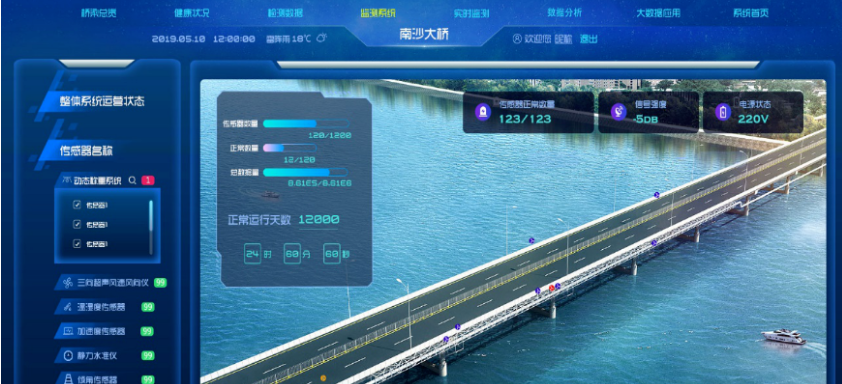

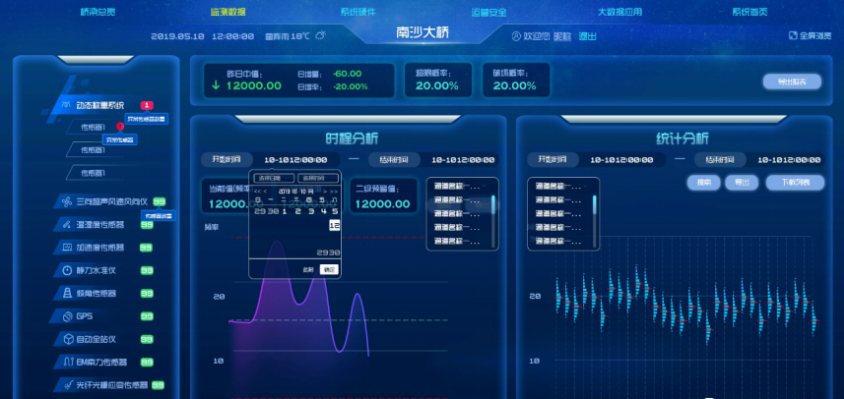

艾三維橋梁養護平臺目前已成功運用到多個橋梁項目中，達到了更快、更準、更優的日常養護水平。
平臺優勢
1.減少對供電和數據傳輸線纜的依賴，提高監測設備部署效率；
2.實現大批量監測設備云端統一管理、數據統一解析和分發，降低后期運營維護成本；
3.解決結構變形監測軟件需要分項目部署，不利于快速應用的問題；
4.監測數據和監測信息的網頁端和手機端的實時查看等。
關于橋梁養護平臺的詳細介紹，請點擊鏈接：橋梁結構健康監測系統的介紹，若有需求可以點擊右側按鈕申請?jiān)囉谩?/span>
相關閱讀
-
最近幾年裝配式建筑這個詞越來越火了，很多人知道有都說過但你對裝配式建筑的應用又知道多少呢，下面小編就通過一個項目案例讓大家對裝配式建筑的應用有一個深入的了解。裝配式建筑軟件Plaar是德國內梅切克軟件工程有限公司專門針對混凝土圖紙構件的軟件產品，通過三十多年專注于預制構件設計工作所累積...
-
-

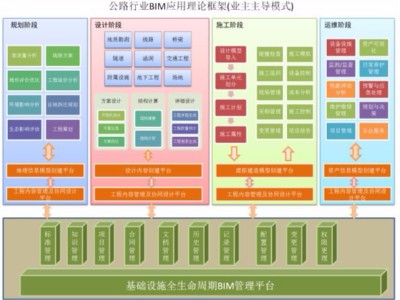

艾三維技術著重考慮如何更好地提高設計質量、更好滴進行施工管理、更好滴實現運維管理等BIM應用的最終目標，基于艾三維技術在交通基礎設施領域具備的豐富經驗，對投資分析、勘察設計、施工建設、運營維護各階段的關鍵應用點實際需求做了充分分析，并尋找其BIM應用方法及相適應的管理服務模式。
-
