Revit中模型文字與文字參數的綜合運用。1.新建公制常規模型，為族1，在前立面放置模型文字，將模型文字對齊到中心(左/右)參照平面，下方對齊到參照標高，選擇下方的參照平面改為弱參照。

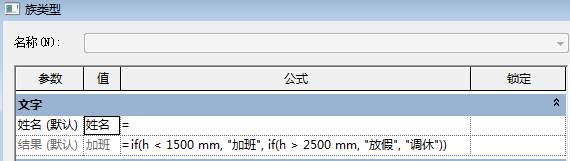

2新建公制常規模型，為族2，將族1載入,放置模型文字，創建類似實例再次放置一個，添加參數，參數類型為“文字”，如圖所示。

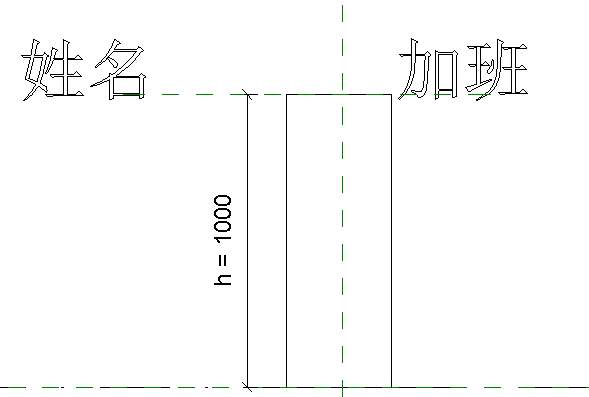

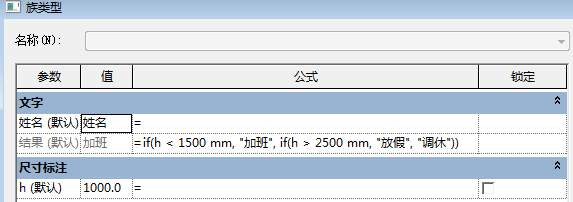

3在樓層平面創建矩形拉伸，在前立面創建參照平面，添加參數h，并與“結果”關聯，如圖所示。
