關于幕墻和幕墻系統

BIM,（即建筑信息化模型Building Information Modeling）,是以建筑工程項目的各項相關信息數據作為模型的基礎，進行建筑三維模型的建立，通過數字信息仿真模擬建筑物所具有的真實信息。它具有可視化、協調性、模擬性、優化性和可出圖性五大特點。

近年來，隨著數字信息化的高速發展，建筑施工行業也緊隨其后，各種極具設計特點的建筑物應運而生，其中也有不少漂亮的玻璃幕墻建筑物，那么在建模軟件revit當中是怎么把建筑物幕墻"搭建"起來的呢？

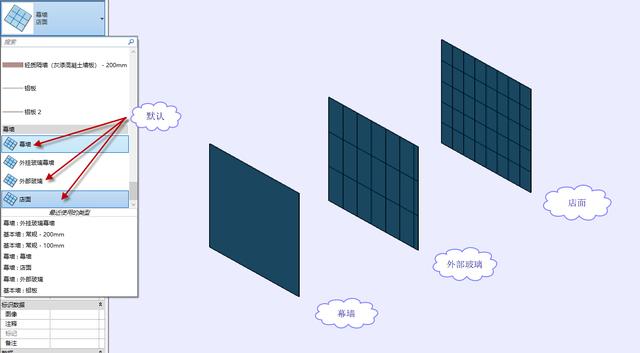

在revit中幕墻屬于墻的一種類型，主要有默認的三種類型：幕墻、外部玻璃、店面（如圖）

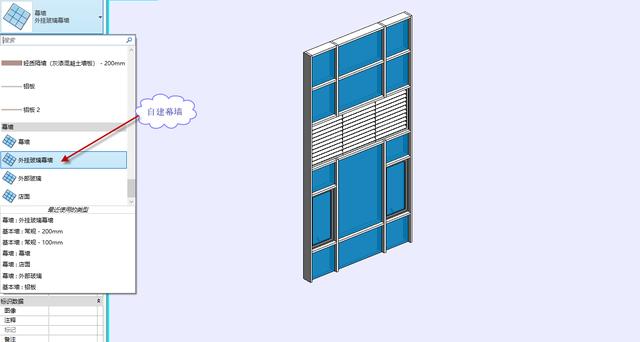

從圖中可以看出系統默認的幕墻雖然有三種類型供我們選擇，但是這三種幕墻只是以是否劃分網格和所劃分網格的大小來分類的，不具有實用性，在咱們實際項目當中，往往需要的幕墻類型是多種多樣的，所以我們需要根據系統默認的幕墻來做出我們需要的幕墻（如圖）

（1） 繪制幕墻

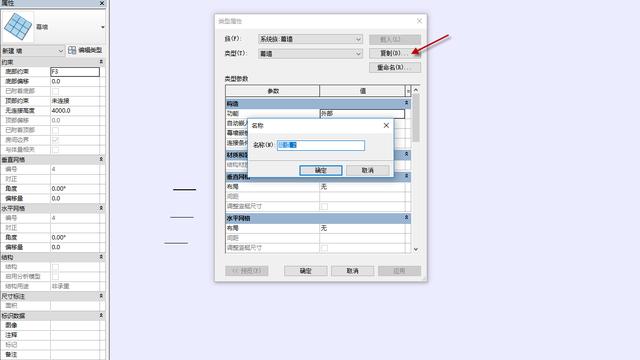

在revit中，繪制幕墻的方法和繪制常規墻體的方法是一致的，單擊"建筑"選項卡，選擇"墻"命令，在下拉欄中，我們選擇"幕墻"，然后點擊"編輯類型"復制一個幕墻類型（不直接在默認的幕墻類型里面修改），暫命名為"幕墻2（名稱根據實際情況命名，這里舉例說明）

（2） 圖元屬性修改

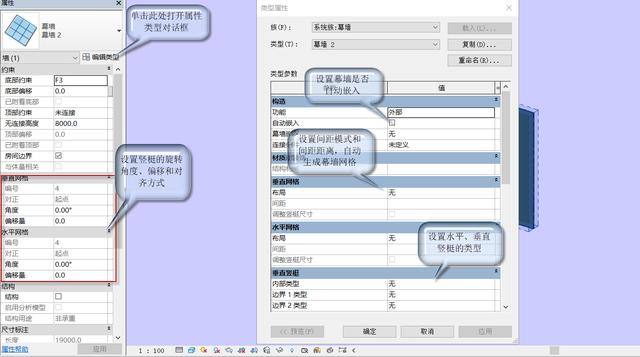

對于外部玻璃和店面類型幕墻，可用參數控制幕墻網格的布局模式，網格的間距值及對齊、旋轉角度和偏移值。選擇剛剛畫好的幕墻2，單擊"類型屬性"彈出類型屬性對話框，編輯幕墻的類型參數。（如圖）

（3） 手動修改

實際項目中，等分的幕墻網格很少，很多時候我們需要手動修改幕墻網格的距離，或者手動添加幕墻網格和豎梃：選擇幕墻網格（可點擊Tab鍵切換選擇），點開鎖標記，即可修改網格臨時尺寸（此時不能再次鎖定幕墻網格，否則會變回之前設置的等分間距）

（4）編輯立面輪廓

選擇幕墻，激活"修改墻"選項卡，單擊面板下的"編輯輪廓"命令，即可像基本墻一樣任意編輯其里面輪廓

（5）幕墻網格與豎梃

單擊"建筑"選項卡，選擇"幕墻網格"命令，可以整體分割或局部細分幕墻嵌板。

全部分段：單擊添加整條網格線。

一段：單擊添加一段網格線細分嵌板。

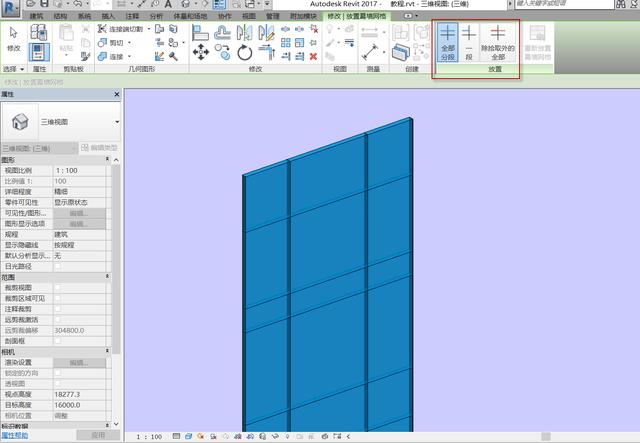

除拾取外的全部：單擊先添加一條紅色的整條網格線，再單擊某段刪除，其余的嵌板添加網格線（如圖）

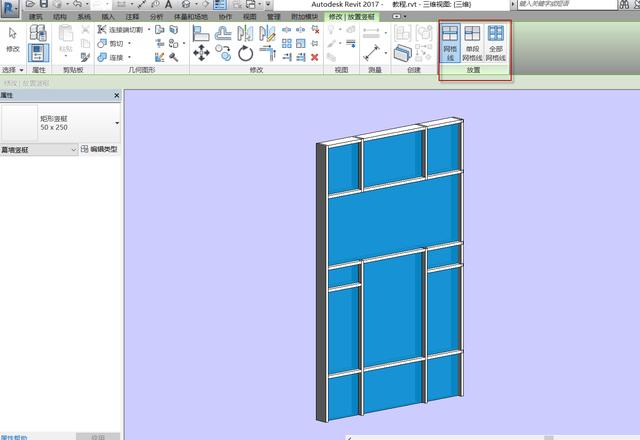

單擊"建筑"面板下的"豎梃"命令，選擇豎梃類型，從右邊選擇合適的創建命令"網格線、單段網格線、全部網格線"拾取網格線添加豎梃（如圖）

（6）替換門窗

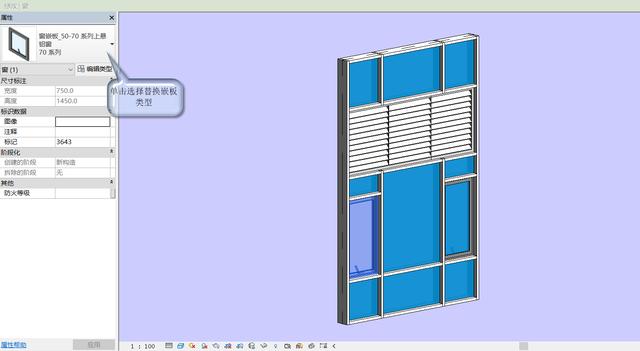

可以將幕墻玻璃嵌板替換為門或窗（必須使用基于幕墻嵌板的族樣板制作的門窗族，與常規門窗族不同）：將鼠標放在要替換的幕墻嵌板邊沿，使用Tab鍵切換選擇幕墻中的嵌板（高亮時為選中，同時注意屏幕下方的狀態欄），選中幕墻嵌板后，點擊屬性框下拉菜單選擇要替換的幕墻窗或門（如果沒有則單擊"載入族"命令，從族庫中載入）（如圖）

提示：幕墻嵌板可替換為門、窗、百葉、墻體、空

經過前面幾步呢我們一面簡單的玻璃幕墻就制作好了。
