在建模過程中，有些構件需要定義光源，那么怎么給圖元添加光源呢？下面以帶光源的燈為例進行講解。

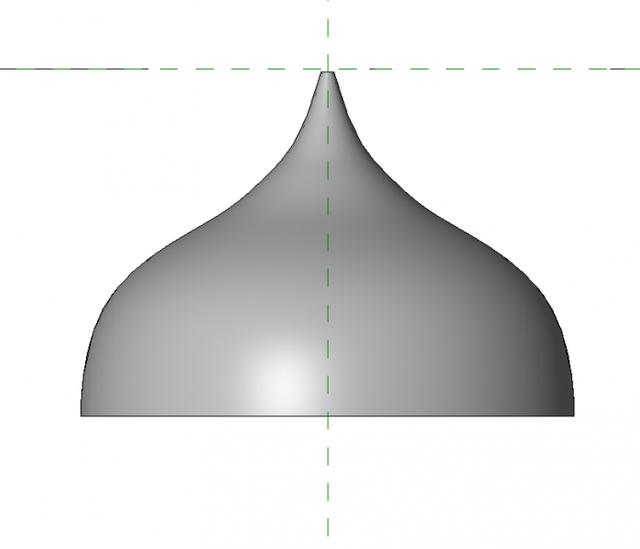

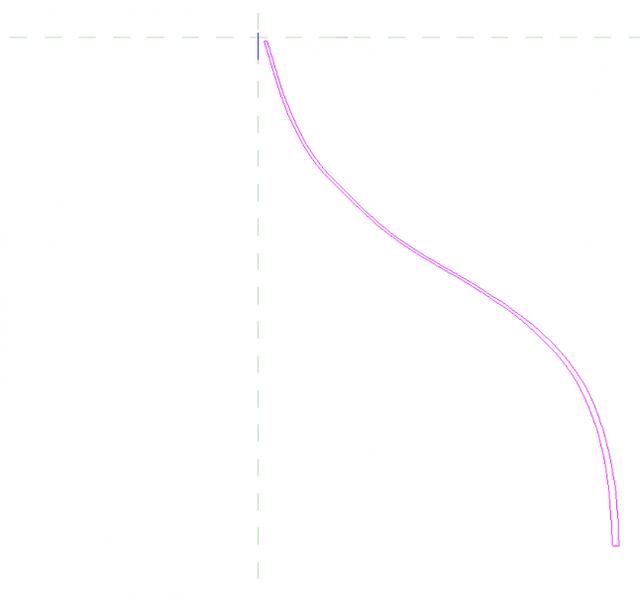

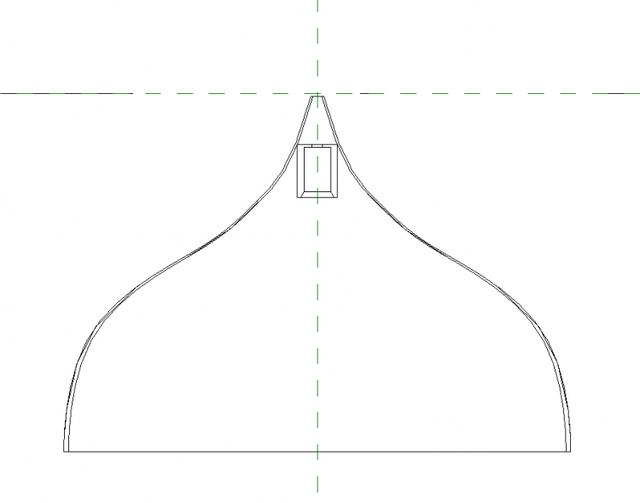

1、新建公制常規模型，打開前立面制作。用“旋轉”命令繪制燈罩，如圖所示。

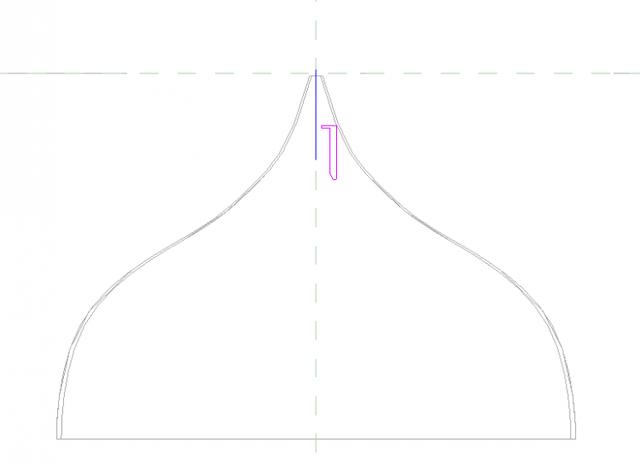

2、在用旋轉工具制作一個燈泡接口，如圖所示。

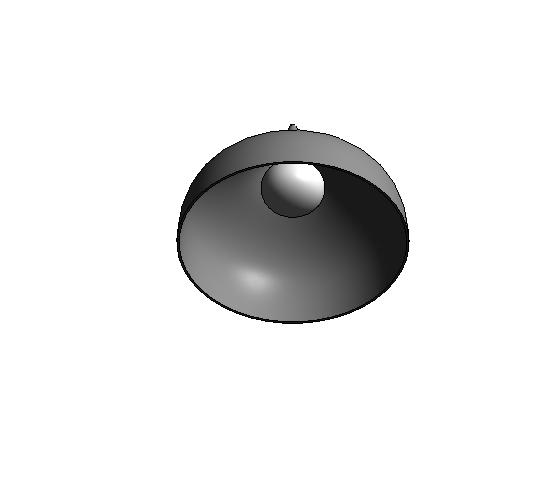

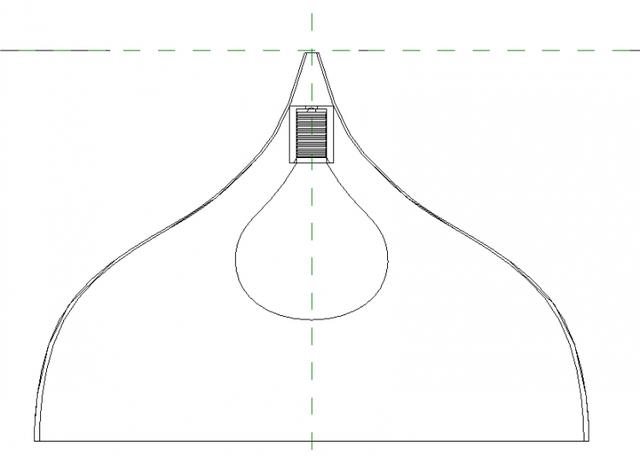

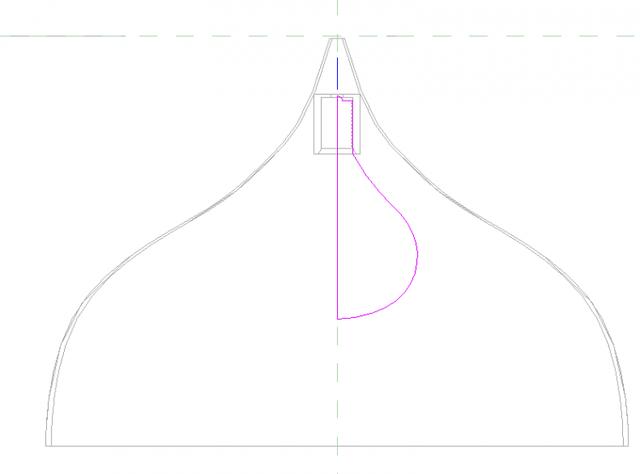

3、接下來還是用旋轉工具制作燈泡，并為燈泡添加材質為白色，如圖所示。

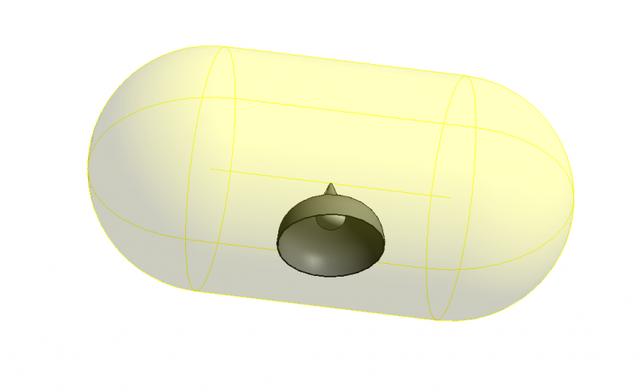

4、下面為這個燈添加光源。

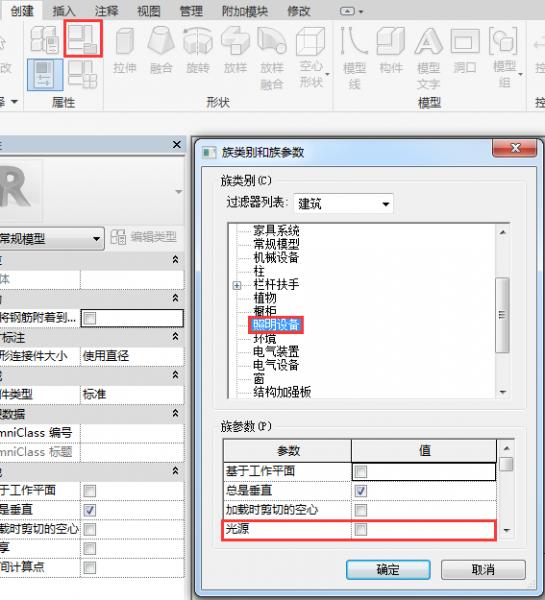

首先為這個族設置族類別，打開“族類別和族參數”選項卡，在族類別下拉列表中“照明設備”，然后在族參數下拉列表的“光源”后面打√，點擊確定，如圖所示。

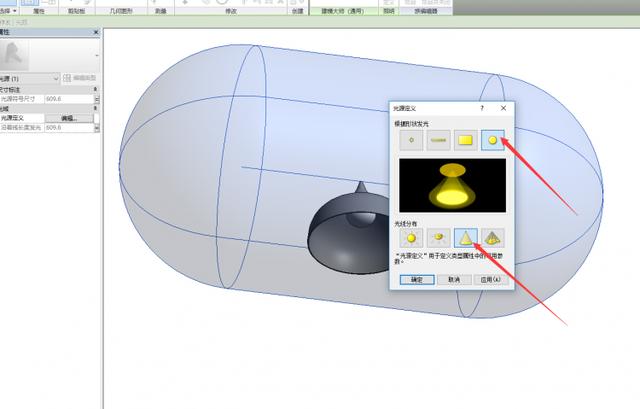

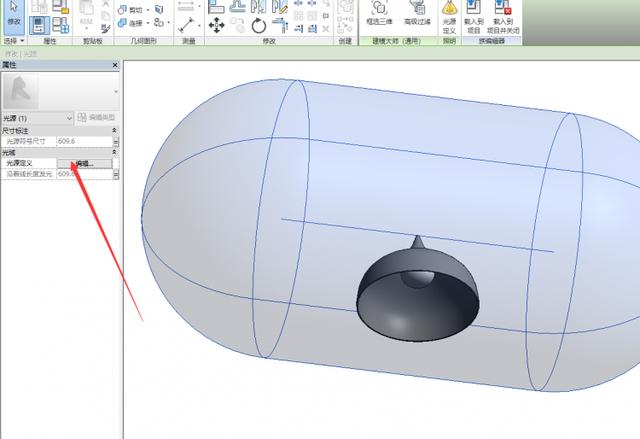

5、選擇光源，在屬性菜單下“光域”在拉列表中“光源定義”里，對光源進行編輯，如圖所示。

這里可以對光源的角度進行編輯，如圖所示。

創建自帶
