在實際項目中存在許多的豎向Y型三通,而這種三通在revit繪制中很難自動生成.需要我們?nèi)ナ謩?dòng)添加,具體操作步驟如下:

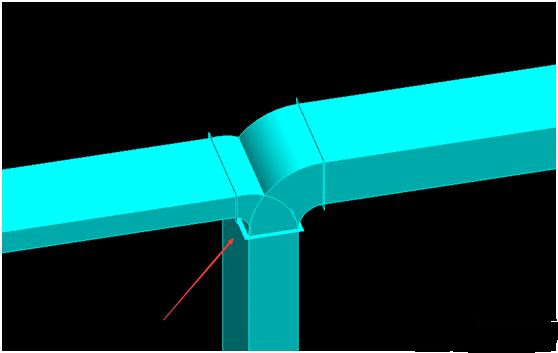

豎向三通成果向截圖:

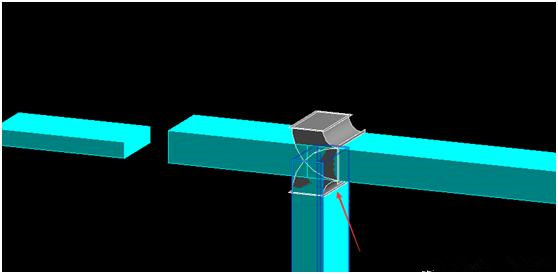

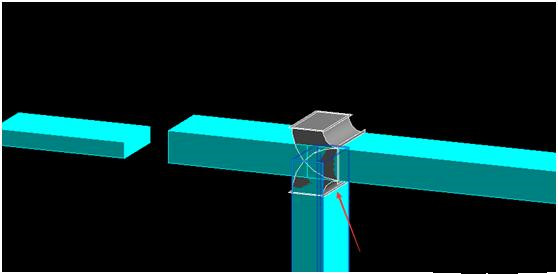

這種豎向連接件在常規的方法下是自動生成不了的，此連接件在常規操作下易出現如下問題：

接下來教大家如何手動添加此Y型三通。

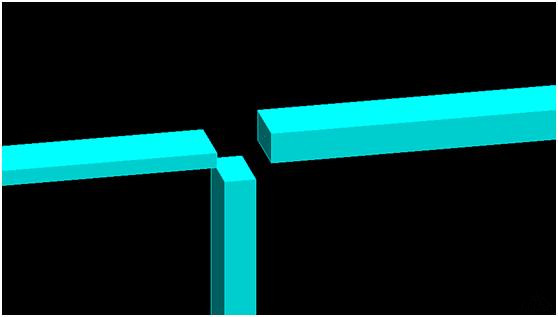

第一步：繪制三個方向上的風管

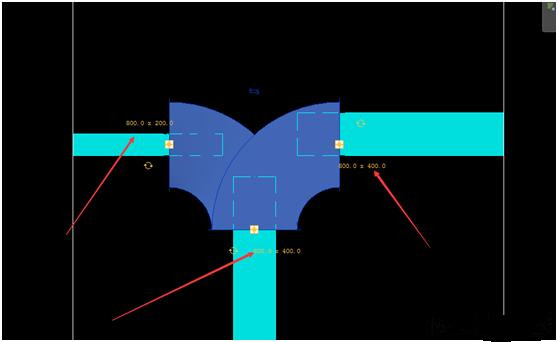

第二步：添加剖面并進入剖面并手動放置我們需要的Y行三通，并翻轉Y型三通，并旋轉至我們需要的角度，調整風管連接件大?。ù颂幮枰⒁獾氖瞧拭嬉晥D中風管的寬度就是平面視圖中風管的高度，剖面圖中風管的高度就是平面視圖中風管的寬度）。

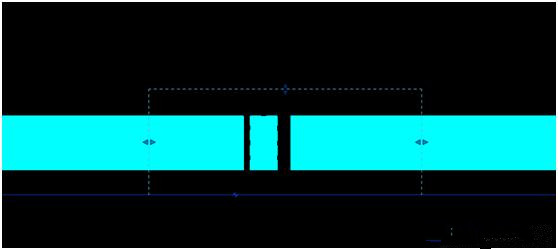

第三步：回到平面視圖中將Y型三通對其并連接。
