有時需要在幕墻上添加門或者窗，但使用幕墻窗或者幕墻門才能夠替換幕墻嵌板，然而公制門窗族種類較多，怎么將現有的公制門窗改為可替換嵌板的幕墻門窗？這里講解一下方法，這里討論常見的矩形平面幕墻嵌板（曲面和異形的嵌板要替換門窗需單獨做，沒有什么捷徑）。

步驟如下：

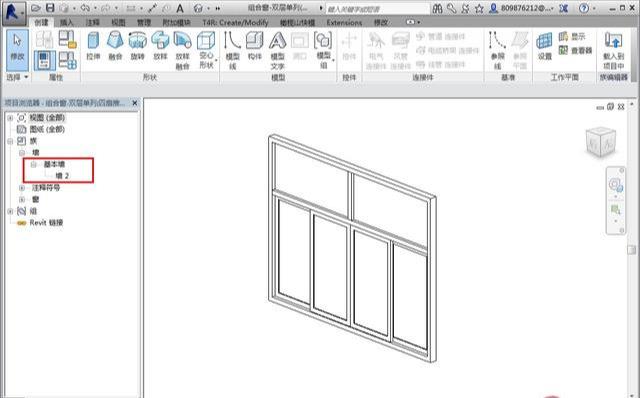

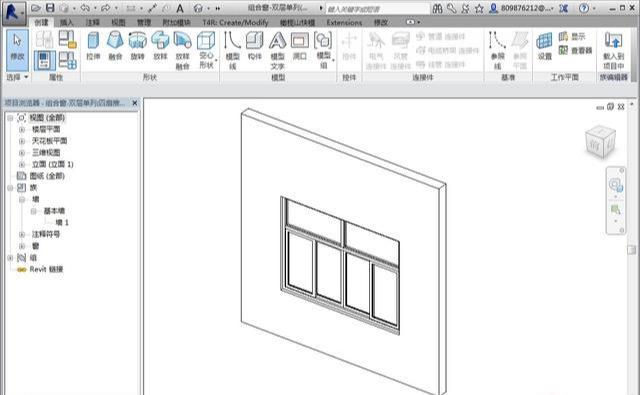

1、打開要用來替換公制門窗族，在項目瀏覽器中復制基本墻1，為基本墻2，項目瀏覽器中選中基本墻1類型，右鍵刪除，如下圖所示：

2、打開平面視圖和立面視圖，將窗的寬度和高度參數改為實例參數（要新建參數，因為原有的寬度和高度參數為類型參數，無法修改）；

本帖隱藏的內容

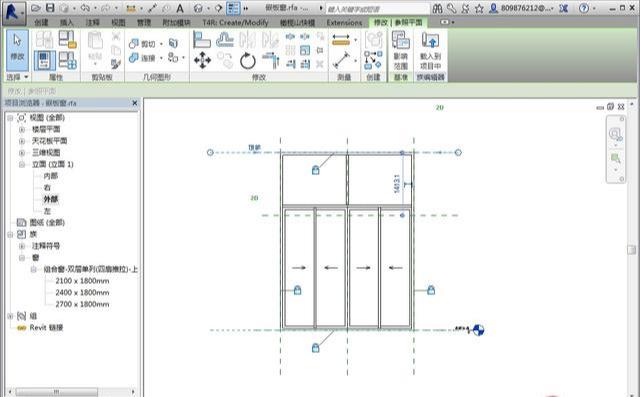

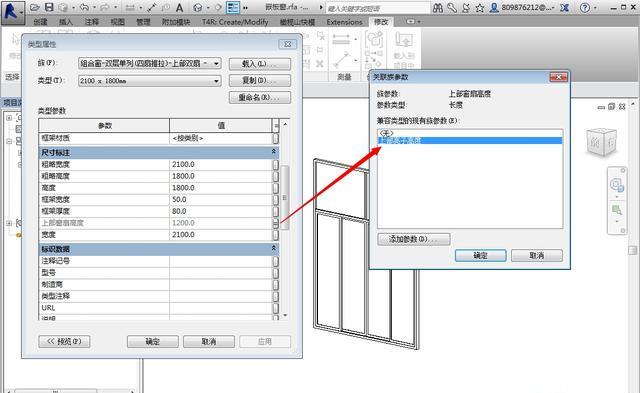

3、新建幕墻嵌板族，將剛才的公制窗載入進來，平面視圖，放置在中心，并使用對齊命令，將窗的左右對齊已有的左右參照線，鎖定，打開立面視圖，將窗的上下對齊已有的上下參照線，這樣替換嵌板是窗就能填滿整個嵌板了。如果想在項目中對幕墻窗的分格進行調整，可將窗的其他參數再次附上一個參數，從而將公制窗的參數傳遞給幕墻嵌板，如下圖

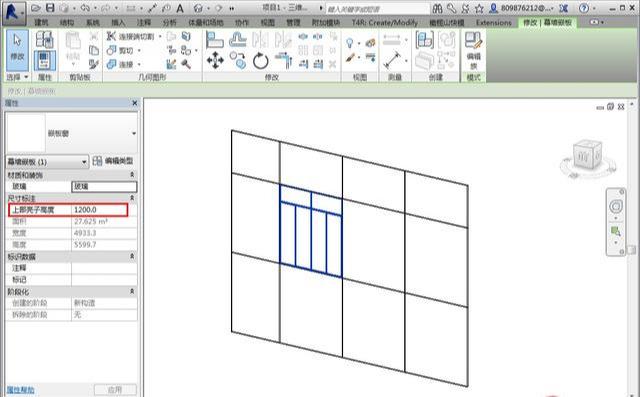

4、新建項目，載入剛才做的幕墻窗，繪制幕墻，選中其中一塊，替換就可以了，剛才傳遞過來的參數也可以進行更改。
