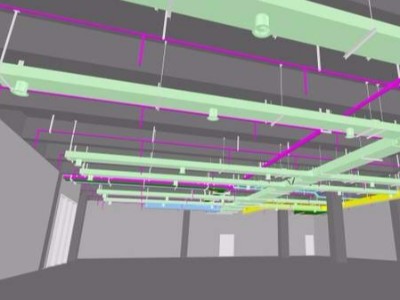

建筑師、結構工程師和機械工程師對某一建筑項目進行協作時，他們必須共享相關設計信息，以便所有團隊都使用相同的設想。通過在各個規程之間協調成果，各個團隊可避免出現損失很重的失誤和返工。

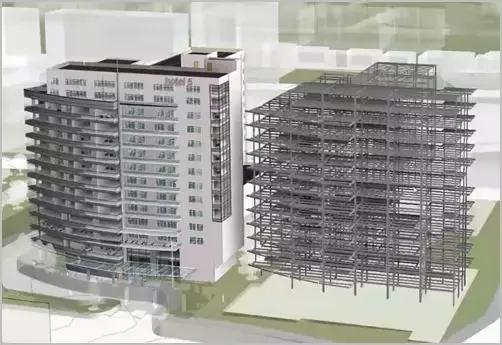

將協調模型從Navisworks?導入到Revit，能夠協調您的設計和使用不同軟件的團隊作品。

鏈接協調模型

從Navisworks?鏈接文件，并將其作為Revit模型的參考，為設計提供關聯環境。

1. 使用其他CAD軟件獲取包含已創建模型的文件。

2. 在Navisworks中，請執行以下操作：

a. 打開CAD文件。

b. 將模型保存到NWD文件中。

3. 在Revit中，鏈接至NWD文件或其相應的NWC緩存文件，如下所示：

a. 單擊“插入”選項卡—>“鏈接”面板—>（協調模型）。

b. 在“協調模型”對話框中，單擊“添加”。

c. 導航到目標NWD或NWC文件，選擇該文件，然后單擊“打開”。

d. 單擊“確定”。鏈接模型將顯示在當前活動視圖中。

e. （可選）選擇鏈接模型并移動到所需位置，然后將其鎖定以確保其不會被無意中移出該位置。

f. 打開并瀏覽其他視圖以從不同視點查看協調模型。

放置多個協調模型實例

在添加協調模型后，可以放置多個實例來為設計添加關聯內容。

可以使用“協調模型”對話框中的“放置實例”工具執行以下操作：

●放置協調模型的副本，為重復單元規劃定位。您可以根據設計需要為這些實例創建鏡像。如果載入了多個協調模型，則可以使用“類型選擇器”來更改每個實例的類型，在整個項目的關聯環境中研究協調模型每個類型的位置。

●在Revit模型的關聯環境中放置協調模型的實例（但仍會加載協調模型）。

●研究Revit模型的關聯環境中協調模型的不同位置。您可以在將協調模型初始實例移開測量點或內部原點后執行此操作。

放置實例

1. 單擊“插入”選項卡—>“鏈接”面板—>（協調模型）。

2. 選擇協調模型。

3. 為“定位”選擇一個選項：

a.“原點到原點”會將Navisworks模型的原點與Revit模型的內部原點對齊。

b.“共享坐標”會使模型根據共享坐標進行對齊。

4. 單擊“放置實例”。

5. 單擊“確定”。

6. （可選）選擇鏈接模型并移動到所需位置，然后將其鎖定以確保其不會被無意中移出該位置。

管理協調模型

當把協調模型用作Revit模型的參考時，可根據需要管理指向協調模型的鏈接。

卸載協調模型

卸載協調模型以暫時從Revit模型中將其移除。例如，完成沖突檢查后，且不希望在Revit模型上工作時繼續在視圖中見到該協調模型，則可能希望將其卸載。 卸載協調模型也可以提高性能。

1. 單擊“插入”選項卡—>“鏈接”面板—>（協調模型）。

2. 在對話框中，選擇協調模型。

3. 若要卸載選定的模型，請單擊“卸載”。單擊“是”進行確認。

重新加載協調模型

當關閉并重新打開Revit模型時，協調模型將自動重新加載并更新（如有）。若要在更新時不關閉Revit模型，請使用“重新加載”或“重新加載起始位置”。

●如果協調模型位于相同文件夾中，則使用“重新加載”按鈕。

●如果協調模型位于新位置，或如果您需要使用其他版本的文件重新加載，請使用“重新加載起始位置”。

重新加載時，協調模型會保持其相對于Revit模型的位置和方向。

1. 單擊“插入”選項卡—>“鏈接”面板—>（協調模型）。

2. 在對話框中，選擇協調模型。

3. 若要重新加載選定的模型，請單擊“重新加載”。

如果協調模型已被移動至新文件夾，或您需要使用其他版本的文件重新加載，請單擊“重新加載起始位置”，然后定位置目標模型。 若要避免以后鏈接斷開，請將其“路徑類型”從“絕對”更改為“相對”。

將路徑從絕對更改為相對

當您將協調模型鏈接至主體Revit模型時，對話框?qū)@示其絕對路徑。

請指定相對路徑以避免以后將協調模型及其主體模型移動到不同位置時導致鏈接斷開。

1. 在Windows資源管理器中，確保Revit模型和協調模型均位于所需位置。

例如，模型可能位于相同文件夾中，或者協調模型可能位于主體模型的子文件夾中。

2. 單擊“插入”選項卡—>“鏈接”面板—>（協調模型）。

3. 在對話框內協調模型的“路徑類型”列中，選擇“相對”。

注：您僅可在將協調模型鏈接至主體模型，并將這些更改保存至主體模型后，才能更改“路徑類型”值。此外，協調模型和主體模型必須位于同一個本地或遠程根目錄中（例如，同一磁盤驅動器或分區）。

4. 單擊“應用”。

移除協調模型

若要從Revit模型刪除協調模型，請使用“移除”。若要恢復協調模型，請將其作為新鏈接插入。

1. 單擊“插入”選項卡—>“鏈接”面板—>（協調模型）。

2. 在對話框中，選擇協調模型。

3. 單擊“刪除”。
