Revit模型怎樣進行疏散分析?

通過建立建筑物BIM模型，將模型導入專業的分析軟件如Pathfinder，并通過對各類不同人群逃生能力進行設置，模擬整個建筑物在緊急情況下的人流疏散情況，也可以模擬各種預先設置的疏散方案，通過模擬結果優化疏散方案，最后得到最佳疏散方案。

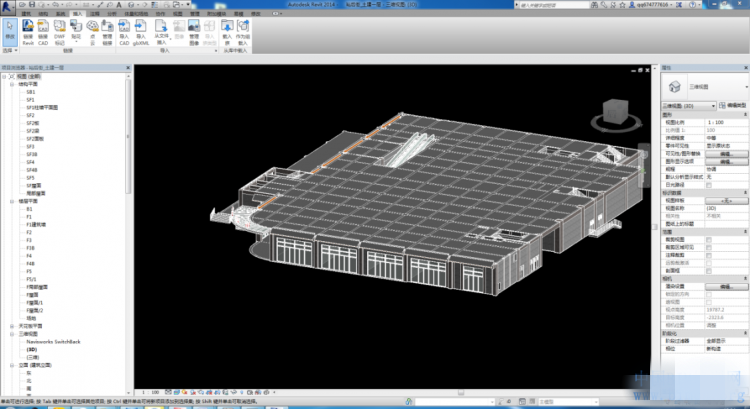

通過對已有的BIM模型簡化，得到疏散模擬軟件中可以參考和瀏覽的模型。簡化的目的是為了在疏散模擬分析軟件中便于參照和直觀瀏覽最終得出的動畫視頻可對人員的疏散過程一目了然。

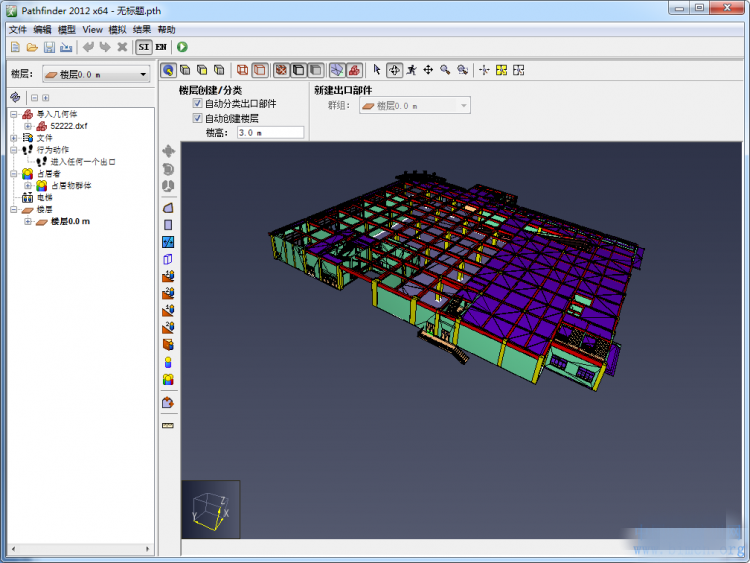

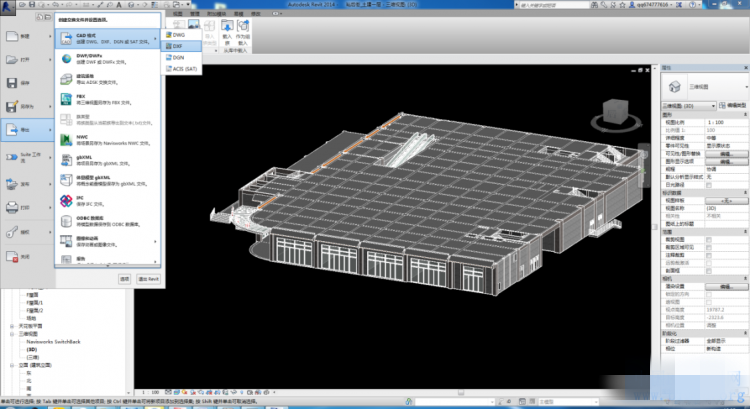

導人模型存在接口和格式的要求不同的疏散模擬分析軟件導入的格式是不一樣的為了達到預期的效果經過反復的試驗研究總結出模型轉換過程中采取DXF格式最為直接也不容易導致錯誤，模型在逃生疏散軟件中顯示很正常，三維瀏覽較流暢，但模型過大也會影響三維瀏覽的順暢度或者不能導入。

根據已經導入的三維模型進行必要的分析，確定在緊急情況下建筑內人員的疏散方案，即有緊急情況發生時建筑內的人員應就近找到合理的安全疏散出口進行疏散此時要考慮到在建筑內的疏散指示下使人員合理地按照引導方向進行緊急疏散。

當在給區域內設置人員時有多種追加方法并能直接在建立區域時同時設置不同區域的人員峰值也可以最后直觀地驅逐區域設置人員。

根據模型建立的疏散區域及疏散路徑。

1-3 設置疏散部位

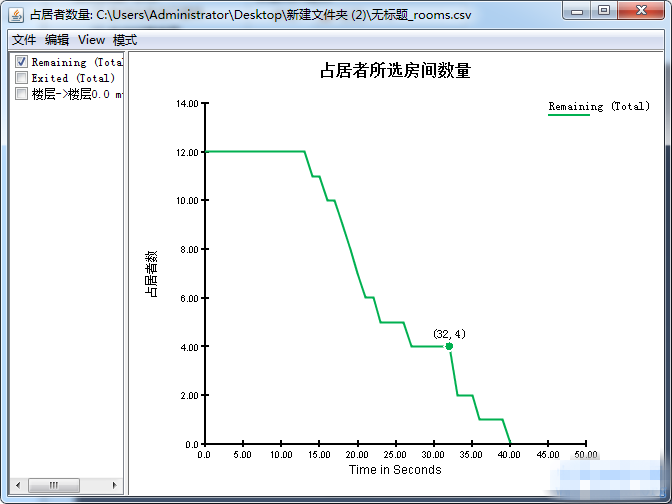

1-4 所選房間數量

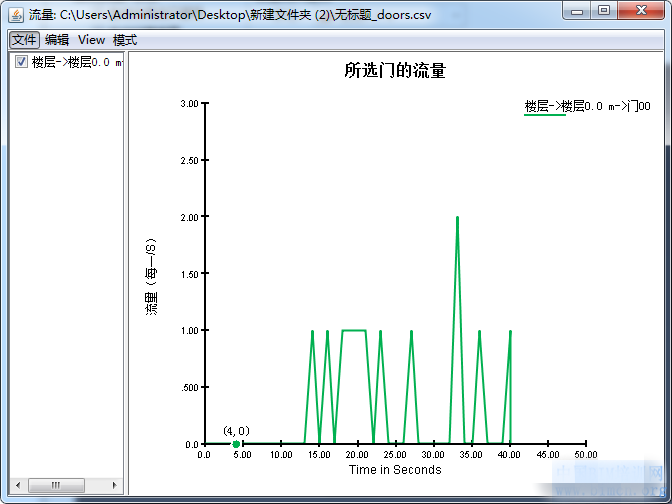

1-5 所選門的流量

模擬分析不是簡單的這些設置就可以的，還需要的就是詳細的設置人員的屬性，比如：人員的身高、身體寬度、疏散時的速度，還有模擬分析期限、緊急情況下人員的反應時間和行為等參數的設置，不同的模擬軟件的設置參數也是不同的，具體還需要進一步研究。

1-6 參數設置面板

經過這些設置，才可以實現人員疏散模擬分析，并通過對實際情況的考慮結合建筑本身的性質去不斷的調整這些參數的數值，最終得到有參考價值的疏散模擬分析數據和圖表，以及三維動畫。

通過動畫不但可以清晰地看到建筑內不同時刻的人員逃生疏散情況和人員的疏散軌跡還能看到不同時間內已安全疏散的人數和疏散總?cè)藬?shù)，還有哪些出口會造成人員擁擠，些出口疏散人員相對較少這個直觀的動畫可以讓設計師更有針對性地去優化設計。逃生模擬分析還可以生成數據圖表助于設計經過分析可以得出疏散口在疏散全過程中的疏散人數變化值，并得出每個區域在疏散過程中的人數變化情況。

1-7 疏散模擬開始時人員分布情況

1-8 疏散模擬過程中人員的疏散情況

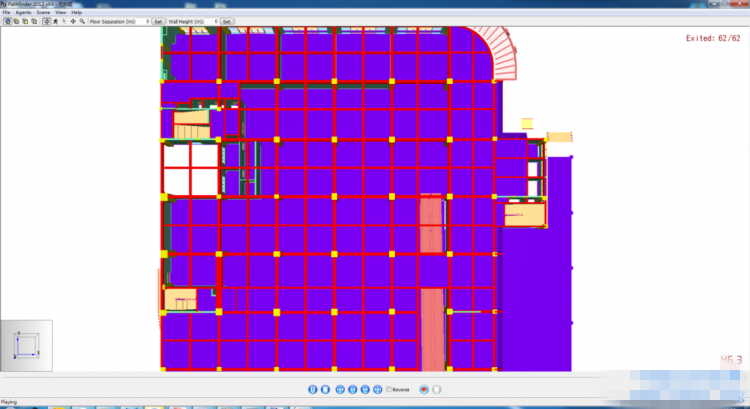

1-9 疏散模擬結束后的情況

通過對疏散模擬動畫和數據的分析和研究可以幫助設計師調整建筑出口位置以及疏散寬度，做到有的放矢的優化設計盡可能避免在緊急情況下經常產生人流擁擠、疏散不均等問題有效地縮短逃生時間，更能保障人員的安全。

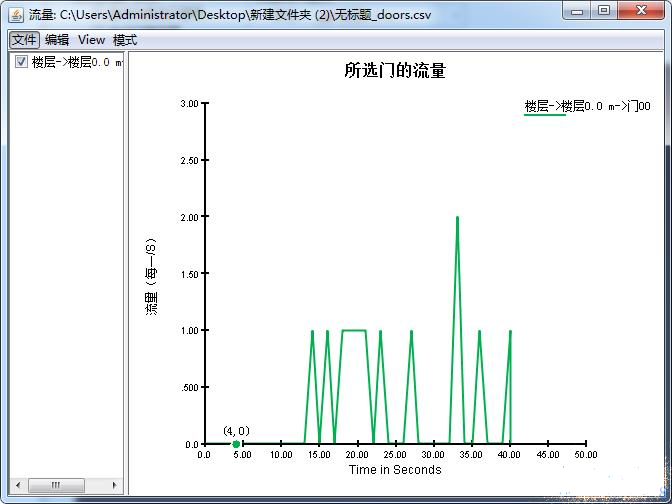

1-10 疏散結束后的數據

意義：通過使用Revit軟件建造模型，并通過Pathfinder進行分析，可以很好的對人員疏散進行模擬，進一步調整模型，從而達到模型和建筑合理化。
