在工業建筑領域，針對鋼筋混凝土結構的配筋是一項非常復雜而且費時的工作。對于工業建筑中的大面積塊體結構，其鋼筋一般沿著表面布置，采用常規手段可實現其配筋要求。但對于建筑結構中的構件(柱、梁等)，由于其鋼筋并不完全按照結構表面進行布置，按照現有的方法進行配筋效率比較低。

近年來，隨著三維設計技術的不斷發展，三維配筋設計以其直觀高效準確的優點在工業建筑領域的應用越來越廣泛。為了解決上述問題，本文提出了應對規則和不規則結構鋼筋的三維配筋方式，該方法分析了建筑構件自身的規律特點，結合建筑工程的標準規范，可實現快速配筋。為了讓大家能對該方法有一個深入的了解，我司錄制了相應的教學視頻供大家學習。

在學習如何進行三維配筋前，我們先來簡單的了解下，什么是配筋，配筋對建筑有什么影響，配筋有什么規定。

配筋的定義
配筋是指為增強混凝土承載力而在混凝土中設置鋼筋并進行設計、加工、配置的作業過程。

配筋的影響
1.自然環境下配筋高強高性能混凝土的收縮徐變呈現早期發展較快，后期發展緩慢的特點，這與混凝土收縮徐變發展規律相一致；
2.配筋混凝土的收縮徐變均小于素混凝土的收縮徐變。當配筋率較低時，其對收縮徐變的影響較小，在工程應用中，可以按素混凝土來對待；當配筋率較高時，其對收縮徐變的減小作用需進行具體的試驗研究；
3.通過對配筋混凝土的有限元分析以及和試驗結果的對比可以得出，配筋混凝土的收縮應變分析中應考慮徐變的作用，忽略徐變的作用將對收縮應變產生較大的誤差； 配筋率的大小對徐變的影響也不同，配筋率越高，徐變越小，相同配筋條件下，不同加載齡期下混凝土徐變相近。

配筋的基本規定
下面，我們以樓板和梁為例，簡單了解下配筋的基本規定。

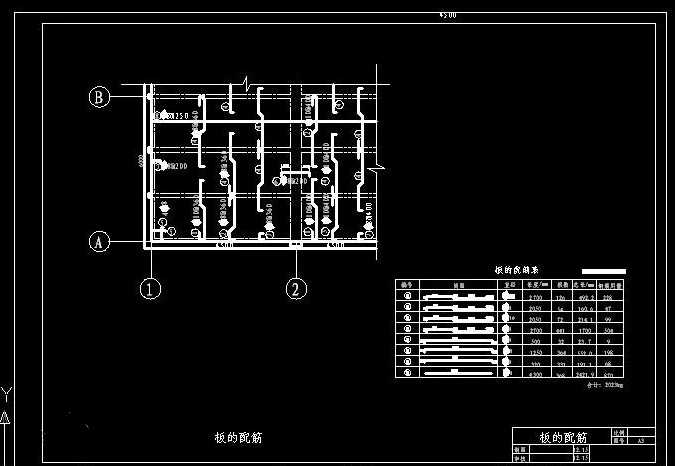

樓板配筋
1.當樓板跨度較小時，樓板配筋受鋼筋直徑、最小間距制約，樓板鋼筋采用HRB400鋼筋不能充分發揮強度，宜采用HPB300鋼筋；
2.當樓板跨度較大或跨厚比較大時，樓板配筋主要受承載力控制，與HPB300相比，HRB400鋼筋最小配筋率常數限值由0.20減小到0.15，且強度高，當釆用HRB400鋼筋可比采用HPB300鋼筋節約鋼筋20%左右；
3.當跨厚比較大時，樓板截面相對有效截面高度小，即鋼筋抗彎力臂小，造成鋼筋的浪費，且樓板撓度不易滿足要求，這種情況下適當增加樓板厚度，減小跨厚比，可以明顯減少配筋量。

綜合考慮結構安全、剛度以及配筋經濟等因素，新《混凝土結構設計規范》對現繞混凝土板板厚比作了以下規定：鋼筋混凝土單向板不大于30，雙向板不大于40；無梁支承的有柱帽板不大于35，無梁支承的無柱帽板不大于30。預應力板可適當增加；當板的荷載、跨度較大時宜適當減小。

梁配筋
1.當連續梁跨高比≤9時，由于梁承受彎矩較小，配筋基本受最小配筋率控制，裂縫寬度和燒度都較??；
2.當跨高比≥10時，隨著鋼筋強度的提高，縱筋計算配筋率明顯減??；
3.當跨高比較大荷載較大時，配筋可能受裂縫寬度和撓度的限制，與釆用HRB400鋼筋相比，不能體現HRB500鋼筋的強度優勢，宜選用鋼筋；
4.跨高比在10~14之間時，與采用HRB400鋼筋相比，采用HRB500鋼筋節約鋼筋較為明顯，宜采用HRB500鋼筋。

綜合上述，當梁跨高比較小且承受荷載不大時梁縱筋宜選用HRB400鋼筋，避免采用HRB500造成不必要的浪費；當梁跨度或荷載較大時，采用高強鋼筋可能受裂縫和燒度制約，應根據實際情況選取適宜的梁截面高度或跨高比和筋強度等級。

現在，我們再來看看什么是三維配筋，如何進行三維配筋，以及三維配筋需要使用什么軟件。

三維配筋
三維配筋是指依據三維系統構造的三維模型來計算鋼筋形狀和配筋區間，以此產生與實際情況一致的三維鋼筋。

三維配筋的方式
如何實現快速精準配筋是一個項目在設計施工階段不可避免的難題，ProStructures以其豐富的產品功能及開放的工作環境在三維配筋中被廣泛應用。
為了讓大家更清楚的了解三維配筋的過程，我司錄制了ProStructures三維配筋操作視頻，方便大家學習和了解：

識別上方二維碼，申請ProStructures三維配筋教學視頻

該視頻分為兩節，主要教學內容如下：
第一節 ProStructures
1.新建文件、軟件界面介紹
2.梁、柱、基礎、墻、板配筋
3.單個鋼筋、不規則配筋
4.導出鋼筋屬性

第二節 ProStructures
1.根據圖紙對梁、板、柱、墻配筋
2.鋼筋洞口處理、鋼筋修改
3.異形鋼筋的布置

三維配筋軟件

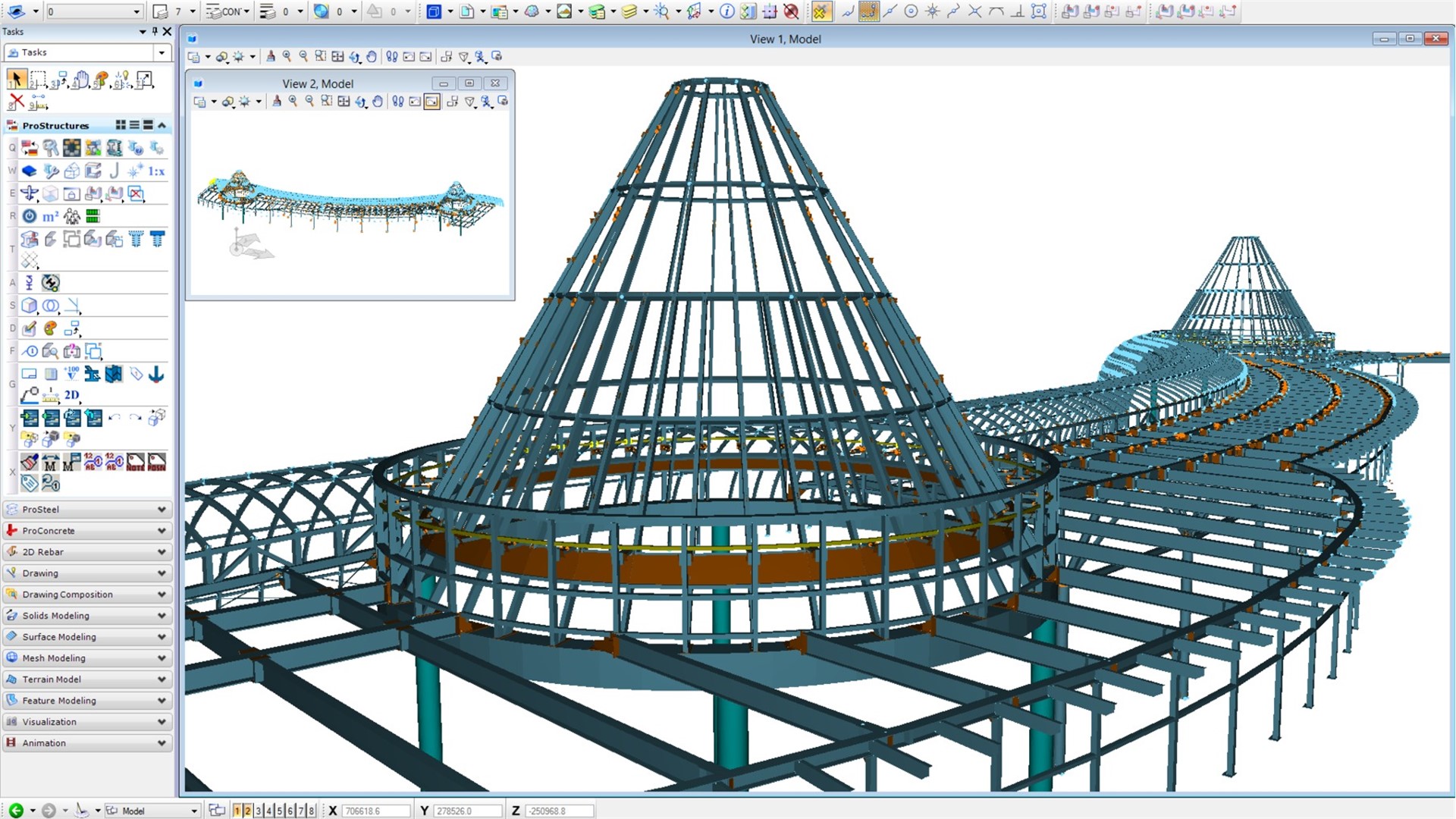

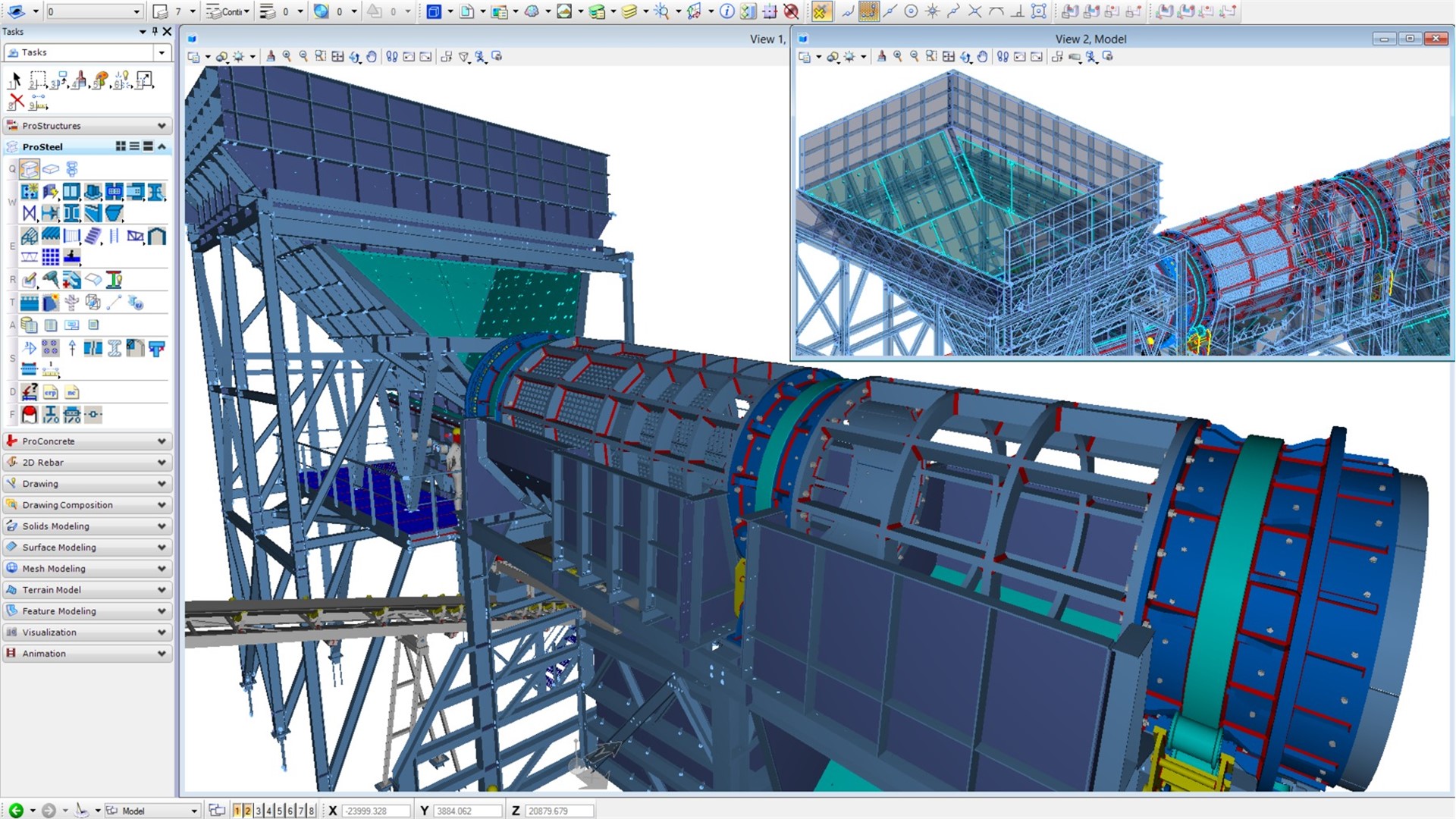

鋼結構和混凝土設計軟件ProStructures 能高效創建精確的鋼結構、金屬結構和鋼筋混凝土結構三維模型，可用于創建設計圖紙、制造詳圖和鋼筋表，它們會隨著您對三維模型的更改自動更新。
