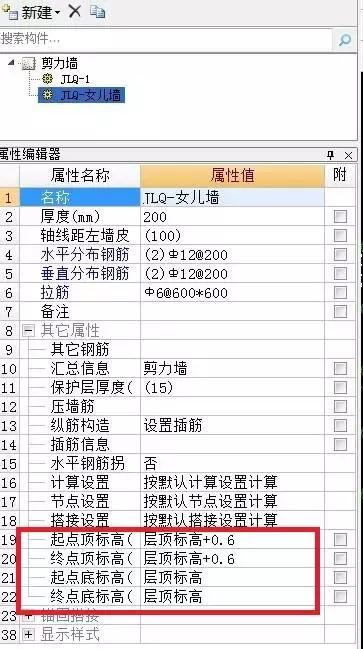

如何讓鋼筋算量軟件正確計算女兒墻鋼筋工程量.現在發現很多用戶在畫框架剪力墻結構的女兒墻時,在定義女兒墻構件時,習慣在頂層里定義構件,修改屬性的標高,見圖一

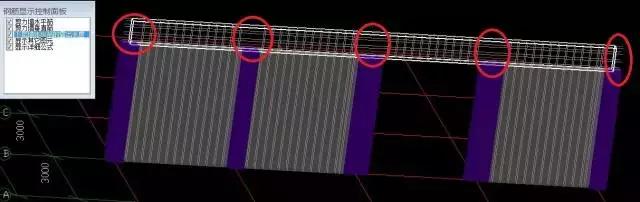

其實這樣修改標高是錯誤,雖然圖元可以畫上,也可以匯總計算,但如果查看三維顯示就明白了,凡是有混凝土柱或暗柱的位置就沒有女兒墻的鋼筋了,而且此方法也不符合現場實際施工工藝,見附圖二

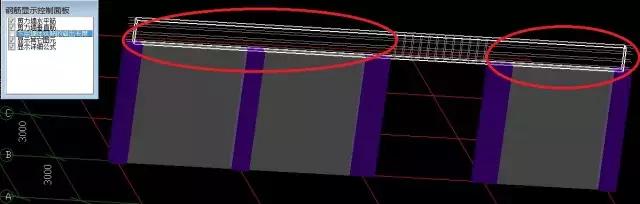

如此畫圖,在匯總計算后得到的鋼筋工程量不是女兒墻的工程量,是下面剪力墻的鋼筋伸上去了,不行你點擊不顯示下部露出鋼筋,就是很清楚的看到女兒墻本身是沒有鋼筋的,見圖三

我們先看看屋面女兒墻的施工工藝,一般女兒墻都是在屋面梁板施工完成后,才二次施工的,而且一般女兒墻的厚度也不會和屋頂層的剪力墻相同的,也就是說鋼筋是不能連續伸上去的,一般是主體剪力墻鋼筋在屋面錨固,然后在混凝土澆搗時重新插入女兒墻的豎向鋼筋,這樣的施工工藝如何才能正確計算女兒墻的鋼筋工程量呢?

我做了測試,軟件是可以處理如此施工的女兒墻工程量計算的.正確的操作步驟如下:

把女兒墻畫到上一層的樓層里，同時把女兒墻下一層的剪力墻豎向鋼筋前加一個 * 字號 ，讓剪力墻鋼筋在女兒墻位置進行當層錨固,見圖四：

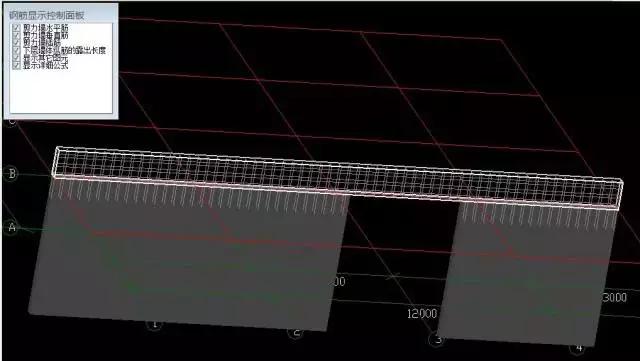

在把女兒墻在多建的一層里畫上圖元,匯總計算后查看三維,整個女兒墻無論是否有柱或暗柱,女兒墻內都有鋼筋,而且是女兒墻本身的鋼筋信息,這樣的女兒墻鋼筋計算才是正確的,見圖五

處理這個問題需要在樓層管理里多建一個樓層，多建的那層專門處理超出屋面的豎向構件，千萬別在頂層里直接修改女兒墻標高，底標高=層頂標高。
