如何通過圖紙對比確保工程設計的一致性？
2023/12/15
為了確保工程項目的順利進行和高質量完成，設計圖紙的對比是至關重要的環節。通過對比不同設計階段的圖紙，我們可以確保設計的一致性和連貫性，及時發現并解決潛在問題，提高設計效率，避免重復工作。
我們從一首詩出發，來看工程項目中圖紙對比的重要性，必要性和如何高效圖紙對比。
【工程設計圖紙對比詩】
圖紙對比，工程之必須，
前后一致，施工不誤。
發現問題，及時解決，
避免返工，省時省力。
不同階段，圖紙有異，
不對比，后果難料。
設計與實際，兩相違背，
資源浪費，溝通受阻。
圖紙對比，專業之需，
艾三維助力，效率倍增。
批量對比，在線查看，
隨時隨地，使用便捷。
工程設計圖紙對比的原因有哪些？
1.確保設計一致性：通過對比不同設計階段的圖紙，可以確保設計的一致性和連貫性。如果發現圖紙之間存在差異，可以及時進行調整和修改，避免在施工過程中出現錯誤。
2.發現潛在問題：圖紙對比可以發現一些潛在的問題和矛盾。例如，不同設計階段的圖紙可能存在尺寸不一致、材料選擇不一致等問題。通過對比，可以及時發現并解決這些問題，避免在施工過程中出現返工或延誤。
3.提高設計效率：圖紙對比可以促進設計人員之間的交流和協作。當發現圖紙之間的差異時，設計人員可以共同討論并協商解決方案，提高設計效率和質量。
4.避免重復工作：如果不同設計階段的圖紙存在差異，而沒有進行對比，可能會導致重復工作。例如，在施工過程中發現圖紙不一致，需要重新設計或修改圖紙，這會增加工程成本和時間。通過圖紙對比，可以避免這種重復工作，提高工作效率。
不進行圖紙對比會產生什么后果呢？
1.與實際施工不符：如果工程設計圖紙沒有進行對比，可能會出現設計與實際施工不符的情況。這可能導致施工過程中出現錯誤，影響工程質量和進度。
2.資源浪費：不進行圖紙對比可能會導致重復勞動和資源浪費。因?yàn)槿绻麤](méi)有對比，設計人員可能需要多次修改圖紙，或者在施工過程中發現錯誤后需要進行返工，這都會增加工程成本和時間。
3.溝通不暢：不進行圖紙對比可能會導致各專業之間的溝通不暢。因?yàn)椴煌瑢I(yè)的設計人員可能對圖紙的理解和要求不同，如果沒有進行對比和溝通，可能會出現誤解和矛盾，影響工程進度和質量。
如何進行高效圖紙對比呢？
目前，設計院或設計單位在進行圖紙對比中，普遍會存在以下情況：
1.工作量較大：對比不同設計階段的圖紙需要花費大量的時間和精力，對設計人員的工作量要求較高。
2.容易出現誤差：由于不同設計階段的圖紙可能存在差異，如果對比方法不當或操作不規范，容易出現誤差或誤判。
3.需要專業知識和經驗：進行圖紙對比需要具備專業的建筑知識和經驗，如果對比人員不具備相關知識和經驗，可能會導致對比結果不準確或不全面。
為了解決上述問題，艾三維技術推出了基于PDF的圖紙對比微應用。

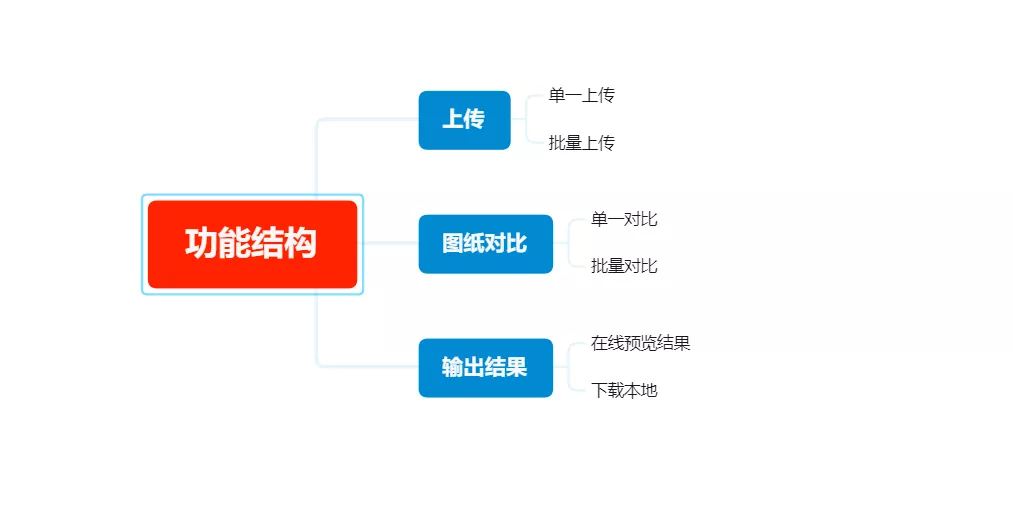

基于PDF開發的圖紙對比微應用，不僅避免了DWG圖紙文件大、上傳時間長、對比時間長等缺點，還支持批量圖紙對比、在線或下載查看對比結果，將圖紙對比效率提升50%，并且微應用的服務模式，還可以使對比軟件隨時加入各種平臺，便捷的使用。
軟件詳情：艾三維基于PDF的圖紙對比微應用
