什么是BIM參數化建模？
2022/06/21
參數化和參數化設計是什么？
參數化是將繪制的正方形，拉伸成長方形后。然后選擇修改草圖尺寸，將正方形邊長擴大一倍，那么拉伸后的實體也會自動變化。也就是說，已知正方形的邊長為參數X，當參數X發生改變時，其他地方的參數X也會跟著變化。
參數化設計是由變量化設計發展而來的，這兩者都主要應用在計算機繪圖（包括二維繪圖和三維建模）方面，為了提高模型修改和生成效率，減少手動，實現設計自動化而出現的技術。
參數化建模
參數化建模是在20世紀80年代末逐漸占據主導地位的一種計算機輔助設計方法，是參數化設計的重要過程。在參數化建模環境里，零件是由特征組成的。特征可以由正空間或負空間構成。正空間特征是指真實存在的塊（例如，突出的凸臺），負空間特征是指切除或減去的部分（例如，孔）。
一般來說，參數化建模有兩種方法。
1.利用基本特征進行參數化設計
基本特征是指系統提供的特征建模功能模塊和自由曲面建模功能模塊中的相關特征創建操作。在進行參數化建模之前，首先要對模型進行形體分析，如果模型不能分解為基本的幾何元素或模型是通過布爾運算的方式組合成的，這樣的模型就無法通過基本特征進行參數化建模。在利用基本特征進行參數化建模時，只有長方體、圓柱體、圓錐體和球體等這些基本幾何元素可以作為主特征。其他的特征不能作為主特征，只能與其產生依附或參考關系。
2.利用草圖進行參數化設計
草圖是與實體模型相關聯的二維圖形。它的方便之處在于：草圖平面可以進行尺寸驅動，通過對草圖對象上所添加約束方式或者約束值的修改可以改變設計參數，從而改變對象特征。通過對草圖上創建的截面曲線進行拉伸、旋轉和掃描等操作生成參數化實體模型，從而可以提取模型中的截面曲線的參數和拉伸參數來實現整個模型的尺寸驅動。
需要注意的是無論使用哪一種方法進行參數化建模，在建模的過程中只能有一個主特征，其他的特征都依附于主特征，通過主特征基準點等進行定位，并與主特征保持固定的位置關系。
BIM參數化建模
與傳統的CAD、Midas等建模軟件相比，參數化對象所構成的BIM模型不僅僅只是圖形化的繪制，其藉由對象與對象間信息與行為的連接，可具體在計算機中仿真出在不同參數狀況下建筑物可能的行為與反應模式，并自動維持信息的一致與合理性。

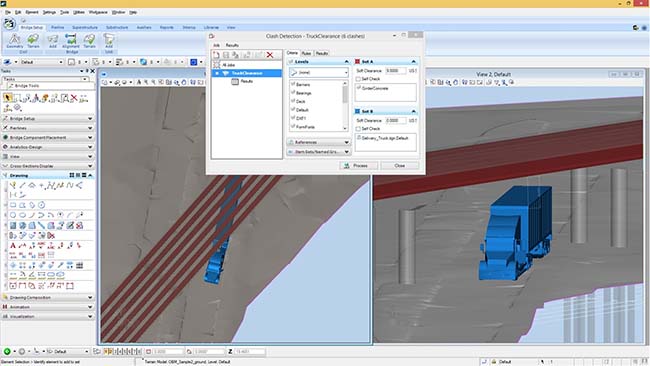

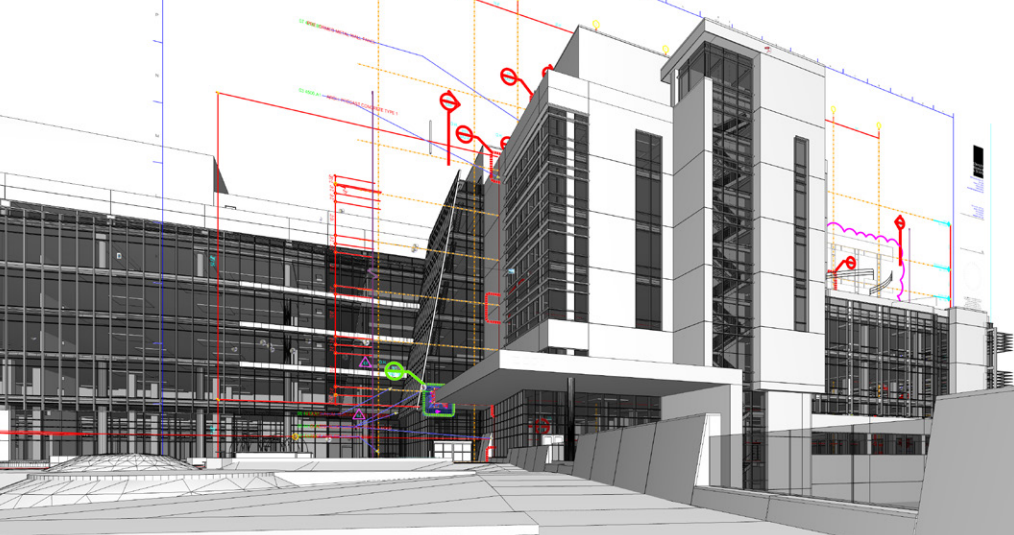

BIM作為一個將參數和行為關聯的復合模型，BIM參數化建模不僅可以將建筑物直觀展現出來，通過創建和修改構件的幾何、材質、通用信息等參數，獲得精準的模型；還能進行數據分析，如碰撞檢測、空間分析、結構靜力分析、動力分析等模型分析；另外，給關聯的參數賦予意義，還能實現對真實世界行為的虛擬模擬。BIM參數化建模的特點讓工程項目全生命周期的管理更加高效快捷。
從理論上來說，BIM和參數化并沒有必然聯系，不用參數化建模也可以實現BIM。但從系統實現的復雜性、處理速度的可行性、操作的易用性、軟硬件技術的支持性等來看，參數化建模是BIM得以真正成為生產力的不可或缺的基礎。
目前，市面上的BIM軟件，基本上都能進行參數化建模，如Bentley的參數圖形化軟件MicroStation。MicroStation在與道路、橋梁等專業的領域應用廣泛，其專業化程度和較強的設計能力保證了路橋市政項目的設計需求。

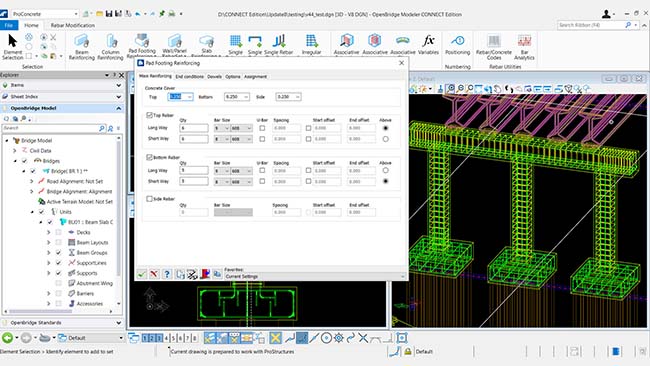

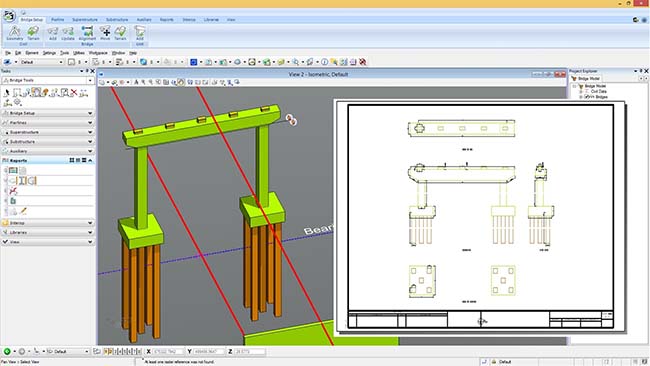

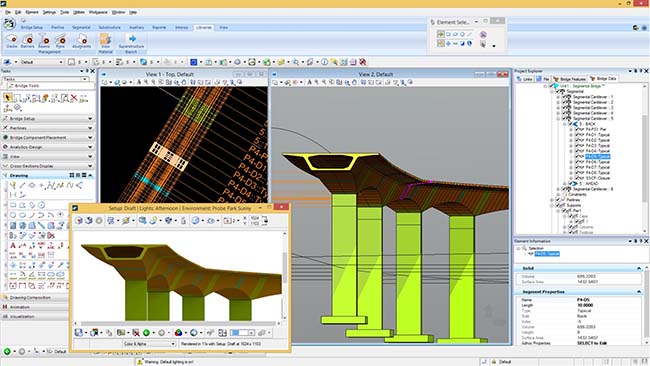

另外，其他BIM參數化建模軟件如三維橋梁建模軟件OpenBridge Modeler、道路設計軟件OpenRoads Designer、多專業建筑設計軟件OpenBuildlings Designer等在橋梁、道路和建筑方面也具有較強的專業性和功能性。最后，如果您需要進行BIM參數化建模，想要采購BIM參數化建模軟件，歡迎聯系我們。
