什么是E60型橋梁伸縮縫。我們經常將橋梁伸縮縫簡稱為伸縮縫,或者橋梁伸縮裝置。橋梁伸縮縫需要根據不同橋梁的結構、形狀、長度等情況而設計,因此每座公路橋梁都要選用不同的伸縮縫產品，以消除溫度、荷載對橋梁構件的損傷。按伸縮縫使用的材料和用途可分為：模數式橋梁伸縮縫和KS伸縮縫以及TST彈塑體伸縮縫 。

橋梁伸縮縫型號

橋梁伸縮縫的型號主要有：GQF-C、GQF-F、GQF-Z、GQF-E、GQF-L型、GQF-MZL型數模式橋梁伸縮縫,它是采用熱軋整體成型的異型鋼材設計的橋梁伸縮縫裝置。其中GQF-C型、GQF-F型、GQF-Z型、GQF-E型、GQF-L型伸縮縫適用于伸縮量80mm以下的的橋梁接縫。

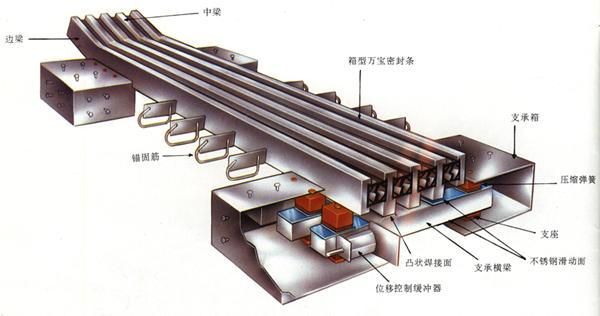

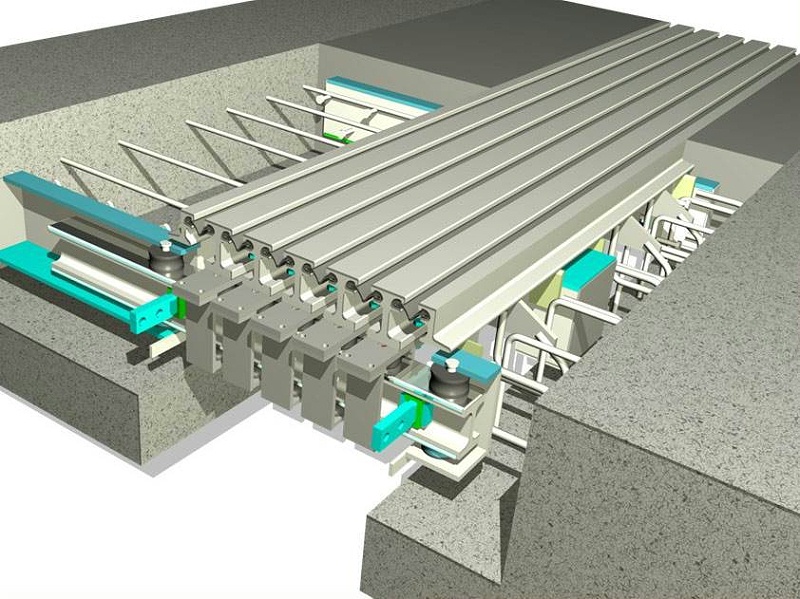

GQF-MZL型是由邊梁、中梁、橫梁和連動機構組成的模數式橋梁伸縮裝置,適用于伸縮量80mm-1200mm的大中跨度橋梁.

產品代號及表示方法:代號表示方法與中華人民共和國交通行業標準表示方法相一致. 以GQF-C60、GQF-F80、GQF-MZL480、GQF-C60(NR)、GQF-F80(CR)橋梁伸縮縫為例GQF為交通行業標準規定的伸縮縫裝置代號.

         伸縮縫的構造要求
要求伸縮縫在平行、垂直于橋梁軸線的兩個方向，均能自由伸縮，牢固可靠，車輛行駛過時應平順、無突跳與噪聲；要能防止雨水和垃圾泥土滲入阻塞；安裝、檢查、養護、消除污物都要簡易方便。在設置伸縮縫處，欄桿與橋面鋪裝都要斷開。

        膠料適用范圍a 、采用氯丁橡膠（CR ）的伸縮裝置適用于溫度為一25 ℃ 一60 ℃ 地區。b 、采用天然橡膠（NR ）的伸縮裝置適用于溫度為一40 ℃ 一60 ℃ 地區。 結構特點GQF-MZL 型伸縮裝置的突出特點是將伸縮裝置的承重結構和位移控制系統分開，二者受力時互不干擾，分工明確，這樣既保 證受力時安全，又保證了受力時位移均勻。 伸縮裝置伸縮量的確定橋梁伸縮量計算值直接影響對伸縮裝置規格選擇．若伸縮裝置規格選擇不合理．就直接影響伸縮裝置的使用效果．同時選擇伸縮裝置時還應考慮梁、板間伸縮裝置間隙量大小，以保證伸縮裝置與梁、板兩端有充分錨固，才能達到使用效果。在選擇伸縮裝置的規格時，一定要留足夠余量，以保證伸縮裝置的使用效果和耐久性。

           伸縮縫定義

          橋梁伸縮 縫GQF-C型、GQF-Z型、GQF-E型、GQF-F型、GQF-MZL型,全都是采用熱軋整體成型的異伸縮縫型鋼材設計的橋梁伸縮縫產品。其中GQF-C型、GQF-Z型、GQF-L型、GQF-F型橋梁伸縮裝置適用于伸縮量80mm以下的的橋梁, GQF-MZL型橋梁伸縮裝置型是由邊梁、中梁、橫梁和連動機構組成的模數式橋梁 伸縮縫裝置,適用于伸縮量80mm-

           1200mm的大中跨度橋梁.伸縮縫【expansion joint】指的是為適應材料脹縮變形對結構的影響而在結構中設置的間隙。伸縮縫又稱溫度縫，是建筑工程常用名詞之一。其主要作用是防止房屋因氣候變化而產生裂縫。其做法為：沿建筑物長度方向每隔一定距離預留縫隙，將建筑物從屋頂、墻體、樓層等地面以上構件全部斷開，建筑物基礎因其埋在地下受溫度變化影響小，不必?cái)嚅_(kāi)。伸縮縫的寬度一般為2厘米到3厘米，縫內填保溫材料，兩條伸縮縫的間距在建筑結構規范中有明確規定。若建筑物平面尺寸過長，因熱脹冷縮的緣故，可能導致在結構中產生過大的溫度應力，需在結構一定長度位置設縫將建筑分成幾部分，該縫即為溫度縫。對不同的結構體系，伸縮縫間的距離不同，我國現行規范《混凝土結構設計規范》GB50010-2010對此有專門規定。
